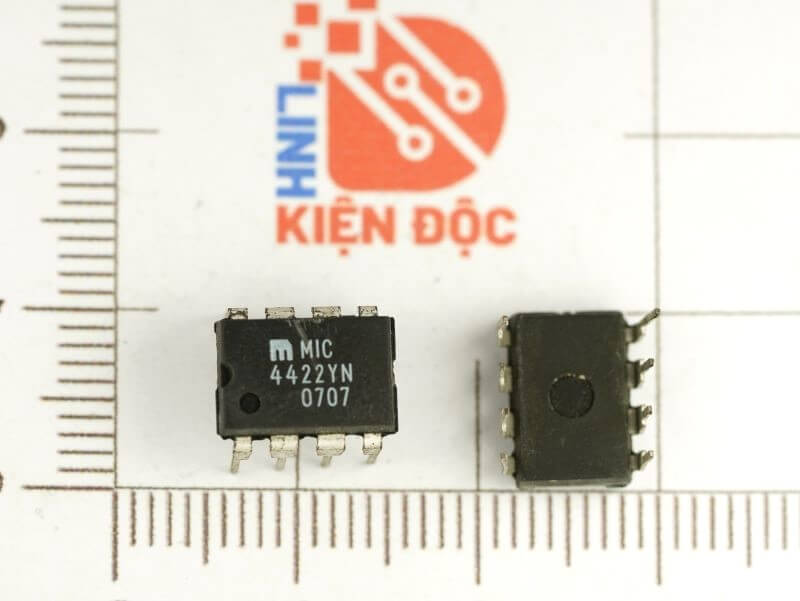

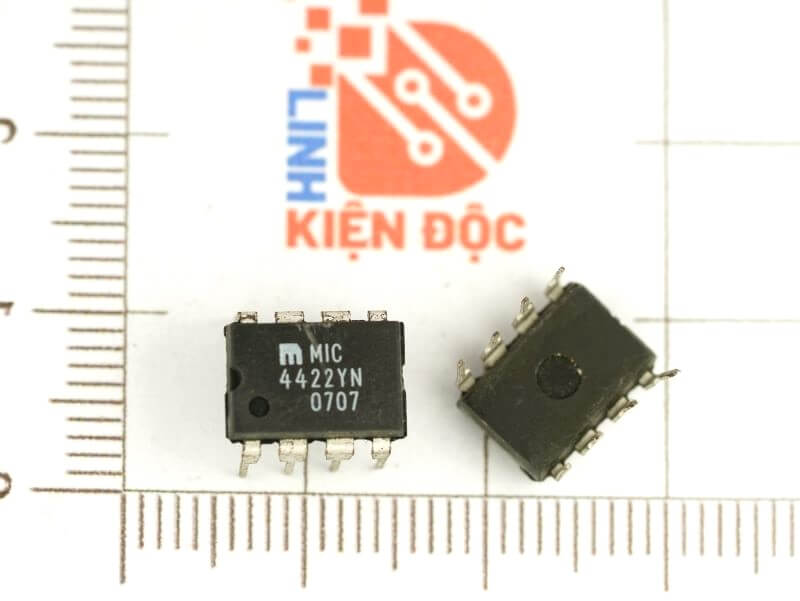

4422YN, MIC4422YN IC Driver Mosfet 9A/18V DIP-8

banlinhkiendientu.vn là đơn vị chuyên cung cấp Mosfet 4422YN với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.

Giới thiệu 4422YN

Trình điều khiển MOSFET MIC4422 chắc chắn, hiệu quả khoa học và dễ sử dụng. MIC4422 là trình điều khiển không đảo ngược. MOSFET lớn nhất với hiệu suất vận hành an toàn được cải thiện gin. MIC4422 chấp nhận mọi đầu vào logic từ 2.4V đến VS không có tụ điện tăng tốc bên ngoài hoặc mạng điện trở. Các mạch độc quyền cho phép đầu vào dao động âm theo tới 5V mà không làm hỏng bộ phận. Mạch bổ sung bảo vệ khỏi hư hỏng do phóng tĩnh điện. Trình điều khiển MIC4422 có thể thay thế ba hoặc nhiều trình điều khiển rời rạc linh kiện, giảm yêu cầu về diện tích PCB, đơn giản hóa thiết kế sản phẩm và giảm chi phí lắp ráp. Đảm bảo xây dựng lưỡng cực/CMOS/DMOS hiện đại tự do khỏi bị chốt. Khả năng xoay từ đường ray sang đường ray của CMOS/DMOS đảm bảo điện áp cổng thích hợp cho MOS- FET trong quá trình sắp xếp bật/tắt nguồn. Vì các thiết bị nàyđược chế tạo trên một quy trình tự liên kết, chúng có rất thấp có dòng điện chéo, chạy mát, sử dụng ít điện năng và dễ dàng lái xe.

Đặc trưng 4422YN

• Thời gian tăng và giảm phù hợp ……………….. 25ns
• Dòng điện đầu ra cao nhất ………………..9A Đỉnh
• Phạm vi hoạt động rộng ……………….. 4,5V đến 18V
• Truyền động tải điện dung cao ……………..47.000pF
• Thời gian trễ thấp ………………………………30ns Đánh máy.
• Đầu vào logic cao cho mọi điện áp từ 2,4V đến VS
• Điện dung đầu vào tương đương thấp (typ) ……………..7pF
• Dòng cung cấp thấp …… 450μA với đầu vào Logic 1
• Trở kháng đầu ra thấp

Ứng dụng 4422YN

• Chuyển đổi chế độ nguồn điện
• Điều khiển động cơ
• Trình điều khiển biến áp xung
• Bộ khuếch đại chuyển mạch loại D
• Trình điều khiển đường dây
• Điều khiển các mô-đun chip song song MOSFET hoặc IGBT
• Công tắc BẬT/TẮT nguồn cục bộ
• Máy tạo xung

Sơ đồ cấu tạo 4422YN

Thông số kỹ thuật của Mosfet 4422YN

Kích thước của Mosfet 4422YN

Xem thêm: Các sản phẩm Mosfet khác

Datasheet 4422YN
