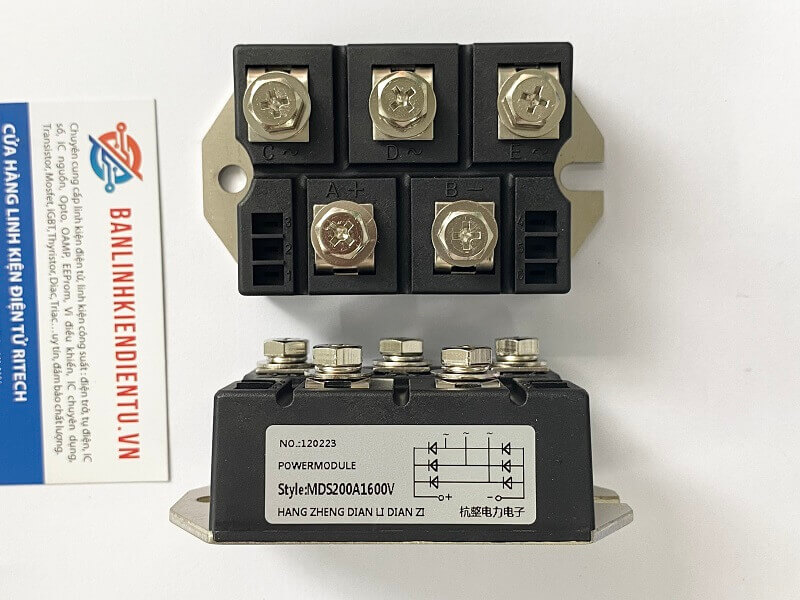

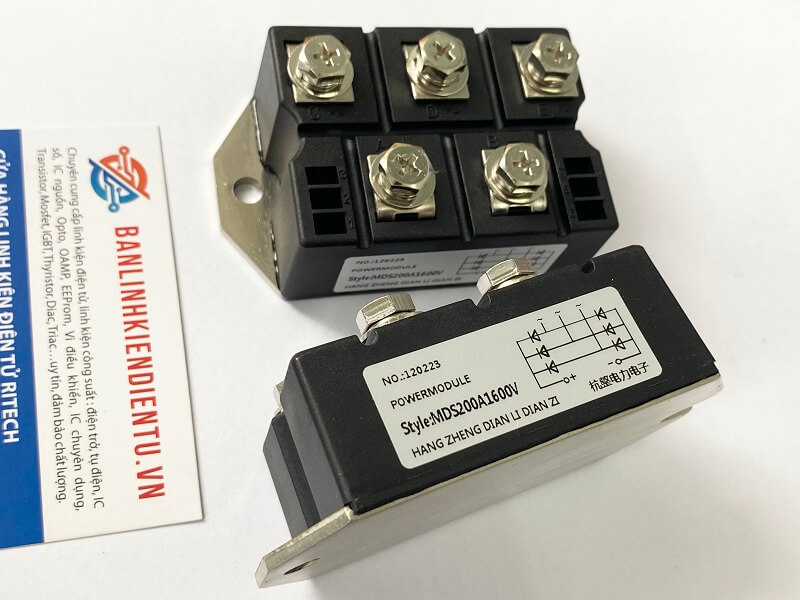

MDS200A1600V MDS200-16 MDS200A Chỉnh lưu cầu 3 pha 200A 1600V hình vuông

Giới thiệu về MDS200-16

MDS200-16 là một module diode hoặc module IGBT (Insulated Gate Bipolar Transistor) có thể được sử dụng trong các ứng dụng công suất cao. Đây là loại mô-đun được sử dụng trong các ứng dụng công suất cao, đặc biệt là trong các mạch điện AC/DC và các hệ thống biến tần (inverters) yêu cầu khả năng chịu tải lớn và ổn định trong suốt quá trình hoạt động.

Đặc điểm MDS200-16

• Dòng điện tối đa:
  • 200A: Đây là dòng điện tối đa mà module có thể chịu đựng. Điều này có nghĩa là mô-đun có thể xử lý dòng điện lên đến 200A trong các ứng dụng công suất cao mà không bị hư hại.
• Điện áp tối đa:
  • 1600V: Đây là điện áp ngược tối đa mà mô-đun có thể chịu đựng. Mô-đun này phù hợp với các ứng dụng đòi hỏi điện áp cao, chẳng hạn như hệ thống năng lượng tái tạo (năng lượng mặt trời, gió), máy biến tần công nghiệp và các ứng dụng cần chuyển đổi AC sang DC với điện áp cao.
• Ứng dụng:
  • Biến tần (Inverter): Mô-đun này có thể được sử dụng trong các hệ thống biến tần cho động cơ điện, giúp chuyển đổi dòng điện một chiều (DC) từ các nguồn điện mặt trời hoặc pin ắc quy thành dòng điện xoay chiều (AC) để cung cấp cho các thiết bị công nghiệp.
  • Chỉnh lưu 3 pha: Mô-đun này thường được dùng trong các ứng dụng chỉnh lưu cầu 3 pha, nơi nó chuyển đổi dòng điện xoay chiều (AC) 3 pha thành dòng điện một chiều (DC), ví dụ trong các bộ nguồn DC công suất lớn.
  • Hệ thống điện công nghiệp: Các mô-đun này cũng có thể được sử dụng trong các mạch điện công suất trong các hệ thống điện công nghiệp lớn, như điều khiển động cơ, máy phát điện, v.v.
• Cấu tạo:
  • Mô-đun chỉnh lưu cầu 3 pha bao gồm các diode công suất cao hoặc các mô-đun IGBT với các diodes tích hợp trong một cầu chỉnh lưu, có nhiệm vụ chuyển đổi điện áp AC sang DC.
• Ứng dụng trong các hệ thống năng lượng tái tạo:
  • MDS200A1600V có thể được sử dụng trong các bộ điều khiển điện cho hệ thống năng lượng mặt trời hoặc năng lượng gió, nơi việc chuyển đổi hiệu quả và đáng tin cậy giữa điện áp AC và DC là rất quan trọng.

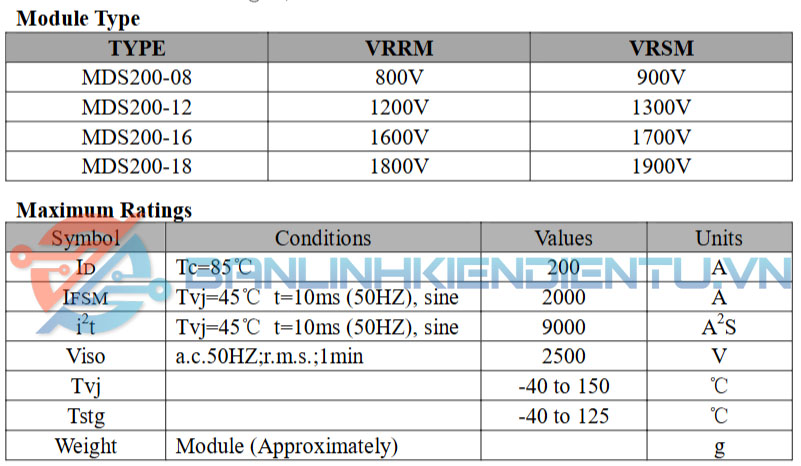

Thông số kỹ thuật MDS200-16

Ứng dụng MDS200-16

• Biến tần cho động cơ công nghiệp: Các mô-đun này có thể được sử dụng trong các mạch biến tần để điều khiển tốc độ và mô-men xoắn của động cơ trong các ứng dụng công nghiệp.
• Chỉnh lưu nguồn AC thành DC: MDS200A1600V có thể chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC), dùng trong các hệ thống nguồn điện.
• Ứng dụng trong các hệ thống năng lượng mặt trời và lưu trữ năng lượng: Module này có thể được sử dụng để chỉnh lưu dòng điện từ các bộ chuyển đổi DC/DC, đảm bảo hiệu suất cao trong quá trình chuyển đổi năng lượng.

Sơ đồ tương đương MDS200-16

Kích thước MDS200-16

Xem thêm: Nhiều diode cầu khác tại đây

Datasheet MDS200-16
