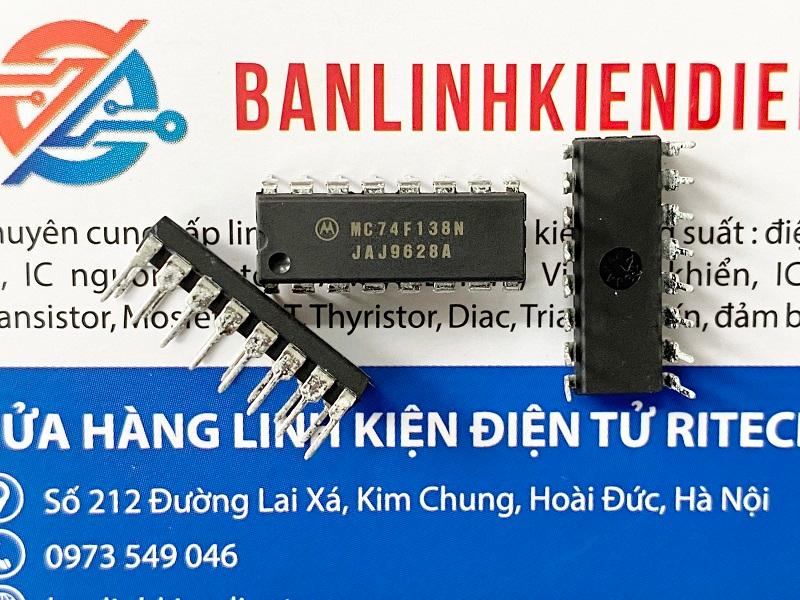

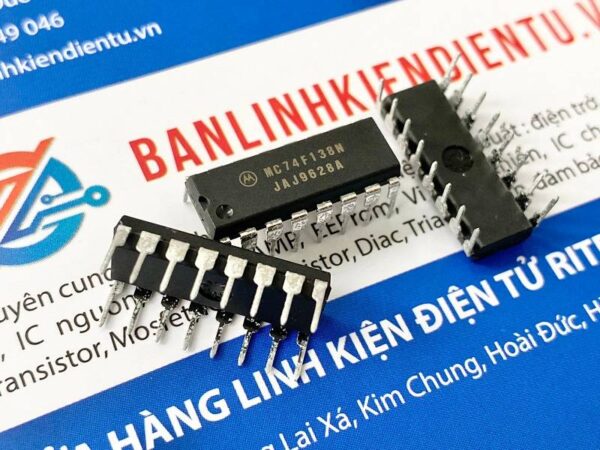

MC74F138N 74F138N IC số DIP-16

Giới thiệu về MC74F138N

MC74F138N là một mạch tích hợp 3-to-8 Line Decoder/Demultiplexer do ON Semiconductor hoặc Motorola sản xuất, thuộc dòng mạch logic Fast TTL (74F series). Chức năng chính của nó là giải mã tín hiệu 3-bit từ đầu vào thành một trong 8 đầu ra độc lập hoặc sử dụng như một bộ phân kênh (demultiplexer). Khi một mã nhị phân được cấp vào ba chân đầu vào, mạch sẽ chọn một trong tám đầu ra để kích hoạt (chuyển sang mức thấp). Nó được ứng dụng rộng rãi trong các hệ thống logic, điều khiển và xử lý tín hiệu nhờ khả năng giải mã và điều khiển ngõ ra chính xác.

Đặc điểm nổi bật MC74F138N

• Giải mã 3-to-8: MC74F138N có ba chân đầu vào, có khả năng giải mã tổng cộng 8 tổ hợp đầu vào nhị phân khác nhau, và mỗi tổ hợp sẽ kích hoạt một trong 8 ngõ ra.
• Ngõ ra tích cực mức thấp (Active Low): Khi một đầu ra được chọn, tín hiệu tại đầu ra đó sẽ ở mức thấp, trong khi các ngõ ra còn lại vẫn ở mức cao.
• Bộ chọn mức (Enable Inputs): Mạch có 3 chân Enable (G1, G2A, G2B) để kiểm soát việc kích hoạt hoặc vô hiệu hóa chức năng giải mã. Khi các chân Enable ở trạng thái kích hoạt, mạch sẽ hoạt động bình thường.
• Khả năng làm việc với nhiều chip: Có thể dễ dàng kết hợp nhiều IC MC74F138N để mở rộng khả năng giải mã sang 16, 32, hoặc nhiều hơn đầu ra bằng cách sử dụng các chân chọn Enable.
• Tương thích TTL: Mạch sử dụng công nghệ logic TTL, có tốc độ chuyển mạch nhanh, đồng thời tương thích với các hệ thống logic TTL khác.
• Tiêu thụ điện năng thấp và tốc độ cao: Thuộc dòng Fast TTL (74F), MC74F138N cung cấp thời gian trễ thấp và khả năng xử lý nhanh hơn so với các dòng TTL tiêu chuẩn.

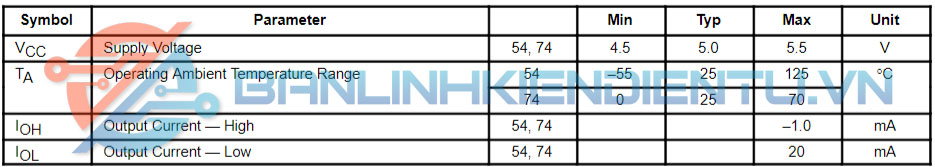

Thông số kỹ thuật MC74F138N

• Điện áp cung cấp (Vcc): 4.75V đến 5.25V
• Dòng tiêu thụ: Khoảng 15mA
• Thời gian trễ truyền (Propagation Delay): Khoảng 6.5 ns
• Điện áp ngõ vào (Input Voltage): Chấp nhận tín hiệu TTL (từ 0V đến 5V)
• Ngõ ra tích cực mức thấp: Đầu ra ở mức thấp khi được kích hoạt
• Dải nhiệt độ hoạt động: -40°C đến +85°C

Bảng sự thật MC74F138N

Ứng dụng MC74F138N

• Hệ thống điều khiển: Được sử dụng trong các hệ thống điều khiển để lựa chọn một trong nhiều thiết bị hoặc kênh đầu ra.
• Giải mã địa chỉ (Address Decoding): Dùng để giải mã các địa chỉ bộ nhớ trong hệ thống vi điều khiển hoặc vi xử lý.
• Ứng dụng phân kênh (Demultiplexing): Được sử dụng như một bộ phân kênh, chuyển một tín hiệu đầu vào thành nhiều tín hiệu đầu ra.
• Điều khiển LED và hiển thị: Sử dụng trong các hệ thống điều khiển đèn LED hoặc mạch hiển thị 7 đoạn.
• Thiết kế vi mạch: Là thành phần cơ bản trong các mạch logic số để giải mã tín hiệu nhị phân từ các hệ thống xử lý tín hiệu.

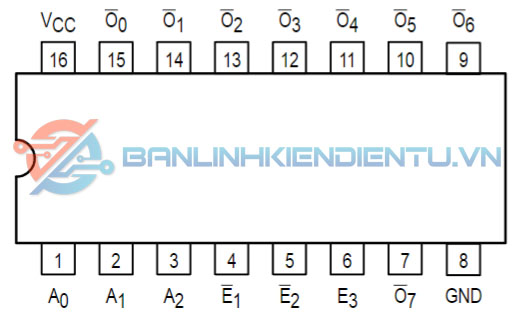

Sơ đồ chân MC74F138N

Sơ đồ tương đương MC74F138N

Kích thước MC74F138N

Xem thêm: Nhiều IC số khác tại đây

Datasheet MC74F138N
