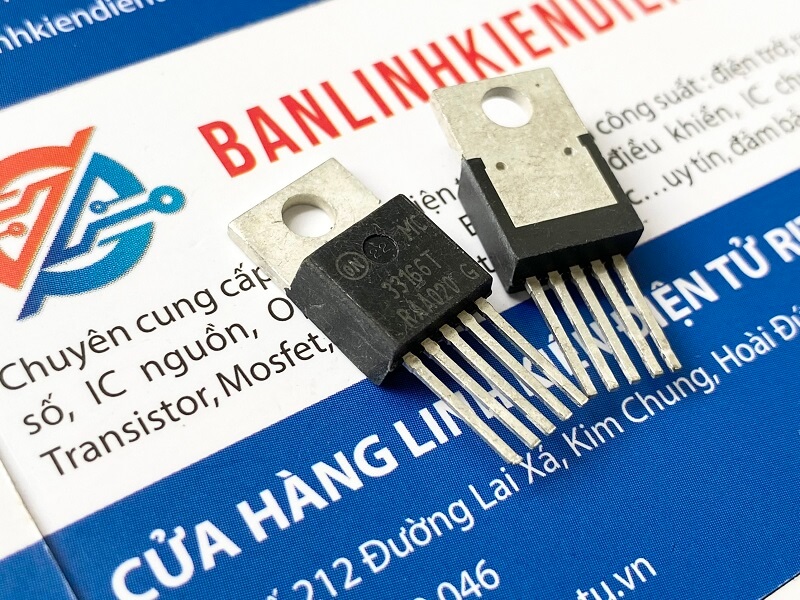

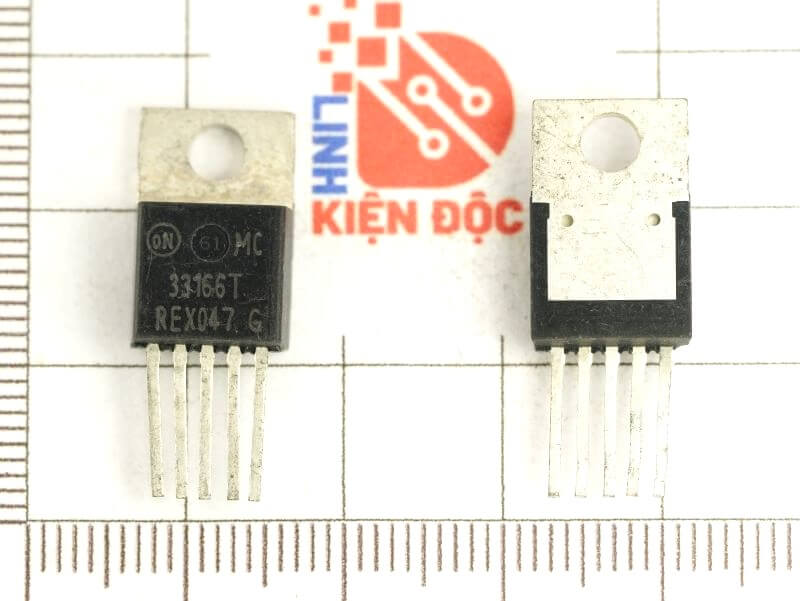

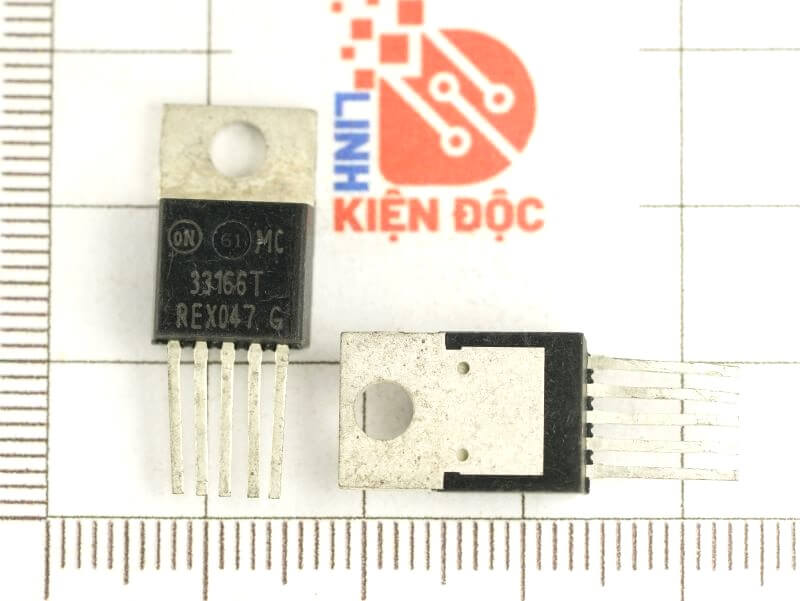

MC33166T, 33166T IC nguồn TO-220-5 (tháo máy)

Giới thiệu về MC33166T

MC33166T là một IC điều chỉnh điện áp chuyển đổi DC-DC tích hợp MOSFET công suất của ON Semiconductor, được thiết kế cho các ứng dụng điều chỉnh điện áp đầu ra với hiệu suất cao. Đây là bộ điều chỉnh chuyển mạch dòng xuống (buck converter) với khả năng cung cấp dòng điện cao, sử dụng trong các ứng dụng yêu cầu ổn định điện áp và hiệu suất chuyển đổi tốt.

Đặc điểm MC33166T

• Chuyển đổi buck hiệu quả cao: MC33166T được tối ưu hóa cho các ứng dụng chuyển đổi buck với hiệu suất cao, giảm tổn thất nhiệt.
• Điều chỉnh điện áp đầu ra rộng: Cho phép điều chỉnh điện áp đầu ra từ 3.3V đến điện áp đầu vào, phù hợp cho các ứng dụng linh hoạt.
• Bảo vệ quá dòng và quá nhiệt: IC này tích hợp tính năng bảo vệ quá dòng và bảo vệ quá nhiệt, giúp bảo vệ IC và tải.
• Tần số chuyển mạch tối ưu: Với tần số chuyển mạch cao, IC có thể sử dụng các linh kiện ngoại vi có kích thước nhỏ hơn, giúp giảm kích thước toàn mạch.
• Khả năng cấp dòng cao: Hỗ trợ dòng tải lên đến 5A, phù hợp cho các thiết bị cần dòng cao.

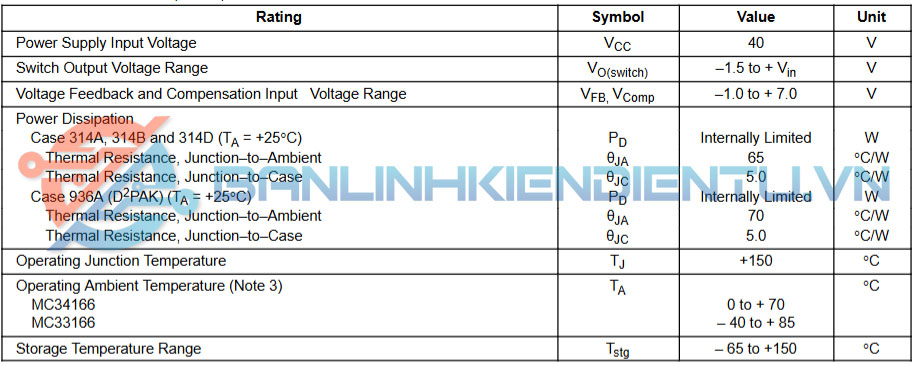

Thông số kỹ thuật MC33166T

• Điện áp đầu vào (Input Voltage Range): Từ 9V đến 40V, phù hợp cho nhiều ứng dụng điện áp cao.
• Điện áp đầu ra (Output Voltage): Có thể điều chỉnh và thường nằm trong khoảng từ 3.3V đến 40V, tùy vào cấu hình bên ngoài.
• Dòng đầu ra (Output Current): Được thiết kế để cung cấp dòng tải lên đến 5A, giúp đáp ứng cho các tải cần dòng lớn.
• Tần số chuyển mạch (Switching Frequency): Lên đến khoảng 100 kHz, giúp tối ưu kích thước các thành phần bên ngoài.
• Đóng gói (Package): TO-220, một dạng gói phù hợp cho các ứng dụng yêu cầu tản nhiệt tốt.
• Hiệu suất: Được thiết kế với hiệu suất cao nhờ tích hợp MOSFET công suất, thường đạt trên 80-90% tùy vào điều kiện tải và điện áp đầu vào/ra.

Sơ đồ khối MC33166T

Ứng dụng MC33166T

• Nguồn cấp cho các mạch công suất cao: Được sử dụng trong các hệ thống yêu cầu nguồn cấp ổn định cho các tải lớn, như động cơ DC, LED công suất lớn, và hệ thống điều khiển công nghiệp.
• Nguồn điện DC-DC cho thiết bị điện tử di động và công nghiệp: Cung cấp nguồn DC-DC cho các thiết bị di động, thiết bị viễn thông, và các ứng dụng công nghiệp cần chuyển đổi điện áp hiệu quả.
• Bộ nguồn cấp trước (Pre-Regulator): Có thể sử dụng trong các thiết kế bộ nguồn cấp trước để ổn định điện áp đầu vào cho các mạch khác.
• Nguồn cung cấp cho hệ thống ô tô: Với khả năng hoạt động ở điện áp cao và dòng tải lớn, MC33166T phù hợp cho các ứng dụng cấp nguồn trong ô tô.

Sơ đồ chân MC33166T

Kích thước MC33166T

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet MC33166T
