MAX3469 MAX3469ESA IC giao tiếp SOP-8

MAX3469ESA là một IC giao tiếp được thiết kế để hỗ trợ chuẩn truyền thông RS-485 và RS-422, với khả năng Fail-Safe và tốc độ truyền tải lên tới 40Mbps. Đây là một giải pháp lý tưởng cho các hệ thống truyền thông công nghiệp, đặc biệt là trong các ứng dụng yêu cầu sử dụng Profibus – một giao thức phổ biến trong tự động hóa công nghiệp và điều khiển thiết bị từ xa. IC này hoạt động ở +5V và có gói SOP-8, giúp tiết kiệm không gian trên bo mạch.

Giới Thiệu về MAX3469ESA

MAX3469ESA là một transceiver (bộ chuyển đổi tín hiệu) chuyên dụng để giao tiếp theo chuẩn RS-485 và RS-422, được thiết kế cho các hệ thống mạng Profibus. Các tính năng của MAX3469ESA bao gồm Fail-Safe (chống sự cố) giúp duy trì tín hiệu ổn định trong các tình huống nhiễu hoặc ngắt kết nối, và khả năng truyền tải dữ liệu ở tốc độ cao lên đến 40Mbps.

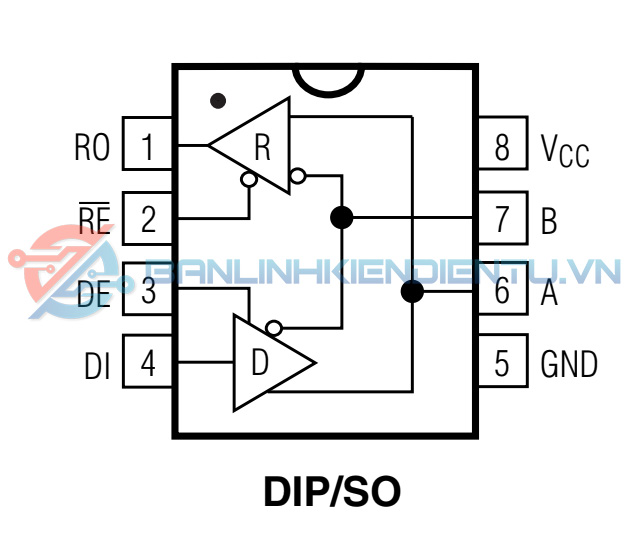

Sơ đồ chân MAX3469ESA

Bảng mô tả chân MAX3469ESA

Bảng chức năng MAX3469ESA

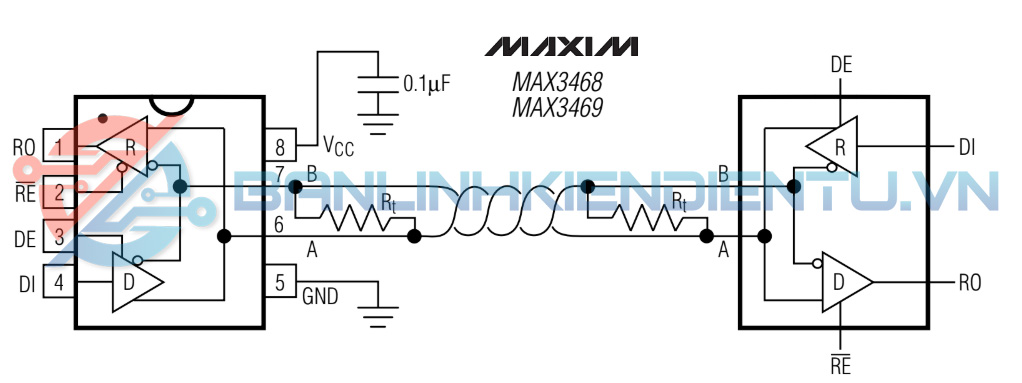

Sơ đồ đấu nối MAX3469ESA

Thông Số Kỹ Thuật của MAX3469ESA

• Điện áp cấp nguồn: +5V (hoạt động ổn định với điện áp 5V DC)
• Tốc độ truyền: Lên đến 40Mbps, phù hợp cho các ứng dụng truyền thông tốc độ cao, bao gồm các hệ thống Profibus.
• Chuẩn giao tiếp: Hỗ trợ RS-485 và RS-422, hai chuẩn phổ biến trong các ứng dụng công nghiệp yêu cầu truyền tải dữ liệu với khoảng cách xa và khả năng chống nhiễu tốt.
• Gói IC: SOP-8 (Small Outline Package, gói 8 chân), giúp tiết kiệm không gian trên bo mạch và dễ dàng lắp đặt trong các thiết kế mạch điện tử nhỏ gọn.
• Tính năng Fail-Safe: Giúp đảm bảo tín hiệu không bị rối loạn hoặc mất kết nối khi có sự cố hoặc mất tín hiệu, đảm bảo tính ổn định của hệ thống truyền thông.
• Nhiệt độ hoạt động: Phạm vi nhiệt độ hoạt động của MAX3469ESA là từ -40°C đến +85°C, phù hợp với các ứng dụng công nghiệp và môi trường làm việc khắc nghiệt.

Các Tính Năng Nổi Bật

1. Fail-Safe:
   • Tính năng Fail-Safe rất quan trọng trong các ứng dụng công nghiệp, giúp đảm bảo tín hiệu luôn ở trạng thái hợp lý (không bị treo hoặc sai lệch) trong trường hợp mất tín hiệu, nhiễu hoặc lỗi kết nối. Điều này rất quan trọng khi thiết lập các mạng truyền thông dài và phức tạp.
   • Fail-Safe giúp bảo vệ hệ thống khỏi các sự cố, duy trì độ tin cậy và giảm thiểu sự gián đoạn trong truyền tải dữ liệu.
2. Tốc Độ Truyền Cao (40Mbps):
   • 40Mbps là một tốc độ truyền khá cao, giúp truyền tải dữ liệu nhanh chóng và ổn định trong các mạng truyền thông công nghiệp yêu cầu băng thông lớn và khả năng xử lý lượng dữ liệu lớn.
   • Tốc độ này giúp cải thiện hiệu suất làm việc trong các hệ thống tự động hóa, thiết bị điều khiển từ xa, và các ứng dụng đòi hỏi tốc độ và độ tin cậy cao.
3. Tính Tương Thích Profibus:
   • Profibus là một giao thức truyền thông công nghiệp nổi tiếng, đặc biệt trong các hệ thống điều khiển tự động hóa. MAX3469ESA hỗ trợ Profibus DP (Decentralized Peripherals), cho phép các thiết bị kết nối với nhau qua RS-485 hoặc RS-422, và giúp duy trì tốc độ truyền nhanh và ổn định.
   • Giao thức Profibus rất quan trọng trong các ứng dụng nhà máy thông minh, điều khiển thiết bị từ xa, và các hệ thống SCADA.
4. Tương Thích RS-485/RS-422:
   • RS-485 và RS-422 là các chuẩn truyền thông phân biệt, với khả năng truyền tín hiệu ở khoảng cách xa (lên đến 1,2km với RS-485) và khả năng chịu đựng nhiễu rất tốt.
   • RS-485 hỗ trợ nhiều thiết bị trên cùng một bus (đa điểm), trong khi RS-422 hỗ trợ 1 phát và nhiều nhận. Cả hai chuẩn đều được sử dụng rộng rãi trong các ứng dụng điều khiển tự động hóa và truyền thông công nghiệp.
5. Tiết Kiệm Không Gian (SOP-8):
   • Gói SOP-8 của MAX3469ESA giúp tiết kiệm không gian trên bo mạch và rất thích hợp cho các ứng dụng yêu cầu thiết kế nhỏ gọn mà vẫn phải đảm bảo hiệu suất truyền thông cao.

Ứng Dụng của MAX3469ESA

• Hệ thống Profibus: MAX3469ESA thường được sử dụng trong các hệ thống Profibus DP, giúp kết nối các thiết bị điều khiển như PLC (Programmable Logic Controllers), cảm biến, và các thiết bị ngoại vi khác.
• Công nghiệp tự động hóa: Với khả năng hỗ trợ giao tiếp RS-485/RS-422 và tốc độ cao, IC này là sự lựa chọn lý tưởng trong các ứng dụng tự động hóa công nghiệp, nơi các thiết bị cần truyền tải dữ liệu trong các môi trường khắc nghiệt và yêu cầu độ tin cậy cao.
• Hệ thống SCADA: MAX3469ESA có thể được tích hợp trong các hệ thống SCADA (Supervisory Control and Data Acquisition), nơi các tín hiệu cần được truyền tải từ các thiết bị đầu cuối đến các máy chủ trung tâm.
• Hệ thống điều khiển từ xa: Các hệ thống điều khiển thiết bị từ xa, chẳng hạn như trong các nhà máy điện, nhà máy chế biến, và các hệ thống bảo trì, cũng có thể sử dụng MAX3469ESA để truyền tải dữ liệu giữa các thiết bị.
• Các ứng dụng viễn thông và mạng công nghiệp: Các ứng dụng trong viễn thông, mạng công nghiệp, hoặc các hệ thống truyền dữ liệu yêu cầu khoảng cách dài và tốc độ cao cũng có thể được hưởng lợi từ tính năng của IC này.

Lưu Ý Khi Sử Dụng MAX3469ESA

1. Điện áp cung cấp: Đảm bảo cấp nguồn ổn định +5V cho MAX3469ESA để IC hoạt động đúng chức năng.
2. Kiểm tra kết nối tín hiệu: Đảm bảo các kết nối RS-485/RS-422 chính xác, bao gồm việc kéo các đường truyền dữ liệu (A, B) và kết nối đất (GND).
3. Sự tương thích với các thiết bị khác: Khi sử dụng trong mạng Profibus hoặc các hệ thống RS-485, cần đảm bảo rằng các thiết bị giao tiếp với
4. MAX3469ESA hỗ trợ các chuẩn này.

Sơ đồ mạch ứng đụng điển hình MAX3469ESA

Kích thước MAX3469ESA

Tóm Lại

MAX3469ESA là một IC giao tiếp mạnh mẽ, hỗ trợ giao thức RS-485/RS-422, với tính năng Fail-Safe, tốc độ truyền 40Mbps, và khả năng tương thích với các hệ thống Profibus. Đây là giải pháp lý tưởng cho các ứng dụng công nghiệp và tự động hóa yêu cầu truyền tải dữ liệu tốc độ cao, ổn định, và bền bỉ trong môi trường công nghiệp. Gói SOP-8 nhỏ gọn của MAX3469ESA giúp dễ dàng tích hợp vào các thiết kế mạch điện tử có không gian hạn chế.
