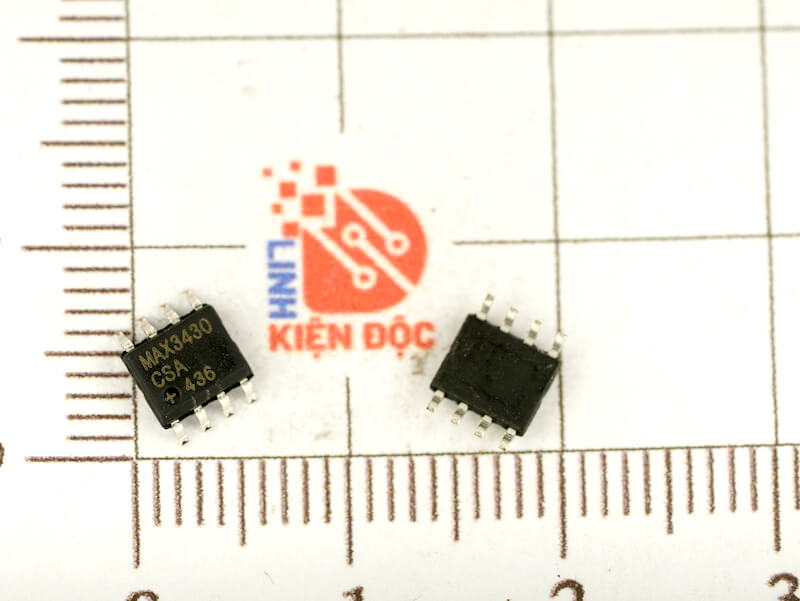

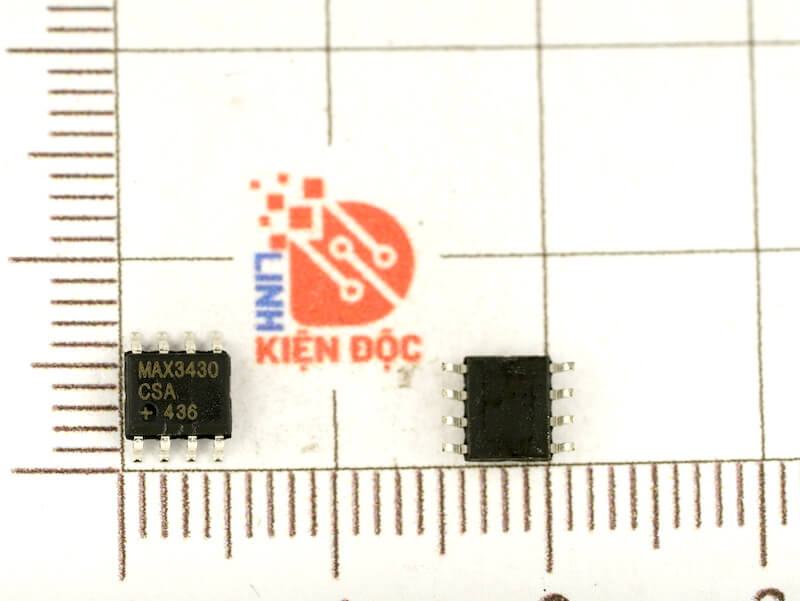

MAX3430CSA IC truyền thông RS-485/RS-422 SOP-8
29,000₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển.
- Truyền thông Vi sai (Differential Signaling): MAX3430CSA sử dụng tín hiệu vi sai để truyền dữ liệu qua một cặp dây xoắn. Tín hiệu được truyền dưới dạng hiệu điện áp giữa hai đường dây (A và B), thay vì điện áp so với đất. Điều này giúp loại bỏ nhiễu đồng pha (common-mode noise), làm cho việc truyền dữ liệu đáng tin cậy hơn trên khoảng cách xa và trong môi trường nhiều nhiễu điện từ.
- Chức năng Thu Phát:
- Bộ Phát (Driver): Chuyển đổi tín hiệu logic TTL/CMOS (ví dụ: từ vi điều khiển) thành tín hiệu vi sai RS-485/RS-422 và đưa ra bus truyền thông.
- Bộ Thu (Receiver): Phát hiện và giải mã tín hiệu vi sai từ bus truyền thông, sau đó chuyển đổi chúng trở lại thành tín hiệu logic TTL/CMOS để các thiết bị khác (như vi điều khiển) có thể đọc.
- Bảo vệ Lỗi Điện áp (Fault Protection): Điểm đặc biệt của MAX3430CSA là khả năng chịu được điện áp lỗi lên đến ±80V trên các đường bus A và B. Điều này có nghĩa là ngay cả khi có quá áp hoặc ngắn mạch nghiêm trọng trên đường truyền, chip vẫn được bảo vệ khỏi hư hỏng.
- An toàn Lỗi (Fail-Safe): Tích hợp mạch điện đảm bảo đầu ra của bộ thu ở một trạng thái logic xác định (thường là logic cao) khi các đường tín hiệu bus bị hở mạch, ngắn mạch hoặc không được điều khiển (floating). Điều này ngăn chặn trạng thái không xác định (indeterminate) và lỗi truyền thông.
- Giới hạn Tốc độ dốc (Slew-Rate Limiting): Driver được giới hạn tốc độ dốc để giảm thiểu nhiễu điện từ (EMI) và phản xạ tín hiệu trên cáp, giúp truyền dữ liệu không lỗi ngay cả với cáp không được kết cuối (terminated) đúng cách.
GIỚI THIỆU CHUNG VỀ MAX3430CSA
MAX3430CSA là một bộ thu phát (transceiver) cho giao tiếp nối tiếp chuẩn RS-485/RS-422, thường được sản xuất bởi Analog Devices (trước đây là Maxim Integrated). Con chip này được thiết kế để hoạt động với nguồn cung cấp 3.3V và đặc biệt nổi bật với khả năng bảo vệ lỗi điện áp lên đến ±80V trên các đường truyền thông, giúp bảo vệ hệ thống khỏi các sự cố quá áp nghiêm trọng. Ngoài ra, MAX3430CSA còn tích hợp tính năng fail-safe (an toàn lỗi), đảm bảo đầu ra của bộ thu ở mức logic cao khi các đường tín hiệu bị hở mạch. Với tốc độ truyền dữ liệu 250 kbps và khả năng kết nối tới 128 thiết bị trên cùng một bus, cùng với khả năng chống tĩnh điện (ESD) 12kV, MAX3430CSA là một lựa chọn tin cậy cho các ứng dụng truyền thông công nghiệp và hệ thống điều khiển đòi hỏi độ bền cao.

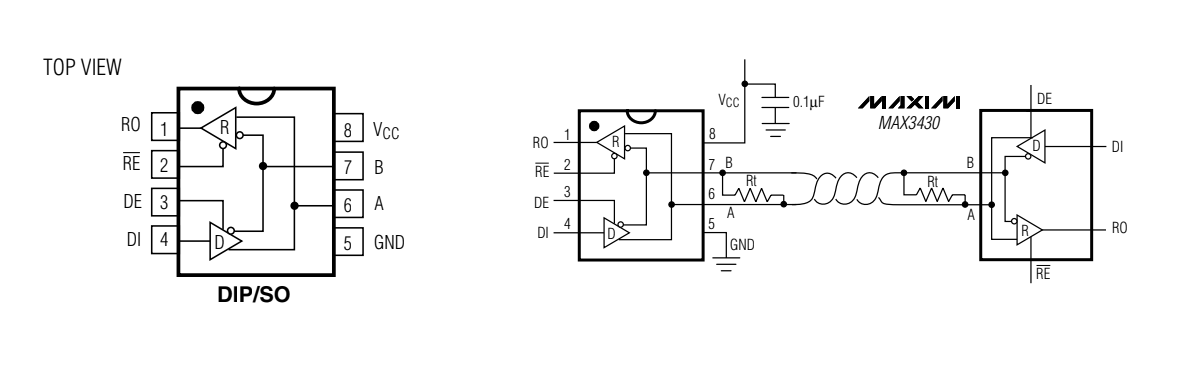

SƠ ĐỒ CHÂN VỀ MAX3430CSA
NGUYÊN LÝ HOẠT ĐỘNG CỦA MAX3430CSA

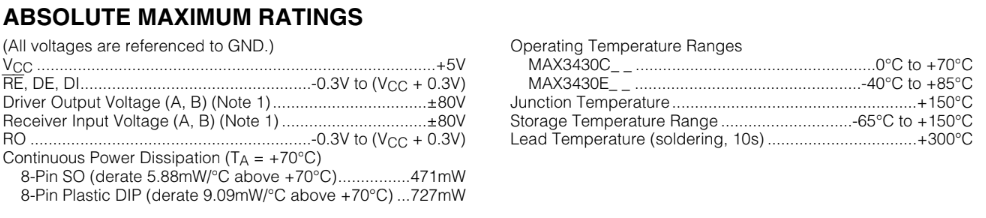

THÔNG SỐ KĨ THUẬT VỀ MAX3430CSA

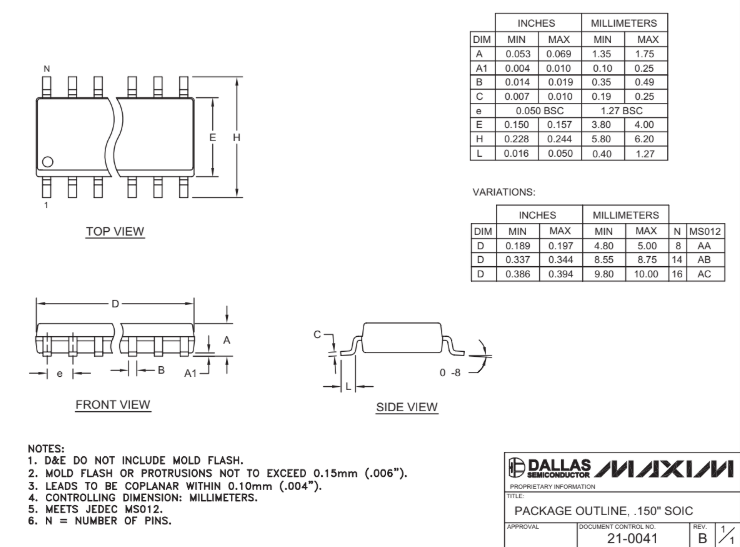

KÍCH THƯỚC MAX3430CSA
Xem thêm: Nhiều sản phẩm IC chuyên dụng khác
DATASHEET MAX3430CSA:
