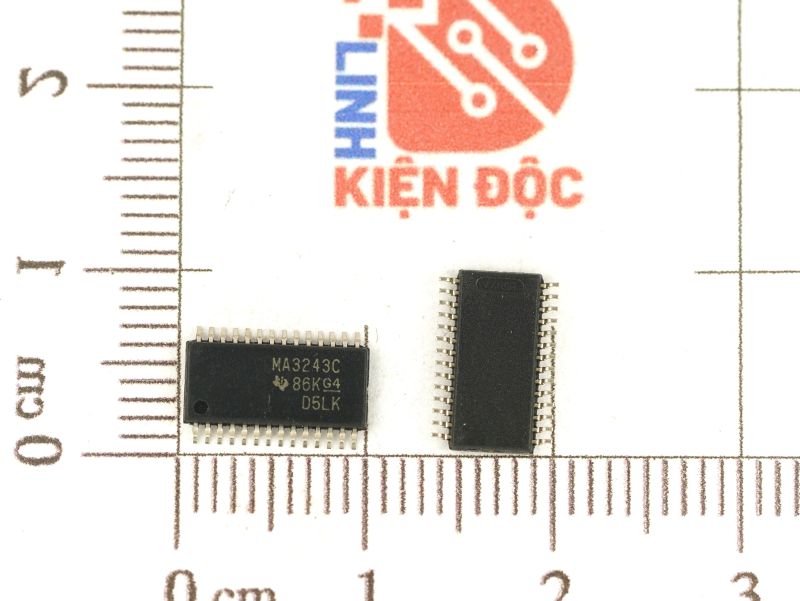

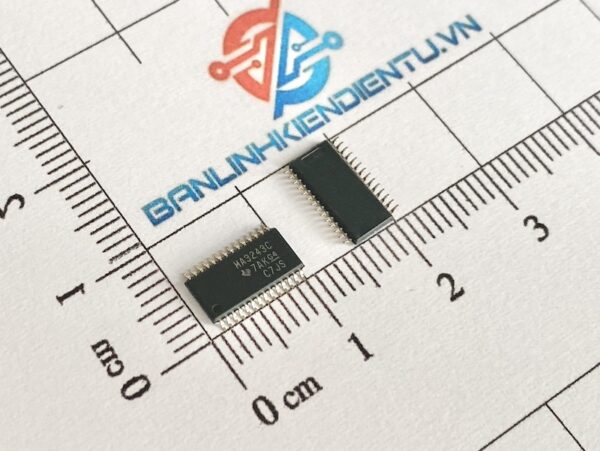

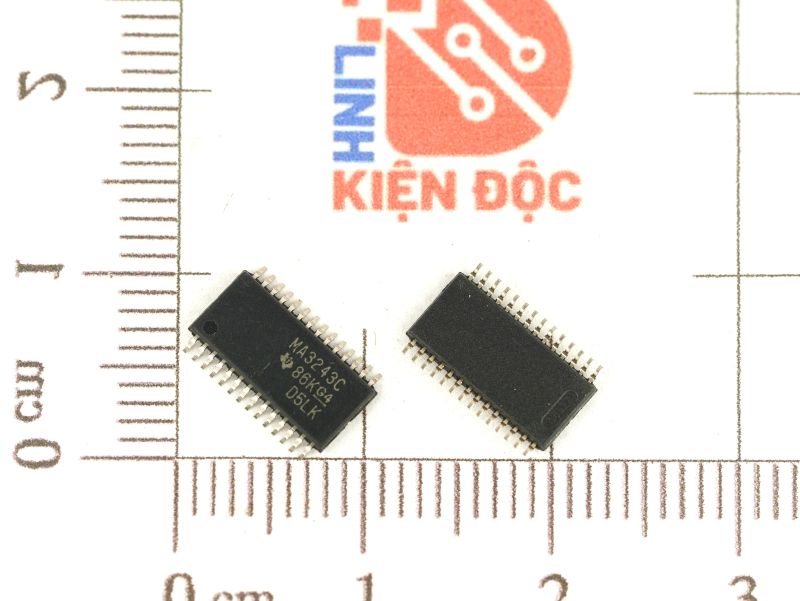

MA3243C, MAX3243CPWR, MAX3243CPW IC điều khiển TSSOP-28

Giới thiệu về MAX3243CPWR

MAX3243CPWR là một bộ chuyển đổi giao tiếp RS-232 được sản xuất bởi Texas Instruments, thuộc dòng IC giao tiếp tích hợp có khả năng truyền nhận dữ liệu theo tiêu chuẩn RS-232 với các tính năng nổi bật như tiêu thụ năng lượng thấp, hỗ trợ tốc độ truyền cao, và tích hợp bộ sạc điện áp.

Đặc điểm nổi bật

1. Tích hợp hoàn chỉnh:
   • MAX3243CPWR bao gồm 3 bộ phát (transmitter) và 5 bộ thu (receiver), đáp ứng linh hoạt cho các ứng dụng RS-232 yêu cầu nhiều kênh.
2. Điện áp thấp:
   • Hoạt động ở mức điện áp thấp từ 3.0V đến 5.5V, phù hợp với các hệ thống hiện đại.
3. Tiêu thụ năng lượng thấp:
   • Tích hợp chế độ tiết kiệm năng lượng tự động khi không hoạt động (Auto Power-Down).
4. Tốc độ truyền cao:
   • Hỗ trợ tốc độ truyền lên đến 250 kbps, đảm bảo độ chính xác và ổn định cho các ứng dụng giao tiếp tốc độ cao.
5. Tương thích với các tiêu chuẩn RS-232:
   • Đáp ứng đầy đủ các yêu cầu về điện áp đầu ra theo chuẩn RS-232, bao gồm cả biên độ tín hiệu ±5V.
6. Khả năng bảo vệ cao:
   • Tích hợp bảo vệ chống quá tải, chống tĩnh điện (ESD), bảo vệ chân giao tiếp RS-232 với khả năng chịu xung đến ±15kV.
7. Đóng gói nhỏ gọn:
   • Đóng gói TSSOP-28, giúp tiết kiệm không gian trên PCB.

Thông số kỹ thuật MAX3243CPWR

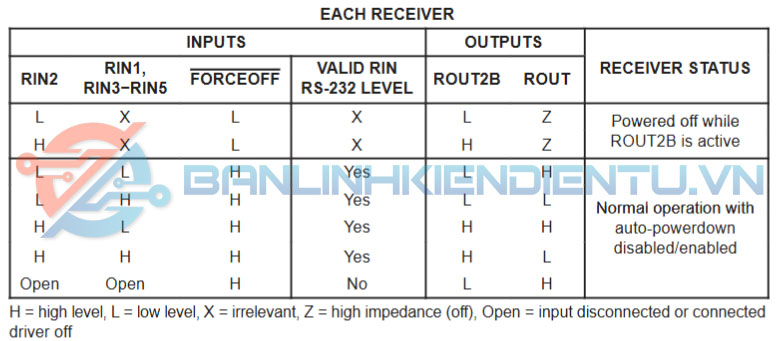

Bảng sự thật

Ứng dụng

1. Thiết bị di động:
   • Được sử dụng trong các thiết bị cầm tay, máy tính xách tay, PDA.
2. Hệ thống nhúng:
   • Giao tiếp giữa vi điều khiển và các thiết bị RS-232 như modem, cảm biến, và các module giao tiếp.
3. Hệ thống công nghiệp:
   • Tích hợp trong các thiết bị tự động hóa công nghiệp, giao tiếp với các bộ điều khiển.
4. Thiết bị y tế:
   • Kết nối các thiết bị đo lường, cảm biến y tế với máy tính hoặc các hệ thống lưu trữ dữ liệu.
5. Thiết bị mạng:
   • Giao tiếp với các module mạng hoặc thiết bị viễn thông sử dụng giao tiếp RS-232.

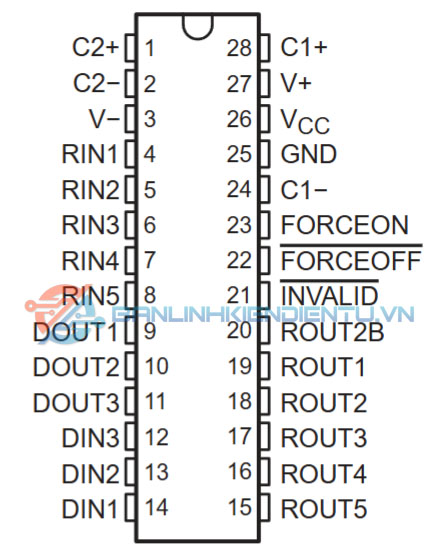

Sơ đồ chân MAX3243CPWR

Kích thước MAX3243CPWR

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet MAX3243CPWR
