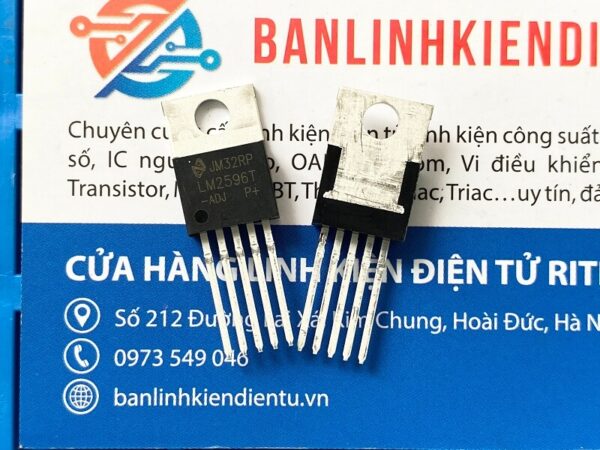

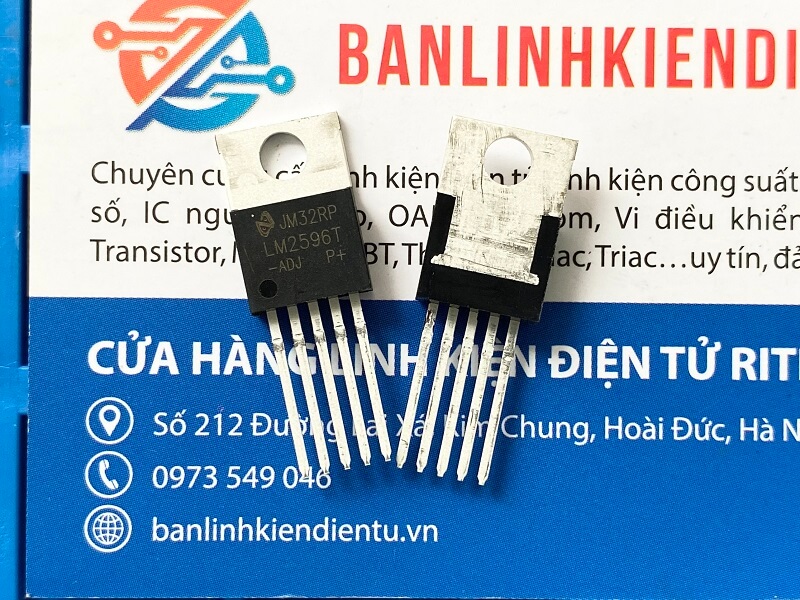

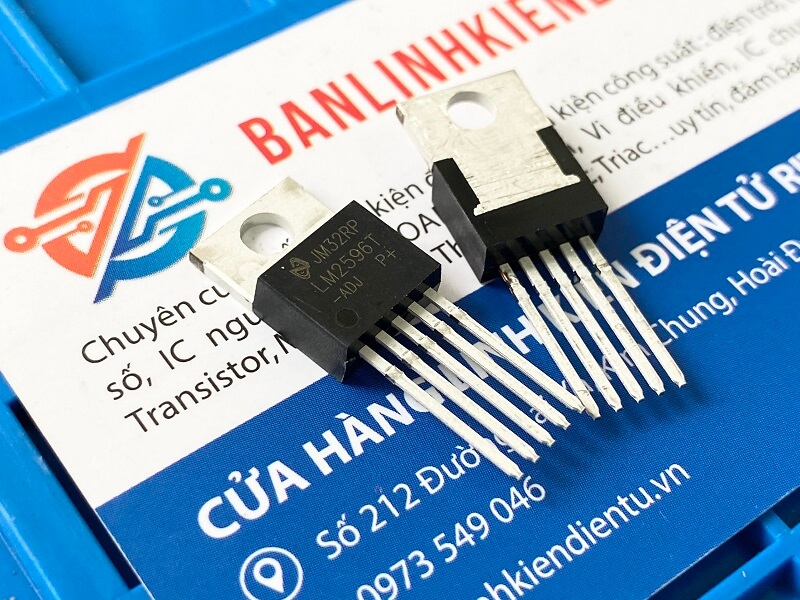

LM2596T-ADJ IC nguồn TO-220

Giới thiệu về LM2596T-ADJ

LM2596T-ADJ là một bộ chuyển đổi DC-DC dạng hạ áp (Buck Converter) có khả năng điều chỉnh điện áp đầu ra. Khác với các phiên bản cố định của dòng LM2596, phiên bản này cho phép người dùng điều chỉnh điện áp đầu ra theo yêu cầu, tạo nên tính linh hoạt cao trong các ứng dụng điện tử.

Đặc điểm LM2596T-ADJ

• Điện áp đầu ra điều chỉnh: Từ 1.23V đến 37V, có thể điều chỉnh bằng cách sử dụng bộ chia điện trở bên ngoài.
• Hiệu suất cao: Hiệu suất lên đến 90%, giúp giảm thiểu tổn thất năng lượng.
• Tần số hoạt động cố định: 150 kHz, ổn định và giảm nhiễu điện từ.
• Dòng điện đầu ra tối đa: Cung cấp dòng điện lên đến 3A, phù hợp với nhiều loại tải.
• Bảo vệ tích hợp: Bảo vệ quá dòng, quá nhiệt, và bảo vệ ngắn mạch được tích hợp sẵn, đảm bảo thiết bị hoạt động an toàn.

Thông số kỹ thuật LM2596T-ADJ

• Điện áp đầu vào (Vin): Từ 4.5V đến 40V.
• Điện áp đầu ra (Vout): Có thể điều chỉnh từ 1.23V đến 37V.
• Dòng điện đầu ra (Iout): Tối đa 3A.
• Hiệu suất: Lên đến 90%, tùy thuộc vào điện áp đầu vào và tải.
• Tần số chuyển mạch: 150 kHz.
• Nhiệt độ hoạt động: Từ -40°C đến +125°C.

Sơ đồ khối LM2596T-ADJ

Ứng dụng LM2596T-ADJ

• Hệ thống điện tử linh hoạt: Sử dụng trong các thiết bị yêu cầu điện áp đầu ra có thể điều chỉnh tùy theo ứng dụng cụ thể.
• Thiết bị nhúng và mạch điều khiển: Cung cấp nguồn cho các hệ thống nhúng, vi điều khiển, và cảm biến cần điện áp thay đổi.
• Nguồn cấp cho thiết bị tiêu dùng: LM2596T-ADJ có thể điều chỉnh điện áp đầu ra cho các thiết bị tiêu dùng và điện tử khác nhau.
• Ứng dụng công nghiệp: Cung cấp nguồn điện linh hoạt cho các thiết bị và hệ thống công nghiệp.

Sơ đồ chân LM2596T-ADJ

Kích thước LM2596T-ADJ

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet LM2596T-ADJ
