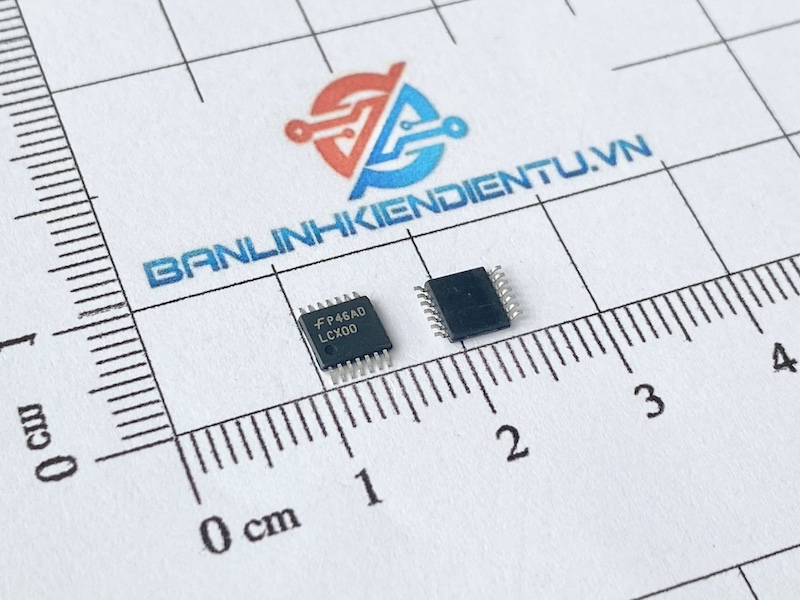

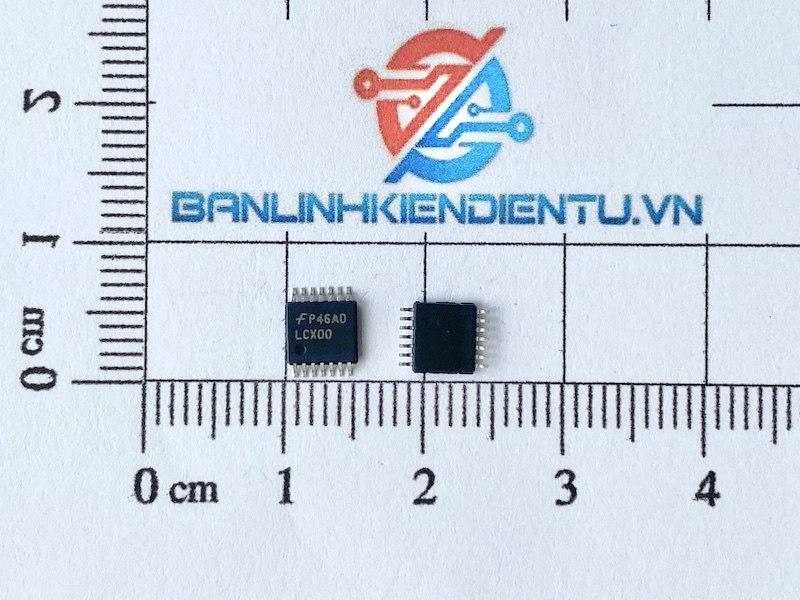

LCX00, 74LCX00 IC cổng NAND 2 đầu vào TSSOP-14

Giới thiệu về 74LCX00

74LCX00 là một vi mạch logic bao gồm 4 cổng NAND 2 ngõ vào, thuộc dòng low-voltage CMOS (LCX).74LCX00 là một IC logic nhỏ gọn, hiệu suất cao và tiết kiệm năng lượng, phù hợp với nhiều ứng dụng logic số từ cơ bản đến phức tạp. Với dải điện áp rộng, khả năng tương thích TTL và tốc độ cao, nó là lựa chọn lý tưởng cho các hệ thống nhúng, mạch điện tử tiêu dùng, và ứng dụng công nghiệp.

Đặc điểm nổi bật

1. Công nghệ CMOS tiên tiến:
   • Sử dụng công nghệ CMOS tiên tiến, cung cấp tốc độ chuyển mạch cao và dòng tiêu thụ thấp.
2. Tương thích với TTL:
   • Đảm bảo khả năng tương thích với các mức tín hiệu TTL, cho phép tích hợp linh hoạt vào các mạch kỹ thuật số.
3. Dải điện áp hoạt động rộng:
   • Hoạt động ở dải điện áp từ 2.0V đến 5.5V, thích hợp cho các hệ thống logic có điện áp thấp.
4. Tính năng bảo vệ ESD:
   • Khả năng chống tĩnh điện (ESD) lên đến ±2000V, bảo vệ vi mạch trong môi trường nhiễu điện từ.
5. Dòng đầu ra lớn:
   • Khả năng cung cấp dòng đầu ra ±24mA, phù hợp cho việc điều khiển tải.
6. Thiết kế tối ưu cho tốc độ cao:
   • Thời gian trễ truyền dẫn thấp (propagation delay), thường chỉ vài nanosecond.
7. Đóng gói nhỏ gọn:
   • Có sẵn trong các dạng đóng gói như SOIC, TSSOP, phù hợp cho các thiết kế PCB tiết kiệm không gian.

Thông số kỹ thuật 74LCX00

Ứng dụng

1. Hệ thống nhúng:
   • Sử dụng trong các hệ thống vi điều khiển để thực hiện các phép toán logic.
2. Mạch logic kỹ thuật số:
   • Được sử dụng trong các mạch logic cơ bản hoặc phức tạp.
3. Mạch xử lý tín hiệu:
   • Tích hợp vào các thiết bị xử lý tín hiệu tốc độ cao.
4. Ứng dụng tiêu dùng:
   • Được sử dụng trong các thiết bị điện tử tiêu dùng như TV, máy tính, điện thoại.
5. Tự động hóa công nghiệp:
   • Sử dụng trong các hệ thống tự động hóa đòi hỏi logic số.

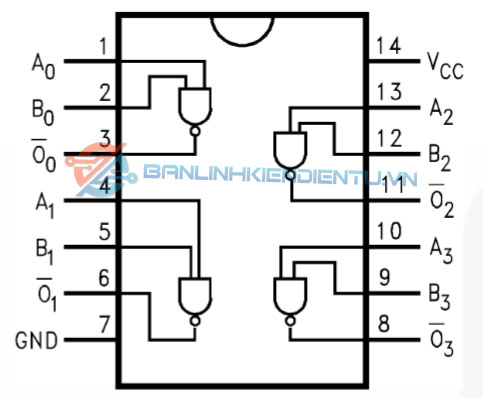

Sơ đồ chân 74LCX00

Kích thước 74LCX00

Xem thêm những sản phẩm IC khác tại đây

Datasheet 74LCX00
