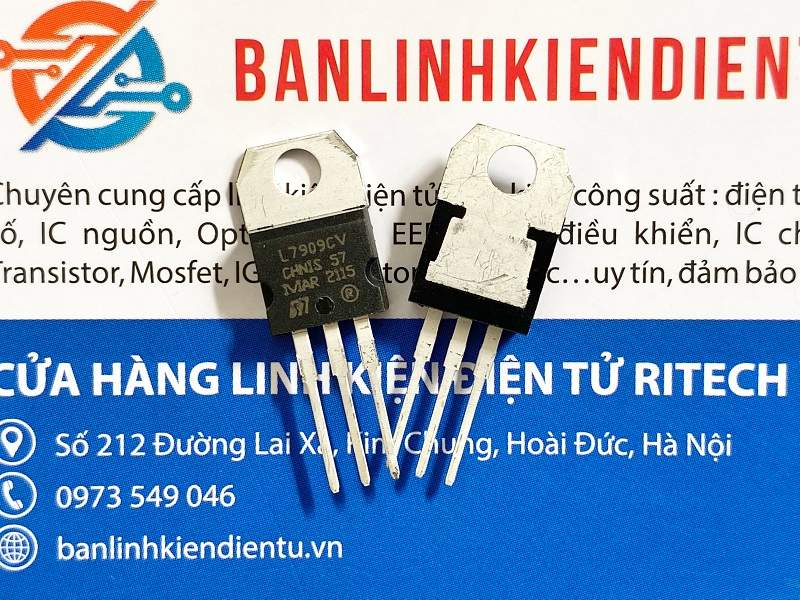

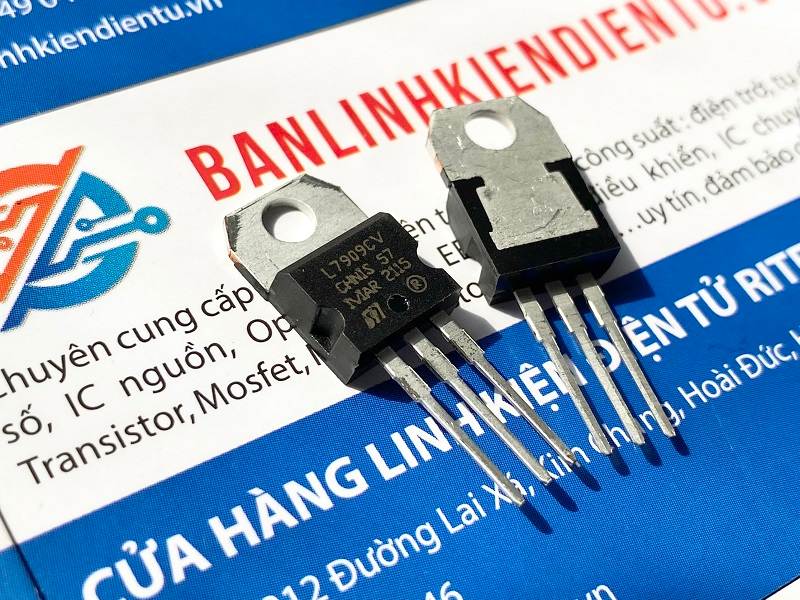

L7909CV, 7909, LM7909 IC ổn áp nguồn 9V TO-220

Giới thiệu IC ổn áp nguồn L7909CV

• L7909CV là IC điều chỉnh điện áp âm của dòng LM79XX cung cấp đầu ra -9V chính xác và ổn định, ngoài ra còn có các bộ điều chỉnh điện áp âm khác trong dòng này là LM7905, LM7906, LM7908, LM7909, LM7910, LM7912, LM7915, LM7918 và LM7924. Tất cả các IC trong dòng này đều có gói TO-220 và có 3 chân là đầu vào (input), đầu ra (output) và nối mass (ground). IC này cũng có nhiều tính năng như bảo vệ quá tải nhiệt, bảo vệ khu vực an toàn, bảo vệ ngắn mạch… tất cả các tính năng này phù hợp cho các thiết bị thương mại và cả cho các dự án thí nghiệm của sinh viên và thợ.
• Hơn nữa, IC chỉ yêu cầu một linh kiện ở đầu ra là tụ điện ổn định điện áp đầu ra. Tụ điện đầu vào chỉ cần thiết nếu IC cách xa tụ lọc nguồn cung cấp đầu vào hơn 7 cm. Nếu giá trị của tụ điện đầu vào và đầu ra lớn hơn 100uf thì nên sử dụng hai diode bảo vệ để bảo vệ IC khỏi các gai đầu ra của tụ điện để bảo vệ mạch bên trong của IC không bị hư hại.

Đặc trưng và thông số kỹ thuật

• Mã sản phẩm: L7909CV
• Loại linh kiện: IC nguồn ổn áp
• Kiểu chân: TO-220
• Dòng điện đầu ra lên đến 1.5A (Một số nhà sản xuất cũng tạo ra dòng điện đầu ra 1A)
• Bảo vệ ngắn mạch
• Bảo vệ quá nhiệt
• Đáng tin cậy để sử dụng thương mại
• Đầu ra -09V ổn định
• Điện áp đầu vào tối đa là 35V DC
• Dòng điện tĩnh thấp

Cấu tạo

Sơ đồ chân và chức năng các chân

Kích thước IC

Xem thêm: Các mã IC nguồn khác

Datasheet của IC L7909CV
