Jump đực đôi cong 30P JAE30P 2.54mm chiều dài 39mm

Giới thiệu sản phẩm

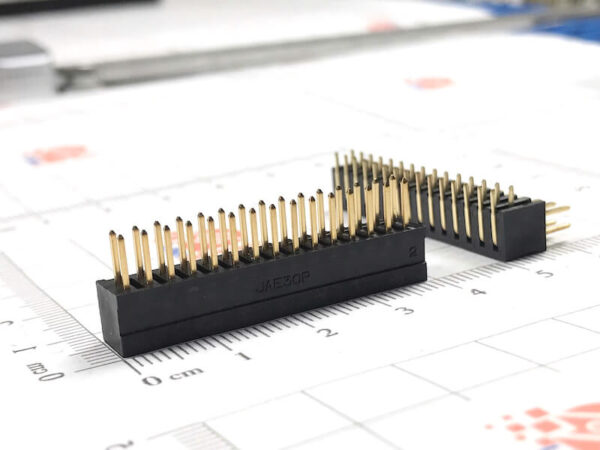

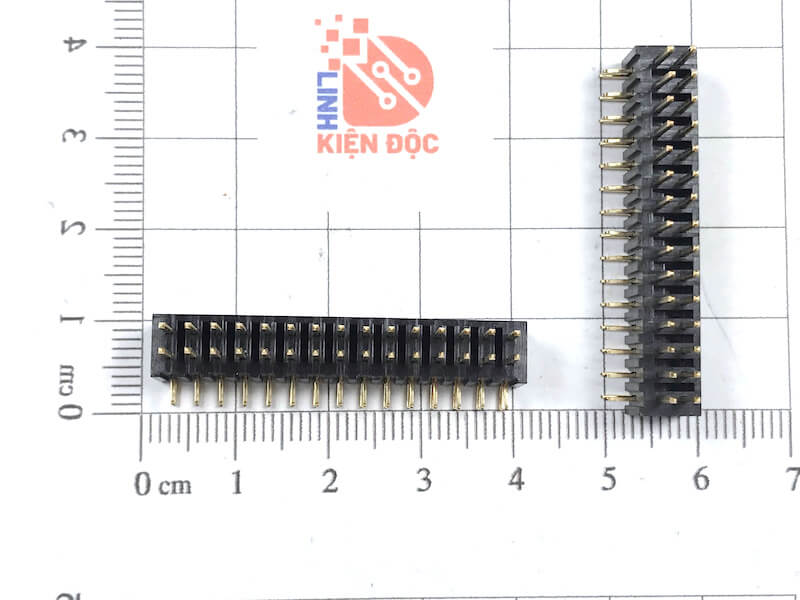

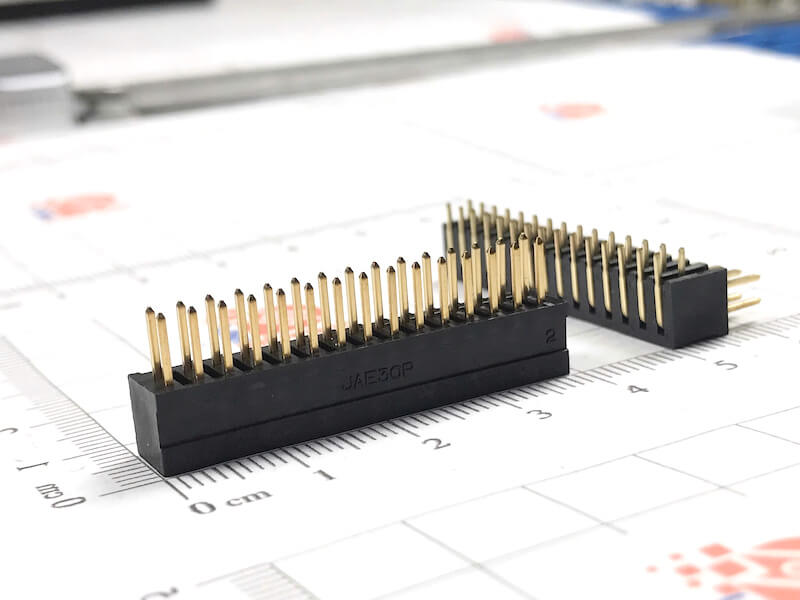

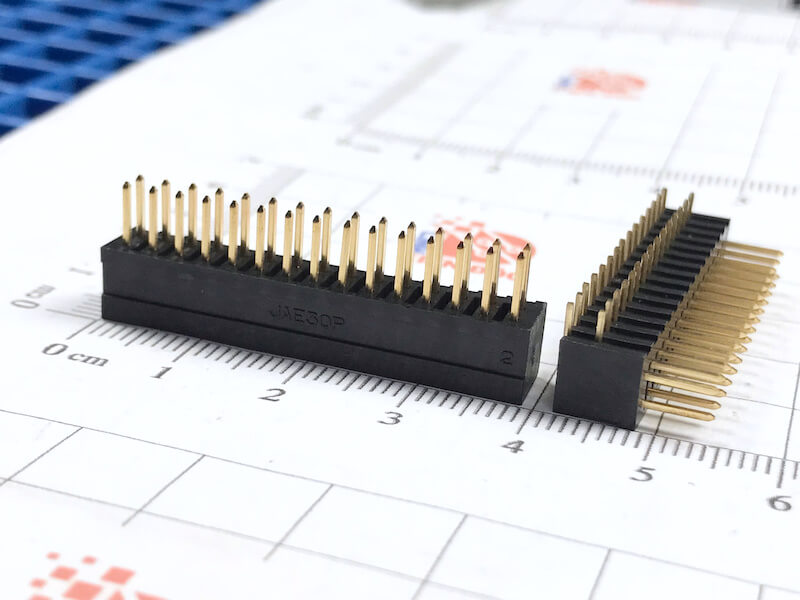

Jump đực cong đôi 30P (mã JAE30P) là loại header pin đực bẻ cong 90 độ, gồm 2 hàng chân, tổng cộng 30 chân (15 chân mỗi hàng), khoảng cách chân chuẩn 2.54mm. Loại jump này chuyên dùng để gắn nằm ngang trên PCB, giúp dẫn tín hiệu từ mạch ra cạnh bo hoặc kết nối sang module bên hông. Dạng chân cong giúp tiết kiệm chiều cao, đồng thời dễ dàng thao tác trong các mạch nằm ngang.

Thông số kỹ thuật

• Tên sản phẩm: Jump đực cong đôi JAE30P

• Số chân: 2 hàng × 15 chân = 30 chân tổng

• Khoảng cách chân (pitch): 2.54mm

• Loại chân: cong 90 độ, xuyên lỗ (through-hole)

• Tổng chiều dài thanh: khoảng 39mm

• Vật liệu chân: đồng / hợp kim đồng mạ thiếc hoặc mạ vàng

• Nhựa: polyamide chịu nhiệt, màu đen

Đặc điểm nổi bật

• Loại chân cong giúp ra cổng tín hiệu ngang, phù hợp cho các mạch gắn cạnh hoặc kết nối dọc

• Chuẩn 2.54mm dễ tương thích với các loại socket đôi hàng, mạch Arduino, STM32

• Chân đồng sáng, dễ hàn, tiếp xúc tốt

• Cố định chắc chắn với bo mạch qua chân xuyên lỗ

• Có thể dùng để cắm song song hai mạch PCB với nhau

Ứng dụng phổ biến

• Gắn ngang cạnh bo để cắm dây hoặc nối module

• Mạch điều khiển có nhiều tín hiệu I/O, kết nối ra cổng bên

• Giao tiếp SPI, GPIO, LCD, cổng tín hiệu dữ liệu song song

• Kết nối với socket đôi hoặc cáp IDC 2 hàng

Lưu ý khi sử dụng

• Cần đặt đúng chiều để tránh ngược hướng kết nối

• Nếu cắm socket cứng, nên cố định cơ học thêm (vít/keo) tránh bung

• Không nên bẻ lại chân vì dễ gãy hoặc cong lệch khoảng cách

• Phù hợp nhất với bo mạch có vùng biên cạnh thoáng
