IXDI609SI IXDI609 IXYS IC Driver SOIC-8
200,000₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển.
Giới thiệu về IC Driver IXDI609SI
IXDI609SI là một IC Driver của hãng IXYS, được thiết kế để điều khiển các linh kiện bán dẫn công suất cao như MOSFETs và IGBTs trong các ứng dụng điện tử công suất. IC này có cấu trúc SOIC-8, giúp tiết kiệm không gian và phù hợp với các mạch điện yêu cầu lắp ráp tự động trên bảng mạch in (PCB). IXDI609SI đặc biệt thích hợp cho các mạch khuếch đại, bộ điều khiển nguồn và ứng dụng động cơ, nơi cần điều khiển nhanh và mạnh mẽ.

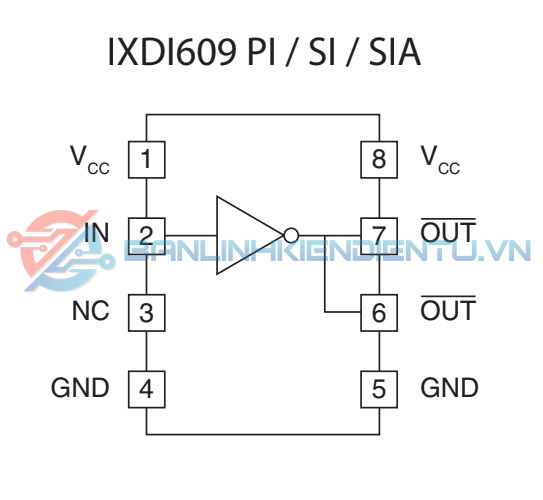

Sơ đồ chân cấu tạo IXDI609SI

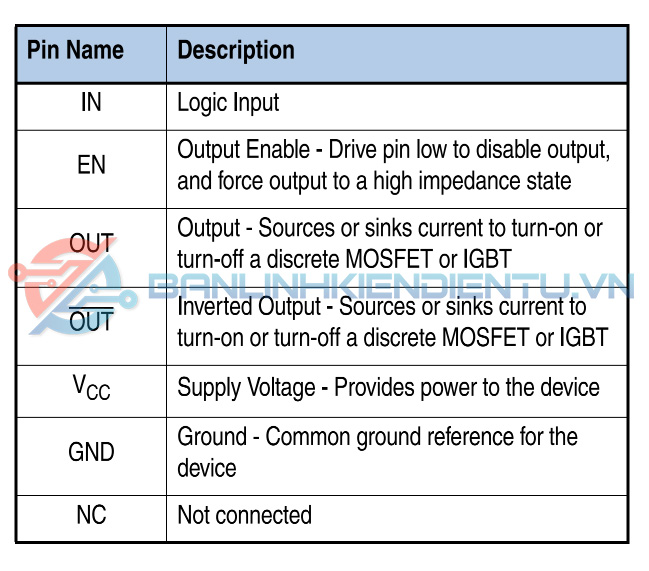

Bảng mô tả chân IXDI609SI

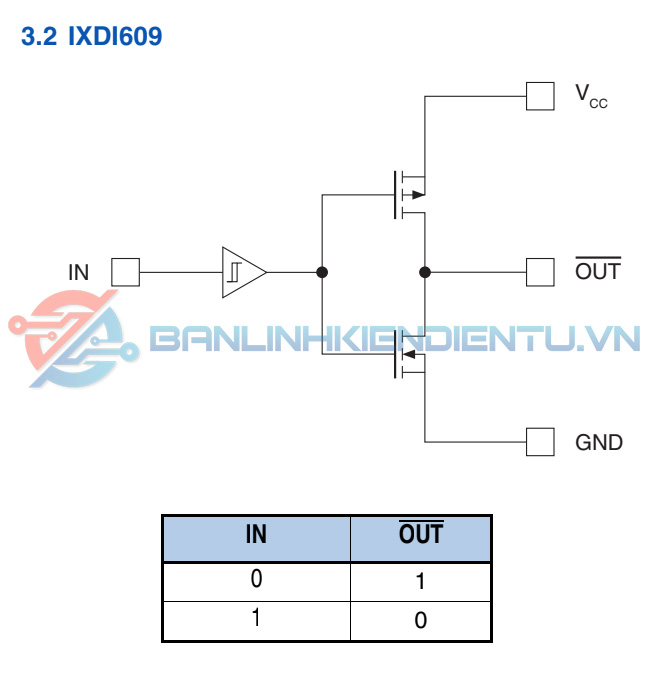

Sơ đồ mạch IXDI609SI
Nguyên lý hoạt động của IC Driver IXDI609SI
IXDI609SI hoạt động như một driver giữa bộ vi xử lý (microcontroller) hoặc logic điều khiển và các linh kiện bán dẫn công suất cao như MOSFET hoặc IGBT. IC này giúp cung cấp dòng điện lớn và độ trễ thấp, đáp ứng nhanh chóng yêu cầu điều khiển của các mạch điện công suất lớn. Khi điện áp dương được áp dụng (điện áp thuận), IC Driver IXDI609SI sẽ khuếch đại tín hiệu đầu vào từ logic và điều khiển MOSFET hoặc IGBT bật/tắt nhanh chóng. Khi điện áp ngược được áp dụng (điện áp ngược), IC sẽ chặn dòng điện và bảo vệ các thiết bị khỏi hư hỏng.

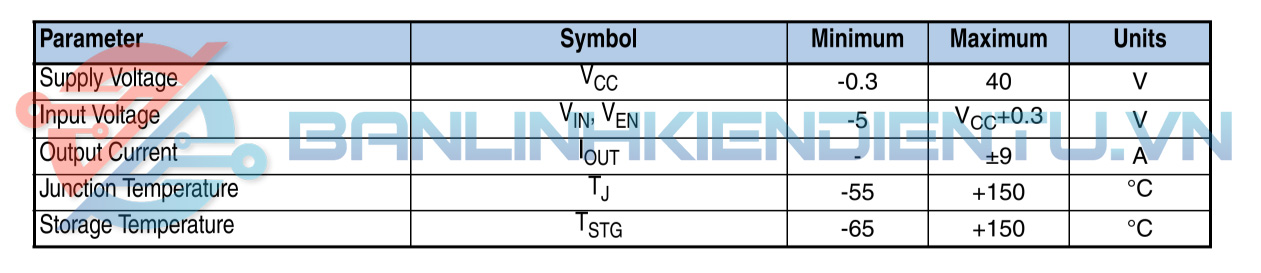

Thông số kỹ thuật chi tiết IXDI609SI
- Mã sản phẩm: IXDI609SI
- Loại IC: Driver cho MOSFET/IGBT
- Dòng điện đầu ra: 5A (peak)
- Điện áp đầu vào: 4.5V đến 20V (Logic input)
- Điện áp đầu ra: 10V (typical) đối với 5A nguồn vào
- Chế độ hoạt động: Hoạt động một chiều (Single channel)
- Tốc độ chuyển mạch: Nhanh, tần số tối đa lên đến 1 MHz
- Chế độ bảo vệ: Chống ngắn mạch, quá dòng, quá nhiệt
- Gói IC: SOP-8 (Small Outline Package)
- Dải nhiệt độ hoạt động: -40°C đến +125°C
- Điện áp cung cấp: 10V đến 20V
Đặc điểm nổi bật của IC Driver IXDI609SI
- Dòng điện cao (5A peak)
IC Driver IXDI609SI có khả năng cung cấp dòng điện lên đến 5A peak, đáp ứng tốt yêu cầu điều khiển các thiết bị công suất lớn như MOSFET và IGBT. - Tốc độ chuyển mạch nhanh
Với khả năng hoạt động ở tần số cao lên đến 1 MHz, IXDI609SI có thể điều khiển các thiết bị bán dẫn công suất nhanh chóng, thích hợp cho các ứng dụng cần tốc độ chuyển mạch cao như trong điều khiển động cơ hoặc nguồn điện. - Chế độ bảo vệ tích hợp
IC Driver này tích hợp các cơ chế bảo vệ như bảo vệ ngắn mạch, quá dòng và quá nhiệt, giúp bảo vệ mạch và thiết bị khỏi các sự cố điện. - Điện áp đầu vào linh hoạt
IXDI609SI có khả năng hoạt động với điện áp đầu vào từ 4.5V đến 20V, giúp dễ dàng tích hợp vào các mạch điện có mức điện áp khác nhau, từ mạch logic tiêu chuẩn đến các mạch điều khiển công suất. - Cấu trúc gói SOP-8 nhỏ gọn
Với kích thước nhỏ gọn của gói SOP-8, IC có thể dễ dàng được lắp đặt trên các bảng mạch in (PCB), tiết kiệm không gian và dễ dàng tích hợp vào các thiết bị điện tử hiện đại.
Ứng dụng chính của IC Driver IXDI609SI
- Điều khiển MOSFET/IGBT
IXDI609SI thường được sử dụng để điều khiển MOSFETs và IGBTs trong các ứng dụng công suất cao, giúp chúng hoạt động hiệu quả và chính xác. - Bộ điều khiển nguồn
IC này được sử dụng trong các bộ điều khiển nguồn để khuếch đại tín hiệu điều khiển và điều khiển các thiết bị công suất, giúp cung cấp điện năng ổn định cho các ứng dụng. - Điều khiển động cơ
IXDI609SI có thể được sử dụng trong các mạch điều khiển động cơ, giúp chuyển mạch nhanh chóng và điều khiển chính xác các động cơ điện. - Bảo vệ mạch điện tử công suất
IC Driver cũng được sử dụng để bảo vệ các mạch điện tử công suất khỏi các sự cố như quá dòng, quá nhiệt hoặc ngắn mạch, giúp nâng cao độ bền và hiệu suất hoạt động của mạch.

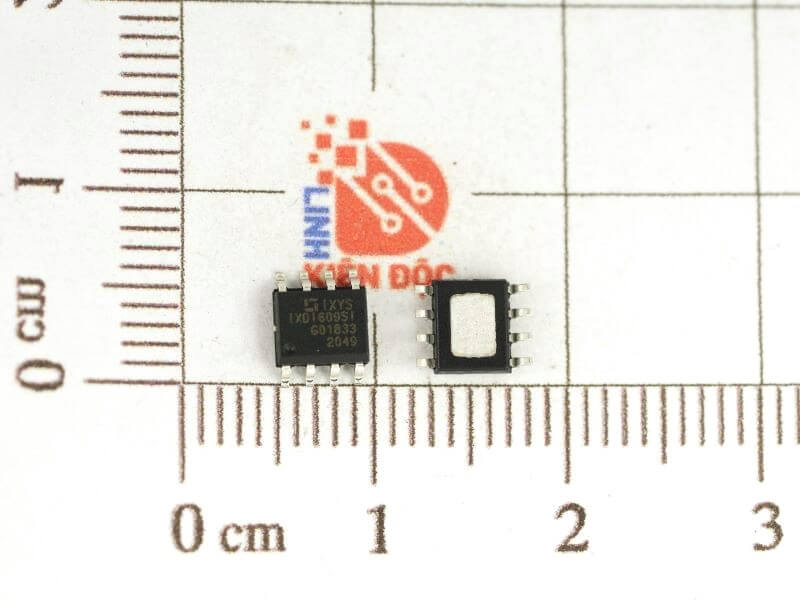

Kích thước IXDI609SI
