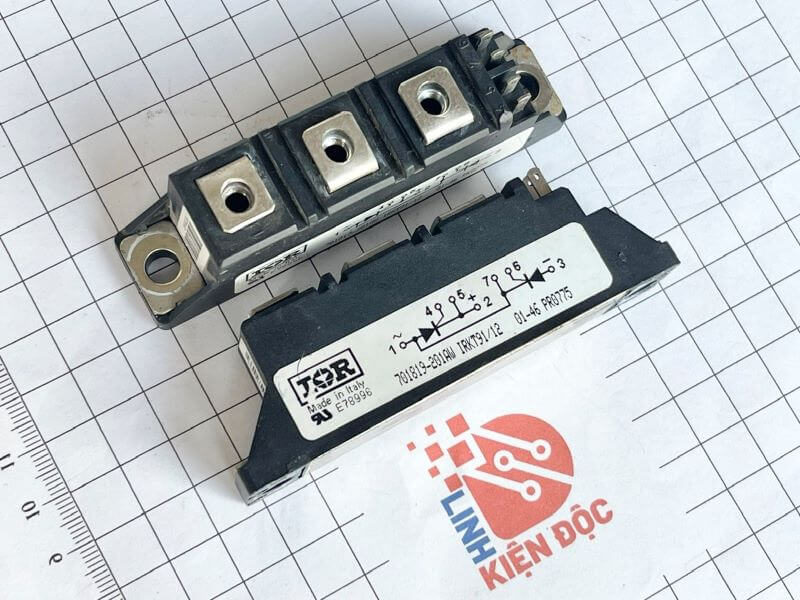

IRKT91/12 Diode cầu chỉnh lưu 1200V 95A tháo máy

Giới thiệu về IRKT91/12

IRKT91/12 là một mô-đun thyristor (SCR – Silicon Controlled Rectifier) dạng cầu được sản xuất bởi International Rectifier (nay thuộc Infineon Technologies). IRKT91/12 là một mô-đun thyristor dạng cầu có khả năng xử lý điện áp cao (1200V) và dòng điện lớn (91A), được thiết kế cho các ứng dụng chuyển mạch công suất trong các hệ thống công nghiệp. Với độ bền cao, khả năng chịu quá tải tốt và tính linh hoạt trong các ứng dụng, nó là một lựa chọn lý tưởng cho các hệ thống điều khiển động cơ, chỉnh lưu cầu, UPS, và các thiết bị công suất lớn khác.

Đặc điểm IRKT91/12

• Cấu trúc cầu: IRKT91/12 là mô-đun thyristor dạng cầu, gồm hai SCR được kết nối theo dạng cầu để điều khiển dòng điện xoay chiều (AC). Cấu trúc này cho phép điều khiển các tín hiệu AC trong nhiều ứng dụng khác nhau.
• Khả năng chịu dòng điện cao: Mô-đun này có thể xử lý dòng điện định mức lên đến 91A, phù hợp cho các ứng dụng yêu cầu công suất lớn.
• Điện áp định mức: Điện áp ngược cực đại của IRKT91/12 là 1200V, cho phép nó hoạt động trong các hệ thống điện áp cao.
• Khả năng chịu quá tải tốt: Với khả năng chịu quá tải cao, IRKT91/12 có thể hoạt động bền bỉ trong các môi trường công nghiệp khắc nghiệt.
• Vật liệu làm vỏ: Mô-đun được bảo vệ bởi lớp vỏ chắc chắn và cách điện tốt, giúp tăng cường độ bền và khả năng tản nhiệt của thiết bị, đồng thời bảo vệ các linh kiện bên trong khỏi các tác động cơ học và nhiệt.

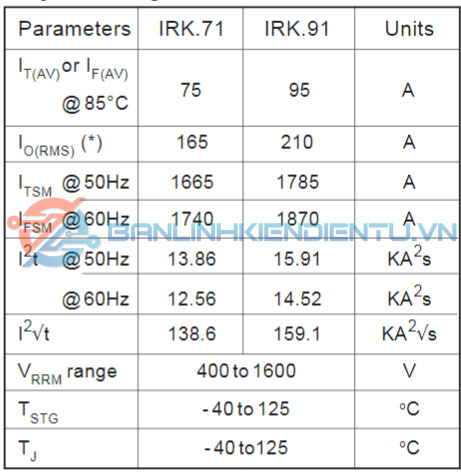

Thông số kỹ thuật IRKT91/12

• Dòng điện định mức (I_T): 91A
• Điện áp ngược cực đại (V_RRM): 1200V
• Dòng điện kích SCR (Gate Trigger Current): Thông thường khoảng vài miliampe, cho phép dễ dàng kích hoạt SCR.
• Tản nhiệt: Mô-đun IRKT91/12 cần được gắn với các tấm tản nhiệt để hoạt động ổn định trong môi trường công suất cao.
• Nhiệt độ hoạt động: Mô-đun có thể hoạt động trong khoảng nhiệt độ từ -40°C đến 125°C, phù hợp cho các môi trường công nghiệp và ứng dụng ngoài trời.

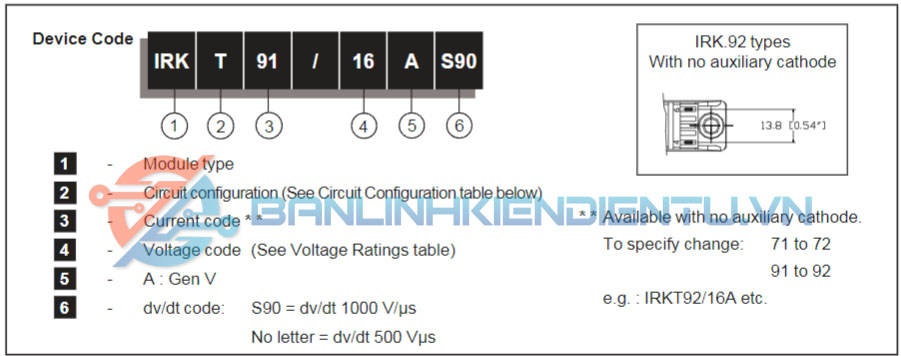

Đọc mã linh kiện IRKT91/12

Ứng dụng IRKT91/12

• Bộ chỉnh lưu cầu (Bridge Rectifier): IRKT91/12 thường được sử dụng trong các mạch chỉnh lưu cầu để chuyển đổi dòng xoay chiều (AC) sang dòng một chiều (DC) cho các ứng dụng yêu cầu công suất cao như bộ nguồn cho máy móc công nghiệp.
• Điều khiển động cơ: Mô-đun này có thể được sử dụng trong các hệ thống điều khiển tốc độ động cơ AC/DC, giúp điều chỉnh dòng điện cung cấp cho động cơ và kiểm soát tốc độ quay.
• Hệ thống UPS (Uninterruptible Power Supply): IRKT91/12 được tích hợp trong các hệ thống UPS để chuyển đổi và điều chỉnh nguồn điện khi cần thiết.
• Lò điện công nghiệp: Các hệ thống lò điện cảm ứng hoặc lò hồ quang thường sử dụng IRKT91/12 để điều khiển công suất nhiệt và dòng điện trong quá trình hoạt động.
• Thiết bị điện tử công suất cao: Mô-đun này được dùng trong các thiết bị yêu cầu chuyển mạch và điều khiển công suất lớn như biến tần, hệ thống phân phối điện và các thiết bị chuyển đổi điện áp.

Sơ đồ tương đương IRKT91/12

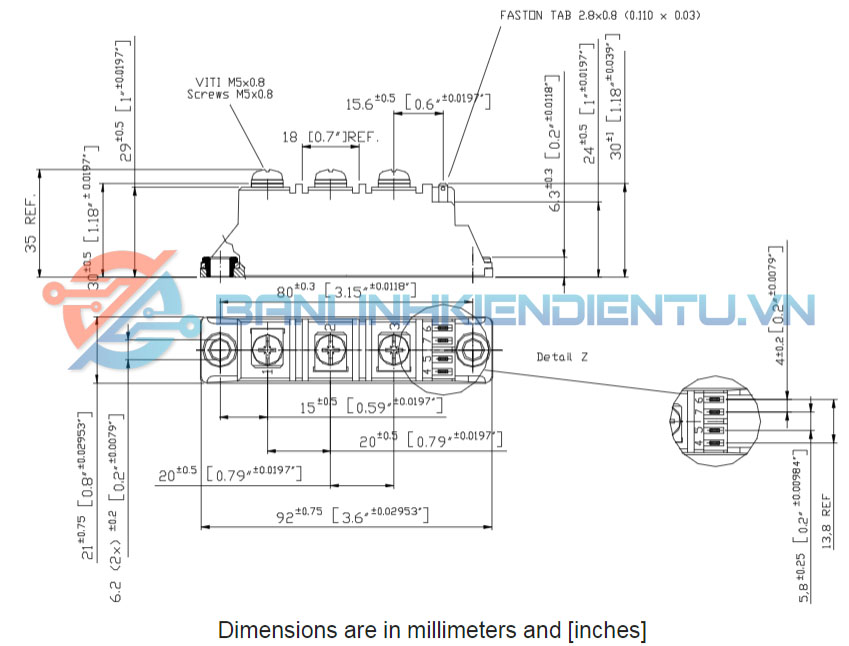

Kích thước IRKT91/12

Xem thêm: Nhiều diode chỉnh lưu khác tại đây

Datasheet IRKT91/12
