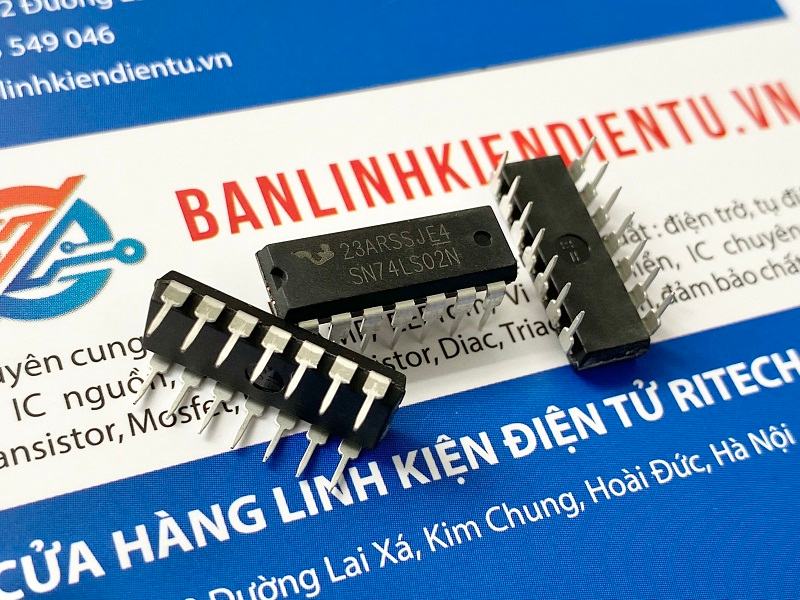

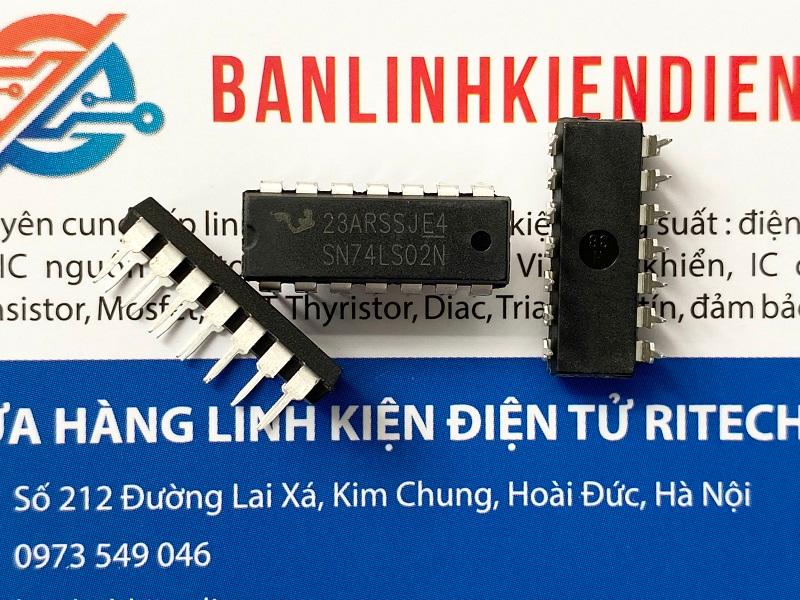

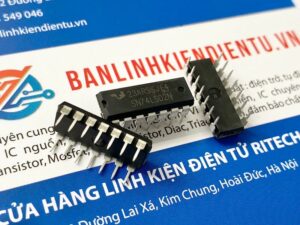

IC số 74LS02 SN74LS02N 4 cổng NOR 2 đầu vào DIP-14
12,000₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển.
IC 74LS02 là gì?
74LS02 là IC số logic cơ bản có 4 cổng NOR và 2 đầu vào. Cổng NOR là cổng logic – một trong những khối xây dựng cơ bản nhất trong điện tử kỹ thuật số.
Cấu trúc bên trong IC 74LS02 dựa trên công nghệ CMOS. Trong IC, tất cả các cổng đều có đầu ra đệm và nó có khả năng chống ồn điều khiển tải LS-TTL.
Hầu hết các thiết bị sử dụng IC 74LS02 do giá rẻ và tốc độ xử lý nhanh. Có thể thiết kế tạo ra các cổng logic AND, OR và NOT nhờ vào 74LS02.
Thông số kỹ thuật của IC 74LS02
- Điện áp hoạt động IC từ +4,75V đến +5,25V. Nguồn cung cấp có thể được mở rộng đến 7V.
- Dòng điện tối đa ở đầu ra là 8mA.
- Dãy bảo vệ ESD tối đa cho IC là 3,5KV.
- Thời gian tăng và giảm phổ biến cho IC là khoảng 15ns.
- Nhiệt độ hoạt động của IC là từ 0 đến 70 độ và phạm vi nhiệt độ tồn tại của nó là -65 đến 150 độ.
Sơ đồ chân IC 74LS02
74LS02 có 14 chân và chứa bốn cổng NOR cơ bản được bố trí như trong sơ đồ chân bên dưới:
| Pin Name | Pin # | Type | Description |
| 1Y | 1 | Output | Output from the first NOR gate. |
| 1A | 2 | Input | Input to the first NOR gate. |
| 1B | 3 | Input | Input to the first NOR gate. |
| 2Y | 4 | Output | Output from the second NOR gate. |
| 2A | 5 | Input | Input to the second NOR gate. |
| 2B | 6 | Input | Input to the second NOR gate. |
| GND | 7 | Power | Connect to ground. |
| 3A | 8 | Input | Input to the third NOR gate. |
| 3B | 9 | Input | Input to the third NOR gate. |
| 3Y | 10 | Output | Output from the third NOR gate. |
| 4A | 11 | Input | Input to the fourth NOR gate. |
| 4B | 12 | Input | Input to the fourth NOR gate. |
| 4Y | 13 | Output | Output from the fourth NOR gate. |
| VCC | 14 | Power | Positive power supply. Connect to +5V power. |
74LS02 làm việc như thế nào?
74LS02 cung cấp cho bạn bốn cổng NOR cơ bản có thể được sử dụng riêng lẻ. Cổng NOR là cổng logic xuất ra 1 (CAO) nếu tất cả các đầu vào của nó là 0 (THẤP). Trong bảng chân lý bên dưới, bạn có thể thấy kết quả đầu ra đối với bất kỳ đầu vào cụ thể nào:
Cách sử dụng IC 74LS02?
Lượng dòng điện bạn có thể rút ra từ mỗi đầu ra tùy thuộc vào loại IC bạn đang sử dụng.
74LS02:
Dòng điện đầu ra mức cao: 0,4 mA
Dòng điện đầu ra ở mức THẤP: 8 mA
Ví dụ về mạch 74LS02
Đây là một dự án đơn giản mà bạn có thể xây dựng bằng IC 74LS02. Các cổng NOR tạo thành một chốt SR ghi nhớ giá trị đầu ra cuối cùng mà nó có. Nó điều khiển một đèn LED mà bạn có thể bật bằng cách nhấn nút Bật. Nó sẽ vẫn sáng ngay cả sau khi bạn nhả nút. Để tắt đèn LED, nhấn nút Tắt.
Các lựa chọn thay thế và tương đương cho 74LS02
Có nhiều phiên bản của chip 74×02. Tất cả chúng đều có chức năng giống nhau nhưng có các thông số kỹ thuật khác nhau như điện áp được hỗ trợ và dòng điện đầu ra tối đa.

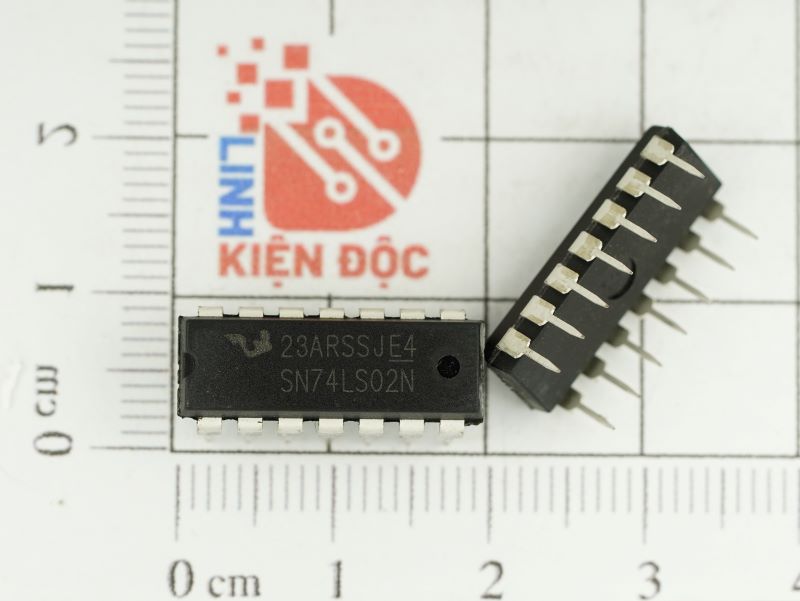

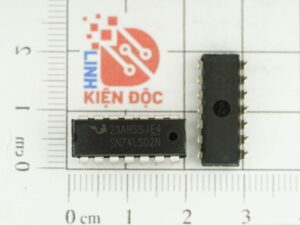

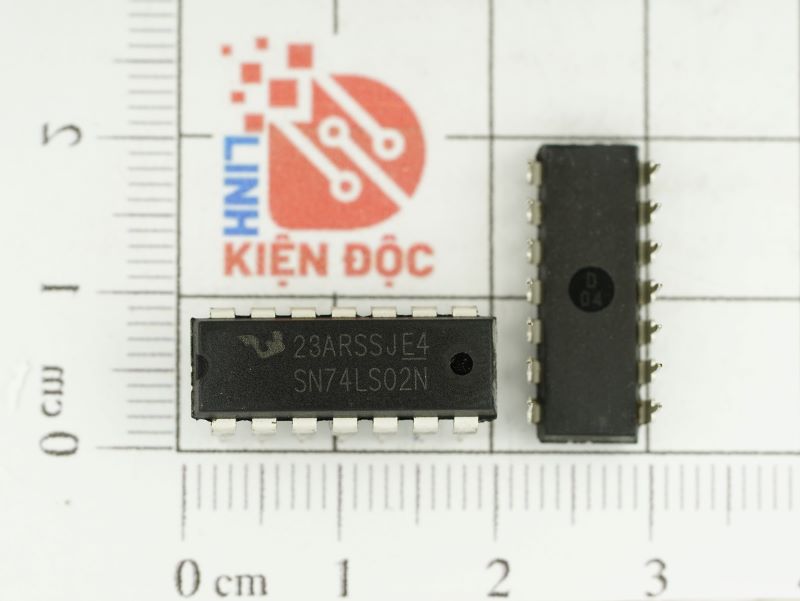

Kích thước IC 74LS02
Xem thêm: Các sản phẩm IC số khác học 7400
