HC4053 74HC4053A HC4053A IC số hãng On TSSOP-16

Giới thiệu về IC số HC4053

• HC4053 là IC số thông dụng đươc dùng phổ biến trong các mạch điện tử ngày nay. IC này sử dụng công nghệ CMOS cổng silicon để đạt được độ trễ truyền nhanh, điện trở BẬT thấp và dòng rò TẮT thấp. Các bộ ghép kênh/bộ tách kênh tương tự này điều khiển điện áp tương tự có thể thay đổi trên toàn bộ phạm vi cung cấp điện (từ VCC đến VEE).
• Đầu vào Channel−Select xác định một trong các Đầu vào/Đầu ra tương tự nào sẽ được kết nối, bằng công tắc tương tự, với Đầu ra/Đầu vào chung. Khi chân Enable ở mức CAO, tất cả các công tắc analog đều bị tắt.
• Đầu vào Channel−Select và Enable tương thích với đầu ra CMOS tiêu chuẩn; với điện trở kéo lên, chúng tương thích với đầu ra LSTTL.

Đặc trưng kỹ thuật của IC số HC4053

• Tốc độ chuyển mạch và lan truyền nhanh
• Bảo vệ đi-ốt trên tất cả đầu vào/đầu ra
• Phạm vi cung cấp điện tương tự (VCC − VEE) = 2,0 đến 12,0 V
• Phạm vi cấp nguồn (điều khiển) kỹ thuật số (VCC − GND) = 2,0 đến 6,0 V
• Độ tuyến tính được cải thiện và điện trở ON thấp hơn so với Metal−Gate Counterparts
• Nhiễu thấp
• Tuân thủ các yêu cầu của Tiêu chuẩn JEDEC số 7A
• Các IC này không chứa Pb, không chứa halogen/không có BFR và tuân thủ RoHS

Xem thêm: Các IC số khác

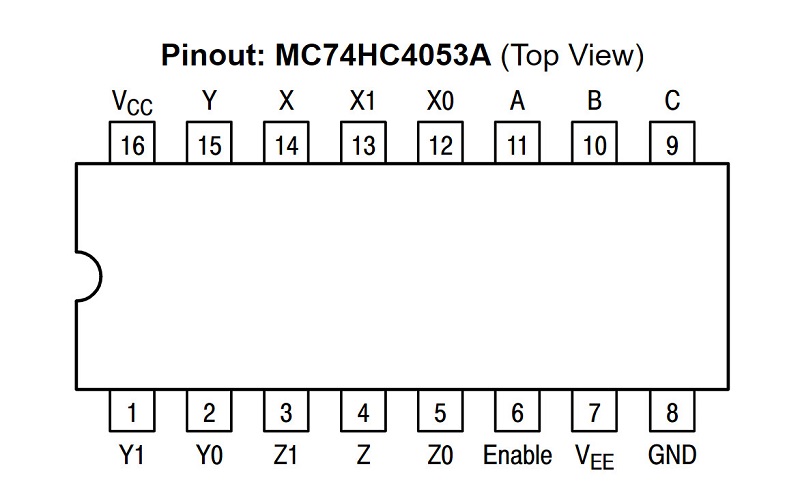

Sơ đồ chân IC số HC4053

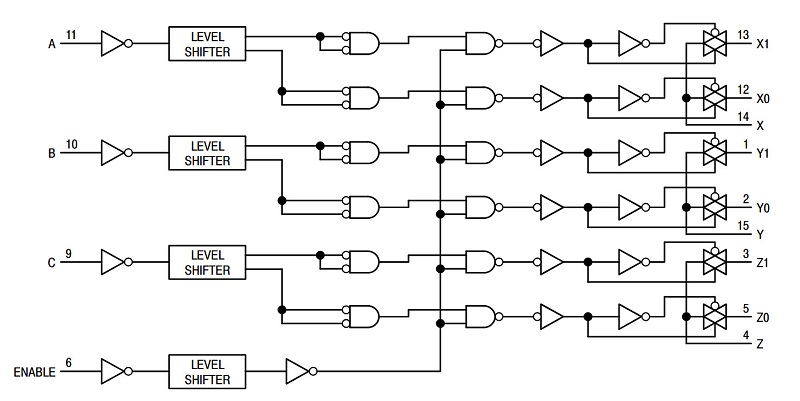

Sơ đồ khối chức năng IC số HC4053

Kích thước IC số HC4053

Datasheet của IC số HC4053
