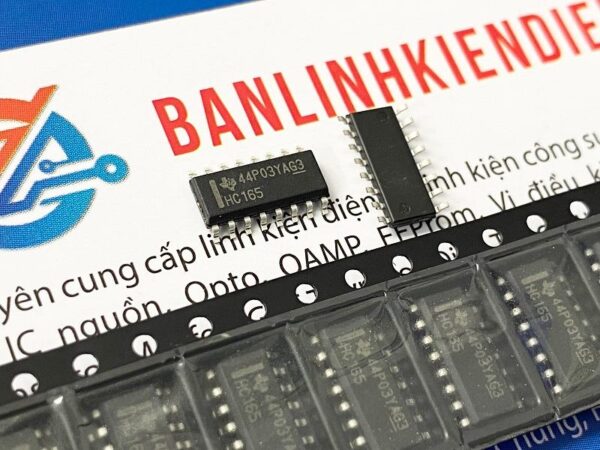

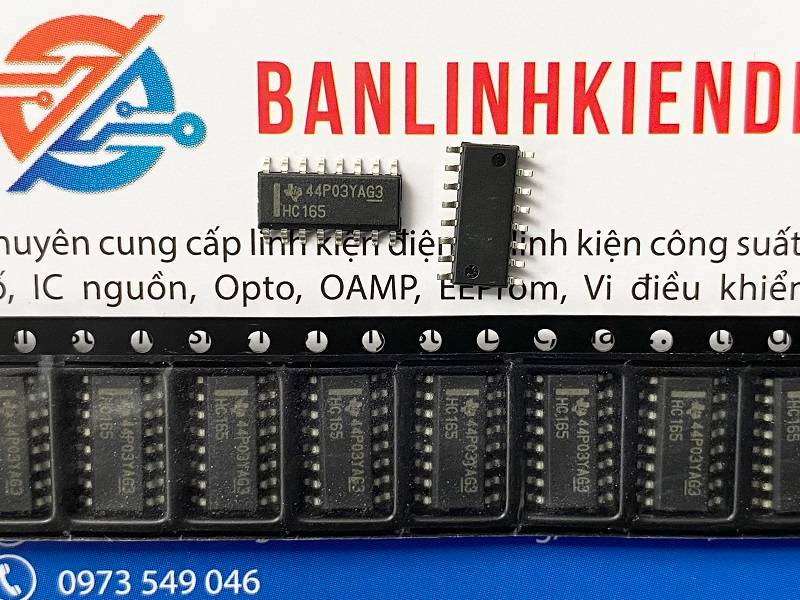

HC165, 74HC165, 74HC165D IC thanh ghi dịch hãng Texas Instruments SOP-16

Giới thiệu IC 74HC165D

74HC165D là các thanh ghi dịch chuyển nối tiếp hoặc song song vào/ra 8 bit.

Thiết bị có đầu vào dữ liệu nối tiếp (DS), tám đầu vào dữ liệu song song (D0 đến D7) và hai đầu ra nối tiếp bổ sung (Q7 và Q7). Khi đầu vào tải song song (PL) ở mức THẤP, dữ liệu từ D0 đến D7 được tải vào thanh ghi dịch không đồng bộ. Khi PL ở mức CAO dữ liệu sẽ được đưa vào thanh ghi nối tiếp tại DS. Khi đầu vào cho phép đồng hồ (CE) ở mức THẤP, dữ liệu sẽ được dịch chuyển trên các chuyển đổi THẤP sang CAO của đầu vào CP. Mức CAO trên CE sẽ vô hiệu hóa đầu vào CP.

Đầu vào có khả năng chịu quá áp đến 15 V. Điều này cho phép sử dụng thiết bị trong các ứng dụng chuyển mức CAO xuống THẤP.

Đặc tính IC 74HC165D

• Dải điện áp cung cấp rộng từ 2,0 đến 6,0 V
• Tiêu tán điện năng thấp của CMOS
• Khả năng chống ồn cao
• Hiệu suất chốt vượt quá 100 mA trên mỗi JESD 78 Loại II Cấp B
• Tải song song 8 bit không đồng bộ
•  Đầu vào nối tiếp đồng bộ
• Mức đầu vào: Đối với 74HC165: Mức CMOS
• Tuân thủ tiêu chuẩn JEDEC:
  • JESD8C (2,7V đến 3,6V)
  •  JESD7A (2,0V đến 6,0V)
• Bảo vệ ESD:
  • HBM JESD22-A114F vượt quá 2000 V
  • MM JESD22-A115-A vượt quá 200 V
• Dải nhiệt độ xác định từ -40 °C đến +85 °C và từ -40 °C đến +125 °C

Sơ đồ khối IC 74HC165

Sơ đồ các chân IC 74HC165D

Bảng mô tả chân IC 74HC165

Bảng chức năng 74HC165D

Giản đồ thời gian của IC 74HC165

Giá trị thông số kĩ thuật hoạt động tối đa của IC 74HC165

Giá trị được đề suất của IC74HC165 phạm vi hoạt động)

Kích thước IC 74HC165D (mm)

Xem thêm nhiều sản phẩm IC số họ 74xxx Tại đây

Datasheet IC 74HC165D
