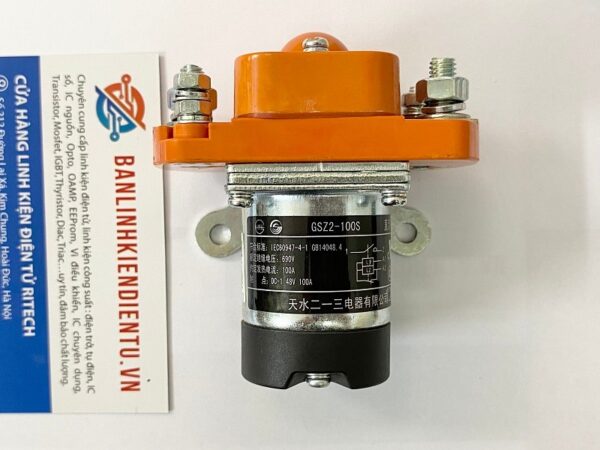

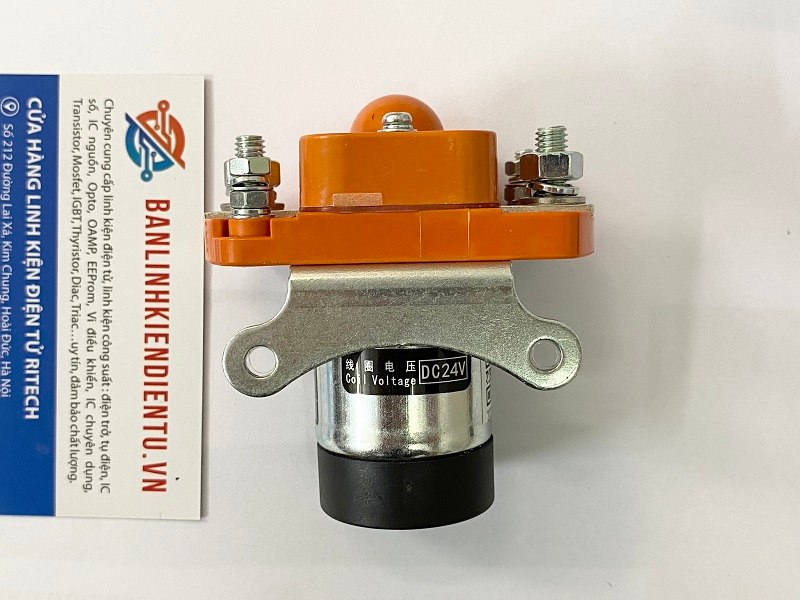

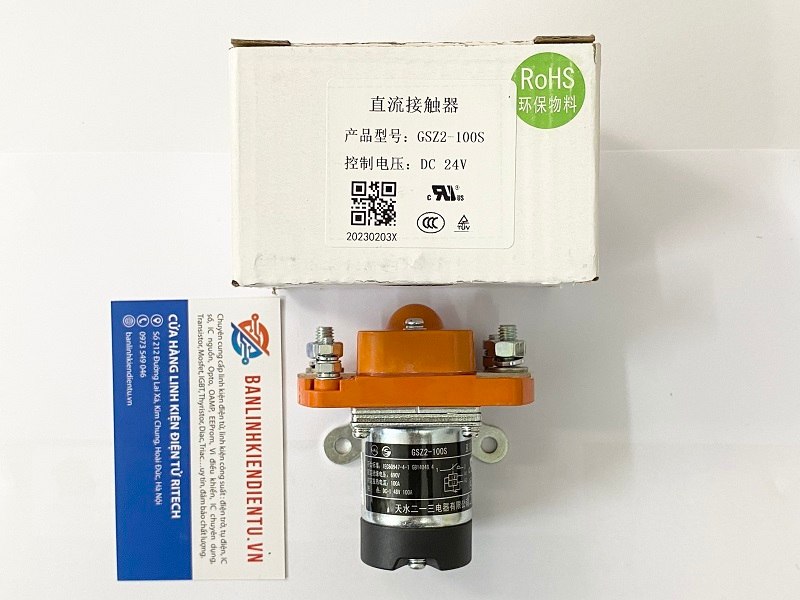

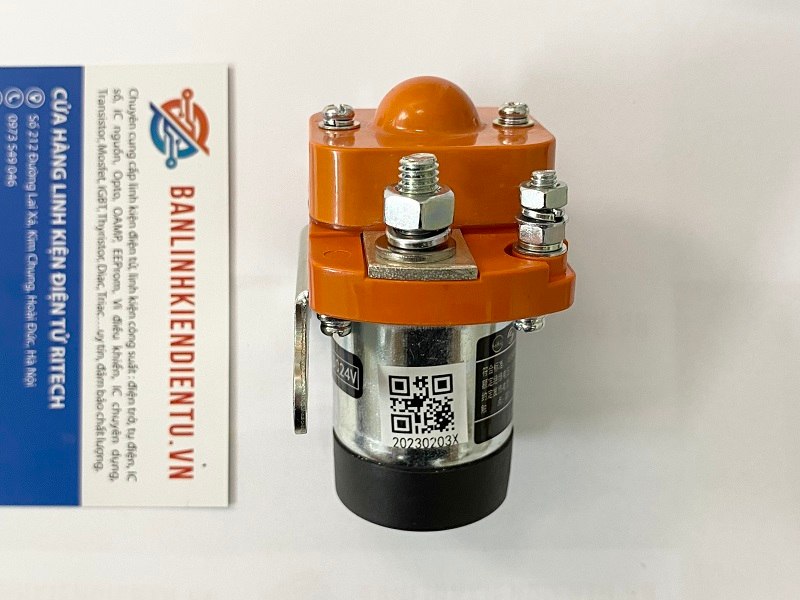

GSZ2-100S Contactor đơn DC24V dòng điện 100A 690V

GSZ2-100S Contactor đơn DC24V dòng điện 100A

Contactor (khởi động từ) là một thiết bị điện điều khiển từ xa, được thiết kế để đóng/ngắt mạch điện tự động dưới tải. Contactor thường được sử dụng trong các hệ thống công nghiệp, các mạch điều khiển động cơ, hệ thống điện năng lượng mặt trời, và các mạch công suất cao.

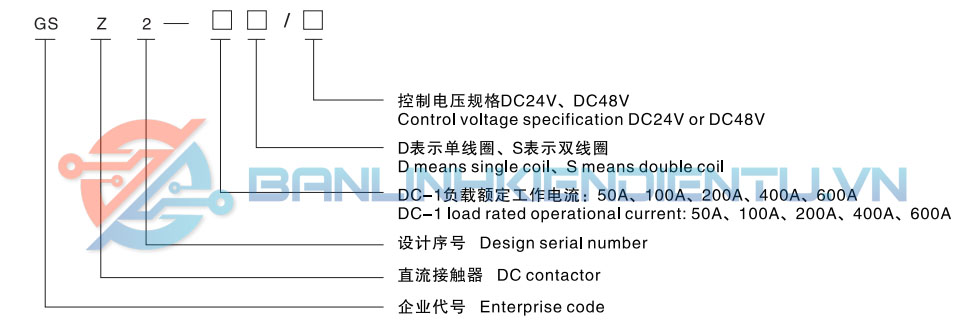

Giải thích tên gọi

Đặc điểm của Contactor GSZ2-100S

• Điện áp điều khiển cuộn dây: DC24V.
• Dòng điện định mức: 100A.
• Thiết kế: Contactor đơn (Single Pole).
• Kích thước: Nhỏ gọn, dễ dàng lắp đặt trong các tủ điện công nghiệp.
• Công suất đóng/ngắt: Phù hợp cho mạch điện áp DC và tải lớn.
• Chất liệu tiếp điểm: Đồng mạ bạc, giúp tăng khả năng dẫn điện và giảm tổn thất nhiệt.
• Vật liệu cách điện: Nhựa chịu nhiệt và cách điện tốt, đảm bảo an toàn khi hoạt động ở dòng cao.

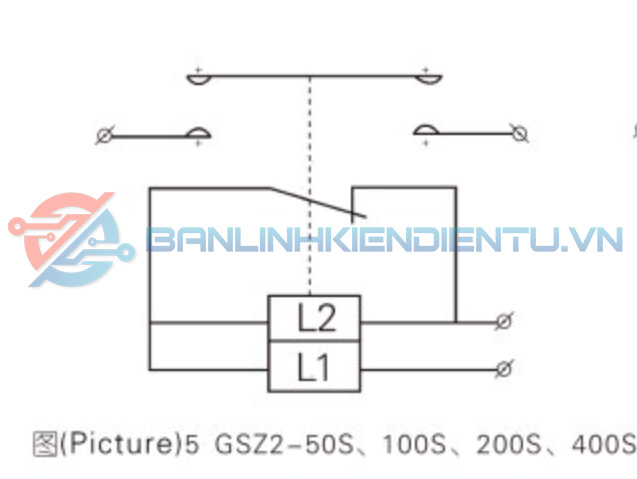

Nguyên lý hoạt động GSZ2-100S

• Khi có điện áp 24V DC cấp vào cuộn dây điều khiển của contactor, cuộn dây sinh ra từ trường hút phần lõi thép động, đóng tiếp điểm chính.
• Dòng điện từ nguồn được dẫn qua các tiếp điểm chính để cấp cho tải.
• Khi ngắt nguồn điện điều khiển, từ trường biến mất, lò xo bên trong đẩy lõi thép trở về vị trí ban đầu, mở tiếp điểm và ngắt dòng điện qua tải.

Chức năng của GSZ2-100S

1. Đóng/ngắt mạch điện tự động:
   • Được sử dụng để kiểm soát mạch điện áp cao và dòng điện lớn một cách an toàn.
2. Bảo vệ hệ thống:
   • Khi kết hợp với rơle nhiệt hoặc thiết bị bảo vệ khác, contactor giúp ngắt mạch khi phát hiện sự cố quá tải hoặc ngắn mạch.
3. Điều khiển động cơ:
   • Sử dụng trong hệ thống điều khiển động cơ DC, cho phép khởi động hoặc dừng động cơ từ xa.
4. Ứng dụng năng lượng tái tạo:
   • Lý tưởng cho hệ thống năng lượng mặt trời, gió, hoặc các mạch lưu trữ điện năng công suất cao.

Ưu điểm của Contactor GSZ2-100S

• Khả năng chịu tải cao: Dòng điện định mức lên đến 100A.
• Hoạt động ổn định: Đóng/ngắt chính xác, giảm thiểu nguy cơ tia lửa điện tại tiếp điểm.
• Bền bỉ: Chất liệu tiếp điểm và cơ cấu lò xo thiết kế tối ưu, cho tuổi thọ cao.
• An toàn: Vật liệu cách điện và khả năng chịu nhiệt tốt, phù hợp với môi trường khắc nghiệt.
• Tiêu thụ điện năng thấp: Cuộn dây điều khiển hiệu quả với nguồn DC24V.

Ứng dụng cụ thể

• Hệ thống điện công nghiệp: Được sử dụng trong tủ điện điều khiển, hệ thống phân phối điện DC công suất lớn.
• Hệ thống năng lượng mặt trời: Làm công tắc đóng/ngắt giữa pin năng lượng mặt trời, ắc quy và bộ inverter.
• Xe điện và hệ thống lưu trữ năng lượng: Kiểm soát dòng điện trong các hệ thống ắc quy và động cơ DC.
• Mạch điều khiển động cơ: Đóng/ngắt dòng khởi động hoặc vận hành các động cơ công suất cao.

Lưu ý khi sử dụng

• Lựa chọn đúng thông số: Đảm bảo điện áp cuộn dây và dòng tải phù hợp với thông số của contactor.
• Kiểm tra thường xuyên: Kiểm tra và vệ sinh tiếp điểm định kỳ để duy trì hiệu suất và độ bền.
• Sử dụng kèm bảo vệ: Kết hợp với cầu chì, aptomat, hoặc rơle nhiệt để bảo vệ toàn diện cho mạch điện.

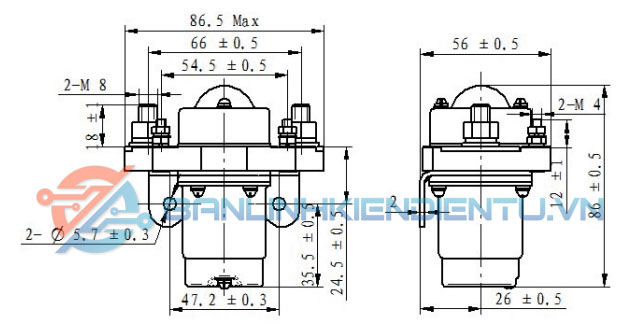

Kích thước GSZ2-100S

Contactor GSZ2-100S là giải pháp lý tưởng cho các ứng dụng cần khả năng kiểm soát dòng lớn, hoạt động ổn định và độ bền cao, đáp ứng nhu cầu của các hệ thống công nghiệp hiện đại.

Datasheet GSZ2-100S
