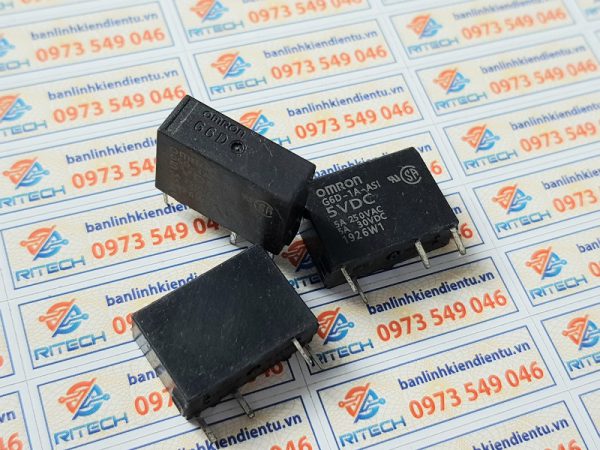

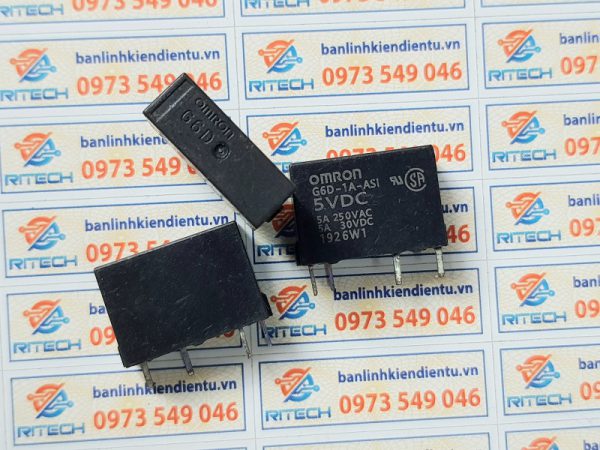

Relay G6D-1A-ASI, G6D-1A-ASI-5VDC 5VDC 5A 4 chân

Giới thiệu về G6D-1A-ASI

G6D-1A-ASI là một loại relay điện từ do OMRON sản xuất. Relay này được thiết kế để hoạt động với điện áp cuộn dây là 5V DC và có khả năng chuyển mạch dòng điện tải tối đa 5A. Đây là một relay với một tiếp điểm thường mở (SPST-NO), giúp điều khiển các thiết bị điện tử và mạch điện trong nhiều ứng dụng khác nhau. Relay G6D-1A-ASI 5VDC 5A là một linh kiện quan trọng trong các hệ thống điều khiển điện tử, giúp quản lý và bảo vệ các mạch điện một cách hiệu quả và đáng tin cậy.

Đặc trưng kỹ thuật

• Thiết kế nhỏ gọn: Relay G6D-1A-ASI được thiết kế với kích thước nhỏ gọn, phù hợp cho việc lắp đặt trong các bảng mạch có không gian hạn chế.
• Khả năng cách điện tốt: Relay có khả năng cách điện tốt giữa cuộn dây và tiếp điểm, đảm bảo an toàn cho mạch điện.
• Độ tin cậy cao: Được thiết kế để hoạt động ổn định và bền bỉ trong nhiều điều kiện môi trường khác nhau.
• Khả năng chống sốc và rung: Relay có khả năng chống chịu sốc và rung tốt, giúp hoạt động ổn định trong các môi trường công nghiệp khắc nghiệt.

• Nhiệt độ hoạt động (Operating Temperature Range): -40°C đến +70°C
  • Khoảng nhiệt độ mà relay có thể hoạt động ổn định.
• Độ ẩm hoạt động (Operating Humidity): 5% đến 85% RH
  • Khoảng độ ẩm hoạt động tối ưu cho relay.

Thông số kỹ thuật

• Điện áp cuộn dây (Coil Voltage): 5V DC
  • Đây là điện áp định mức cần thiết để kích hoạt cuộn dây của relay.
• Dòng điện cuộn dây (Coil Current): 79.4mA (ở 5V DC)
  • Dòng điện mà cuộn dây tiêu thụ khi relay hoạt động ở điện áp định mức.
• Điện trở cuộn dây (Coil Resistance): 63Ω
  • Điện trở của cuộn dây tại điện áp định mức.
• Cấu hình tiếp điểm (Contact Configuration): SPST-NO (Single Pole Single Throw – Normally Open)
  • Relay có một tiếp điểm đơn và tiếp điểm này ở trạng thái thường mở (NO). Khi relay không được kích hoạt, tiếp điểm này mở, không cho dòng điện chạy qua. Khi relay được kích hoạt, tiếp điểm đóng lại, cho phép dòng điện chạy qua.
• Dòng tải tiếp điểm tối đa (Max Contact Current): 5A
  • Dòng điện tối đa mà tiếp điểm của relay có thể chịu tải.
• Điện áp tải tiếp điểm tối đa (Max Contact Voltage):
  • 250V AC (cho tải AC)
  • 30V DC (cho tải DC)
• Công suất chuyển mạch tối đa (Max Switching Power):
  • 1250 VA (tải AC)
  • 150 W (tải DC)

Sơ đồ kết nối nội bộ

Ứng dụng

• Điều khiển thiết bị điện tử: Được sử dụng để điều khiển đèn, động cơ, và các thiết bị điện khác.
• Tự động hóa công nghiệp: Sử dụng trong các hệ thống điều khiển tự động và mạch bảo vệ.
• Hệ thống viễn thông: Relay này cũng có thể được ứng dụng trong các hệ thống viễn thông để chuyển mạch tín hiệu.

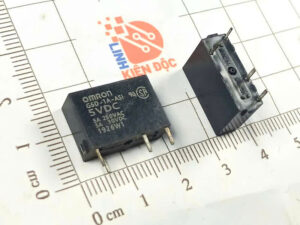

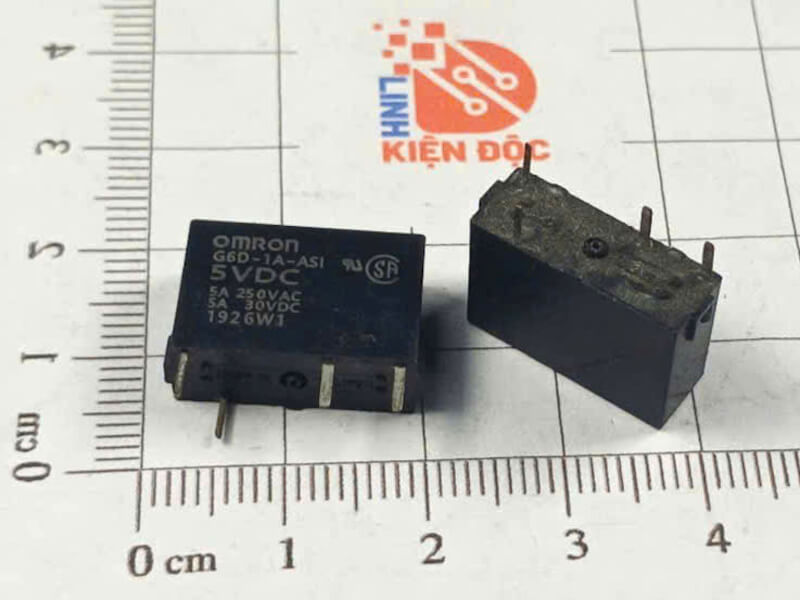

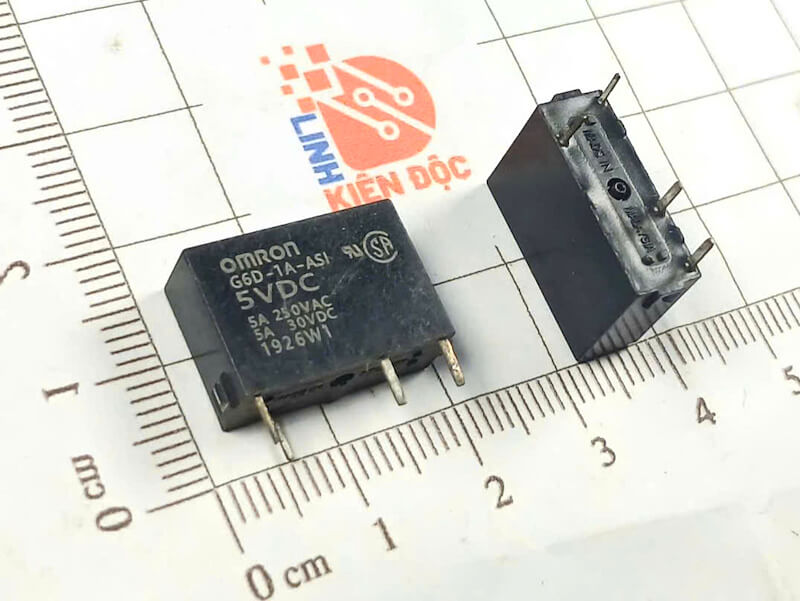

Kích thước G6D-1A-ASI

Xem thêm: Nhiều loại Relay 5V khác

Datasheet G6D-1A-ASI
