FP15R12W1T4 IGBT Infineon 15A 1200V

Giới thiệu FP15R12W1T4

FP15R12W1T4 là mô-đun IGBT của Infineon với dòng điện định mức 15A và điện áp chịu đựng 1200V. Mô-đun này thuộc dòng EconoPACK™ của Infineon, được thiết kế cho các ứng dụng công suất nhỏ đến trung bình. Nhờ vào công nghệ IGBT thế hệ mới, FP15R12W1T4 có khả năng chuyển mạch nhanh và hiệu suất cao, đặc biệt phù hợp cho các ứng dụng công nghiệp đòi hỏi độ tin cậy và hiệu quả.

Đặc điểm FP15R12W1T4

• Điện áp chịu đựng cao (1200V): Cho phép mô-đun hoạt động ổn định trong môi trường có điện áp cao.
• Dòng điện 15A: Phù hợp cho các ứng dụng yêu cầu dòng điện trung bình.
• Công nghệ IGBT thế hệ thứ 4: Giúp giảm tổn thất năng lượng khi chuyển mạch và cải thiện hiệu suất tổng thể.
• Tích hợp diode phục hồi nhanh: Tăng cường khả năng giảm thiểu tổn thất chuyển mạch và nâng cao hiệu suất của hệ thống.
• Thiết kế EconoPACK™: Tối ưu hóa không gian và giúp dễ dàng lắp đặt trong các hệ thống công nghiệp khác nhau.

Ứng dụng FP15R12W1T4

• Biến tần công nghiệp: Sử dụng trong các hệ thống biến tần công suất nhỏ và trung bình, điều khiển tốc độ động cơ.
• Điều khiển động cơ: Thích hợp cho các ứng dụng điều khiển động cơ cảm ứng hoặc động cơ đồng bộ.
• Nguồn điện liên tục (UPS): Đảm bảo hiệu suất chuyển đổi năng lượng trong các hệ thống nguồn dự phòng và liên tục.
• Thiết bị năng lượng tái tạo: Được sử dụng trong hệ thống năng lượng mặt trời và gió, giúp tối ưu hóa hiệu suất chuyển đổi năng lượng.

Thông số kĩ thuật FP15R12W1T4

• Dòng điện cực thu (I_C): 15A
• Điện áp cực thu-emitter (V_CE): 1200V
• Điện áp bảo hòa cực thu-emitter (V_CE(sat)): Khoảng 2.0V
• Điện áp cực cổng điều khiển (V_GE): ±20V
• Thời gian bật (t_on): Nhanh, tối ưu cho các ứng dụng có tần số chuyển mạch cao.
• Nhiệt độ hoạt động: -40°C đến +150°C
• Gói module EconoPACK™: Thiết kế giúp tản nhiệt tốt, dễ lắp đặt và tích hợp vào hệ thống.

Sơ đồ cấu tạo FP15R12W1T4

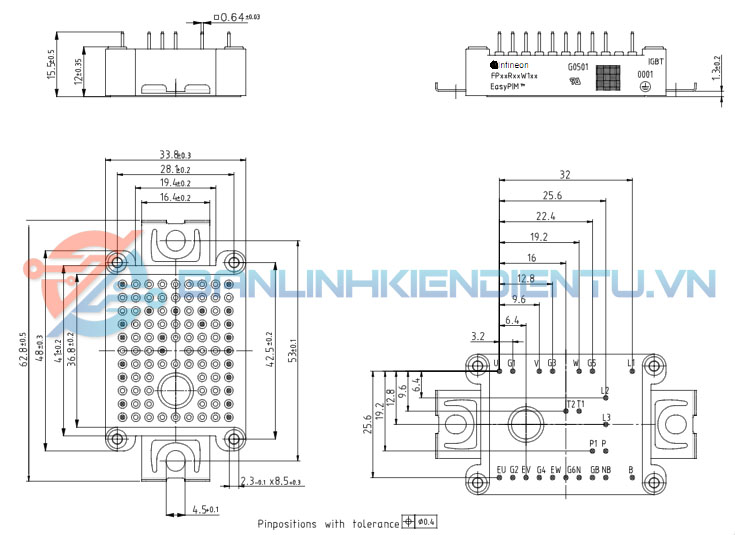

Kích thước FP15R12W1T4

Xem thêm :Nhiều sản phẩm IGBT khác tại đây

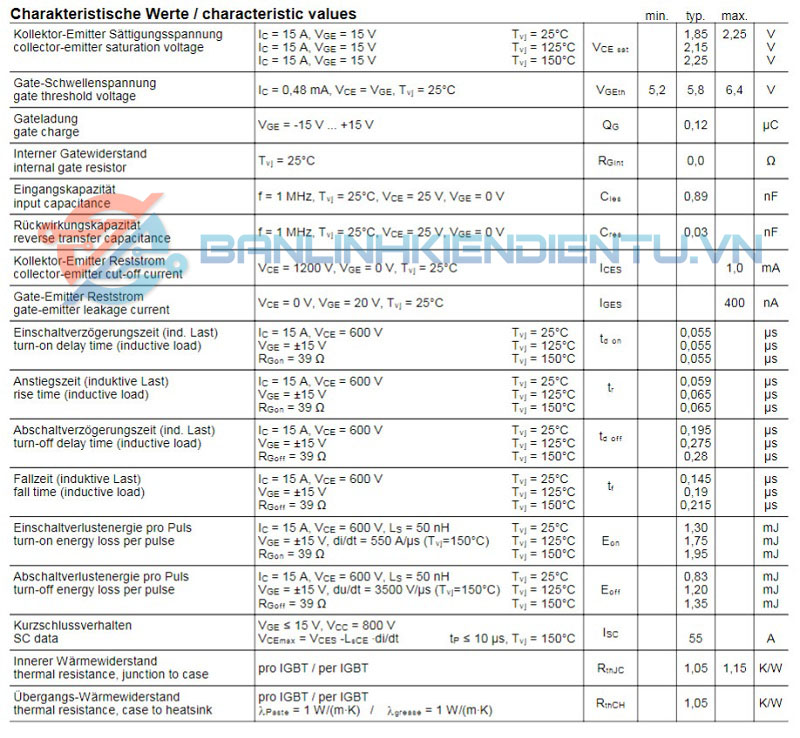

Datasheet FP15R12W1T4
