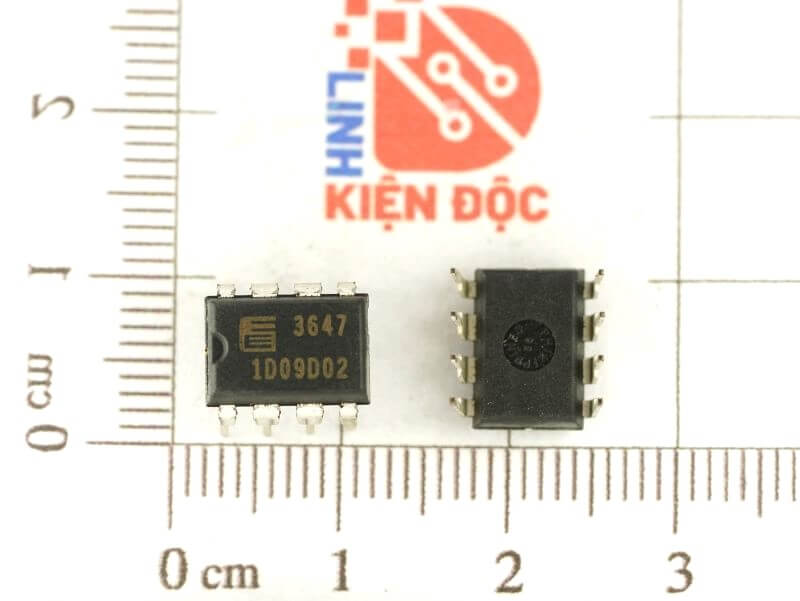

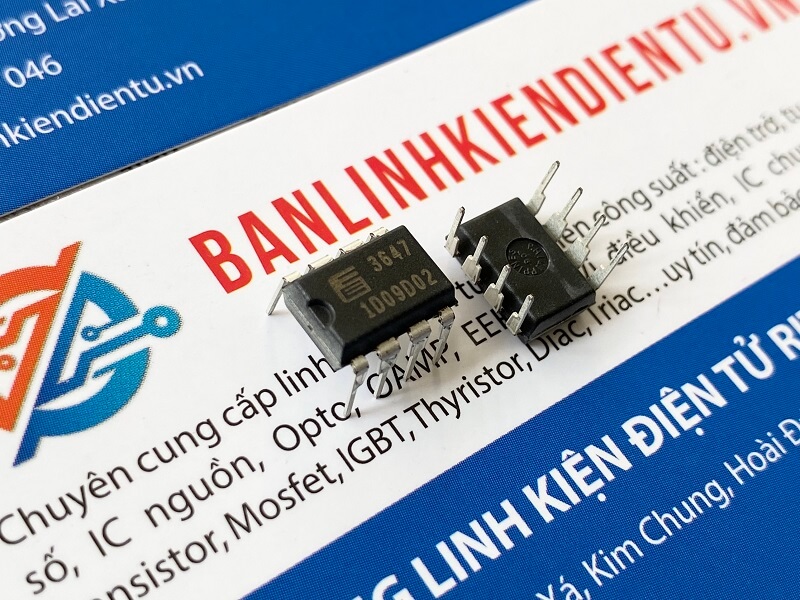

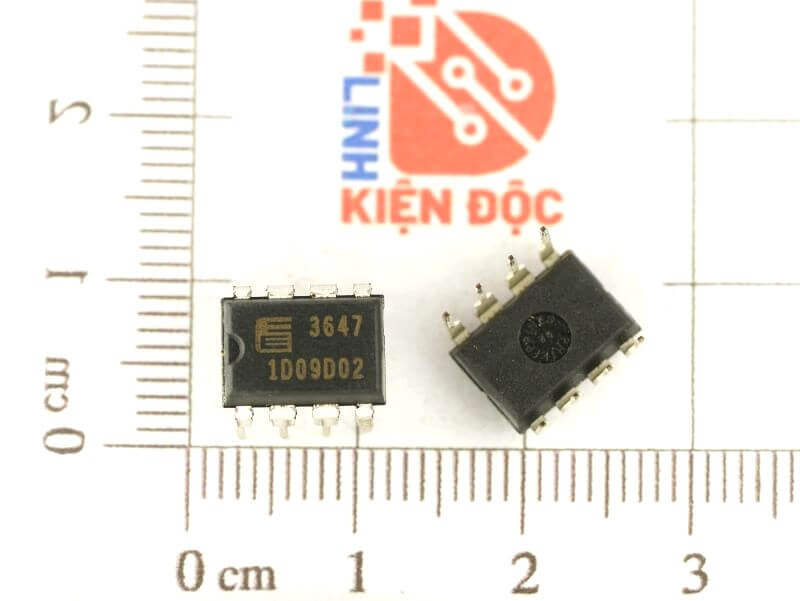

FA3647 3647 IC Nguồn điều khiển DIP-8

Giới thiệu chi tiết về IC Nguồn FA3647 / 3647

IC FA3647 (hoặc FA3647D) là một mạch tích hợp nguồn điều khiển, được thiết kế trong định dạng DIP-8. Mạch này chủ yếu được sử dụng để cung cấp và điều khiển điện áp ổn định cho các ứng dụng điện tử như vi điều khiển, cảm biến và các thiết bị tiêu dùng.

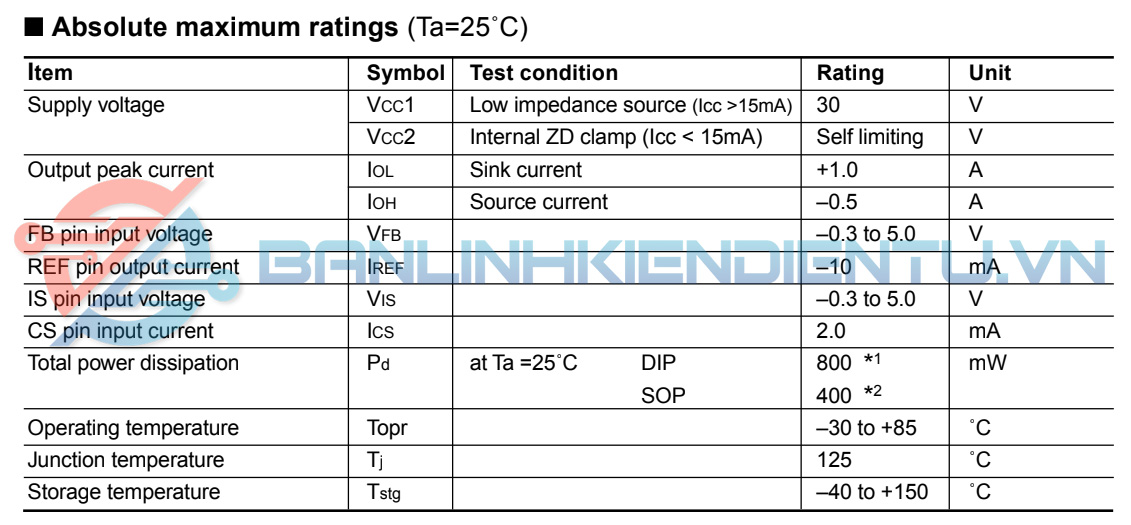

Thông số kỹ thuật FA3647

• Loại package: DIP-8 (8 chân, cấu trúc hình chữ nhật)
• Điện áp đầu vào: Thường từ 4.5V đến 30V.
• Điện áp đầu ra: Có thể điều chỉnh, phổ biến là 5V hoặc 12V.
• Dòng điện đầu ra: Lên đến 1.5A hoặc hơn, tùy thuộc vào thiết kế và điều kiện hoạt động.
• Tần số hoạt động: Khoảng 100kHz đến 500kHz, giúp tối ưu hóa hiệu suất chuyển đổi.
• Nhiệt độ hoạt động: Từ -40°C đến 85°C, phù hợp cho nhiều môi trường.

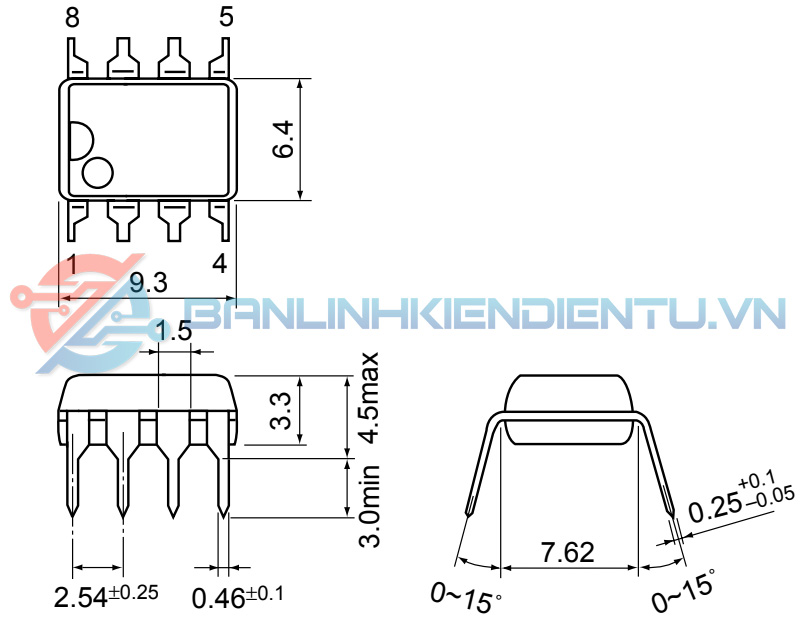

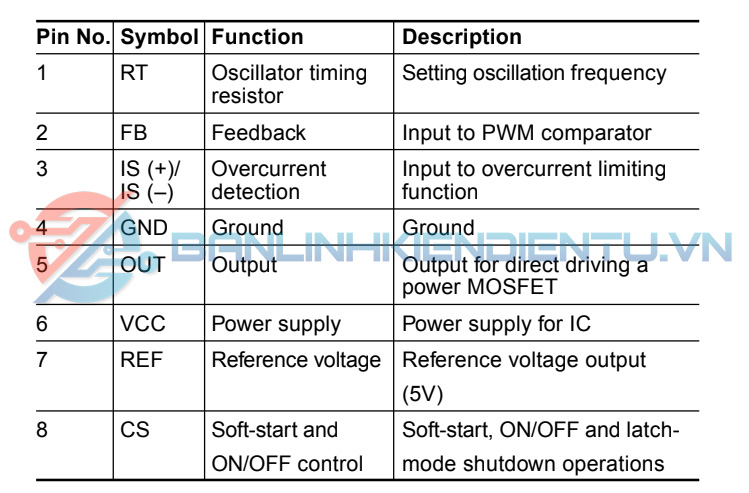

Kích thước và chân FA3647

Chức năng FA3647

1. Chuyển đổi điện áp: FA3647 chuyển đổi điện áp DC đầu vào thành điện áp DC đầu ra ổn định, phục vụ cho các mạch điện tử.
2. Ổn định điện áp: Đảm bảo điện áp đầu ra không thay đổi ngay cả khi điện áp đầu vào có dao động.
3. Bảo vệ quá tải và ngắn mạch: Tích hợp các chức năng bảo vệ để ngăn ngừa hư hỏng mạch.
4. Tiết kiệm năng lượng: Thiết kế hiệu quả giúp giảm tiêu thụ năng lượng.

Nguyên lý hoạt động FA3647

1. Nhận điện áp đầu vào: IC nhận nguồn điện DC từ nguồn cấp, như pin hoặc bộ chuyển đổi AC-DC.
2. Điều chế xung: Sử dụng công nghệ PWM để tạo ra các xung điện áp, điều chỉnh độ rộng xung nhằm kiểm soát điện áp đầu ra.
3. Chuyển đổi điện áp: Các xung PWM điều khiển transistor trong mạch để chuyển đổi điện áp đầu vào thành điện áp đầu ra.
4. Lọc và ổn định: Các tụ điện và cuộn cảm được sử dụng để lọc và làm phẳng xung điện áp, tạo ra điện áp DC ổn định.
5. Bảo vệ và điều khiển: Mạch bảo vệ giúp ngăn ngừa tình trạng quá tải hoặc ngắn mạch.
6. Điều chỉnh điện áp: Có khả năng điều chỉnh điện áp đầu ra thông qua các chân điều khiển.

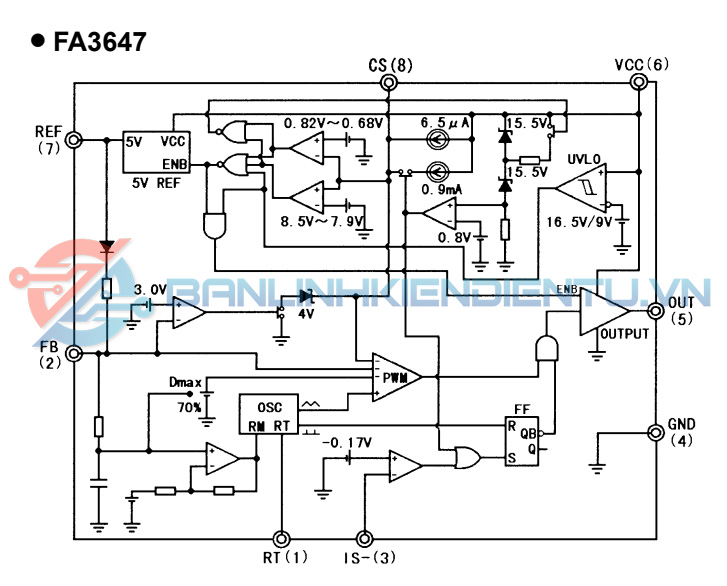

Sơ đồ khối FA3647

Ứng dụng FA3647

1. Nguồn cung cấp cho vi điều khiển: Thích hợp cho các hệ thống nhúng và thiết bị IoT.
2. Mạch điều khiển: Sử dụng trong các ứng dụng tự động hóa và điều khiển.
3. Thiết bị tiêu dùng: Phù hợp cho các sản phẩm gia dụng như máy tính, quạt và các thiết bị cần điện áp ổn định.
4. Thiết bị công nghiệp: Ứng dụng trong các mạch điều khiển công nghiệp và hệ thống tự động hóa.

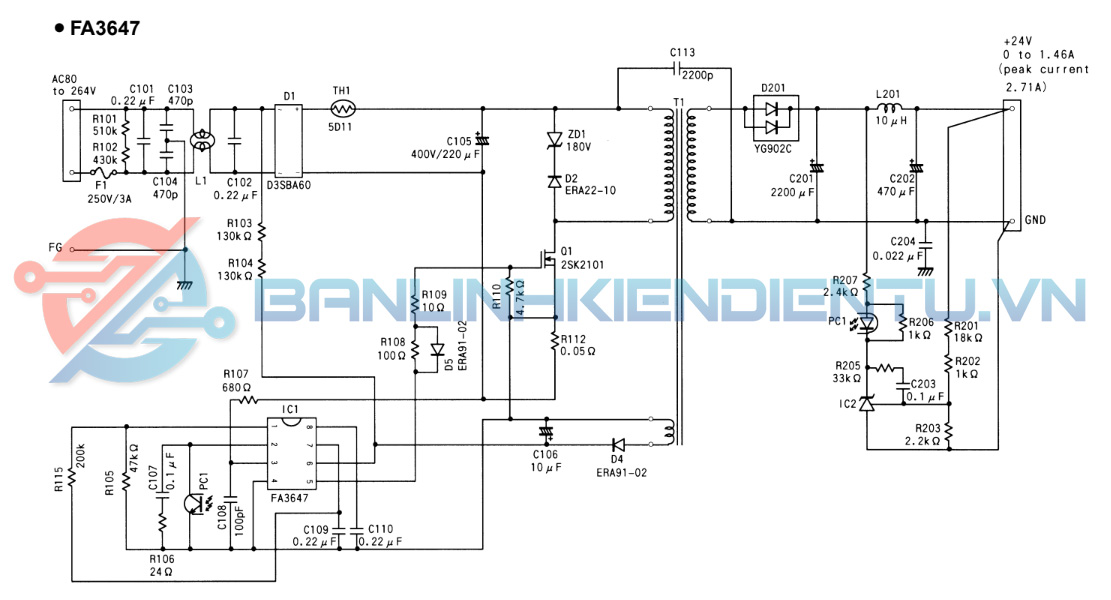

Sơ đồ mạch ứng dụng FA3647

Lưu ý khi sử dụng FA3647

• Kết nối đúng cách: Đảm bảo các chân của IC được kết nối đúng theo sơ đồ mạch.
• Kiểm tra điện áp đầu vào: Đảm bảo điện áp không vượt quá mức quy định để bảo vệ IC.
• Tản nhiệt: Cần có giải pháp tản nhiệt cho các ứng dụng yêu cầu công suất cao.
• Bảo trì định kỳ: Thực hiện kiểm tra và bảo trì để đảm bảo hiệu suất hoạt động ổn định.

Kết luận

IC nguồn FA3647 / 3647 là một giải pháp hiệu quả cho các ứng dụng cần nguồn điện ổn định và đáng tin cậy. Với thiết kế tối ưu và thông số kỹ thuật phù hợp, nó được sử dụng rộng rãi trong nhiều lĩnh vực trong điện tử và tự động hóa.

Xem thêm những mã IC khác tại đây

Datasheet của FA3647
