EXB841 IC Điều Khiển IGBT
100,000₫
Mã sản phẩm: EXB841
Loại linh kiện: IC
Kiểu chân: ZIP-13
Hình thức : Mới
Tình trạng : Còn hàng
Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển.
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển.
Giới thiệu EXB841
EXB841 là một IC điều khiển IGBT (Insulated Gate Bipolar Transistor) được thiết kế để cung cấp giải pháp điều khiển hiệu quả cho các ứng dụng công suất cao. IC này thường được sử dụng trong các hệ thống như biến tần, nguồn điện công suất và các ứng dụng điều khiển động cơ.

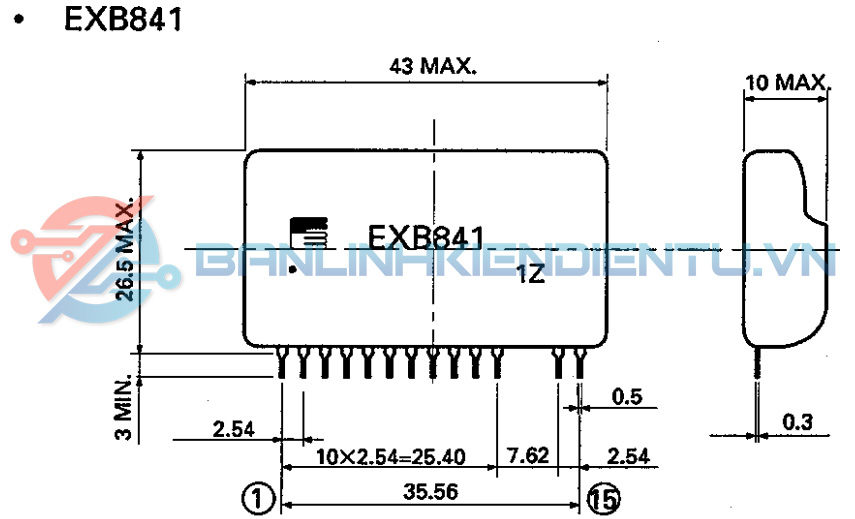

Kích thước EXB841

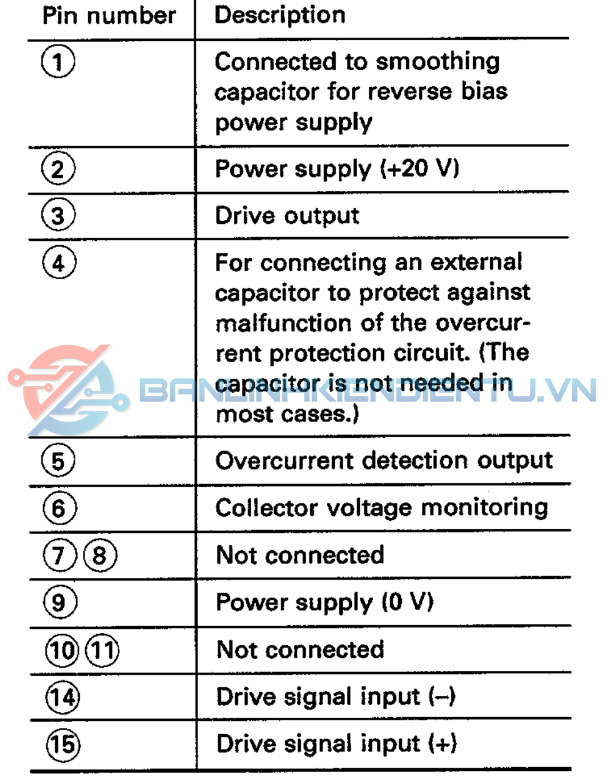

Bảng mô tả chân EXB841

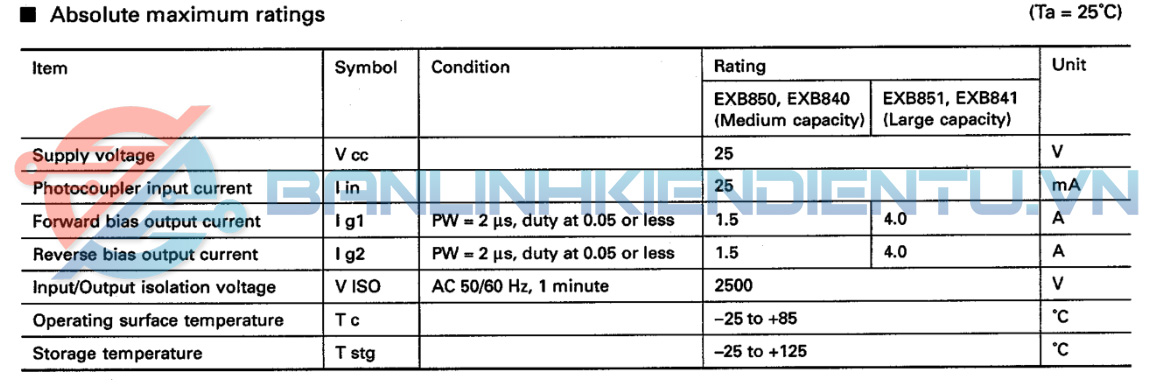

Thông số kỹ thuật EXB841
- Điện áp cung cấp: Từ 15V đến 20V.
- Tín hiệu đầu vào: Có thể điều khiển bằng tín hiệu logic từ vi điều khiển hoặc mạch điều khiển khác.
- Dòng điện đầu ra: Có khả năng cung cấp dòng điện lớn để điều khiển các IGBT, đảm bảo chuyển mạch nhanh chóng.
- Tốc độ chuyển mạch: Tối ưu hóa cho tốc độ chuyển mạch nhanh, giảm thiểu tổn thất năng lượng.
- Đóng gói: Thường được cung cấp trong dạng DIP hoặc SOP, thuận tiện cho lắp ráp.
Nguyên lý hoạt động EXB841
EXB841 hoạt động bằng cách nhận tín hiệu đầu vào từ mạch điều khiển và chuyển đổi tín hiệu này thành tín hiệu điều khiển cho IGBT. Khi có tín hiệu logic, IC sẽ cung cấp xung điều khiển, làm cho IGBT hoạt động (bật hoặc tắt). Quá trình này giúp điều chỉnh dòng điện và điện áp trong mạch công suất.
Sơ đồ khối EXB841
Chức năng chính EXB841
- Điều khiển IGBT: Cung cấp tín hiệu điều khiển mạnh mẽ cho IGBT, đảm bảo chuyển mạch nhanh và hiệu quả.
- Cách ly: Tích hợp cách ly giữa mạch điều khiển và mạch công suất, bảo vệ các thiết bị nhạy cảm khỏi điện áp cao.
- Tích hợp các tính năng bảo vệ: Chống quá dòng, quá nhiệt và các tình huống bất thường khác, giúp nâng cao độ tin cậy của hệ thống.
- Tối ưu hóa hiệu suất: Giúp giảm tổn thất năng lượng và tăng hiệu suất cho các ứng dụng công suất cao.
Ứng dụng EXB841
EXB841 được sử dụng trong nhiều lĩnh vực khác nhau, bao gồm:
- Biến tần: Trong các hệ thống điều khiển động cơ và cung cấp năng lượng cho máy móc công nghiệp.
- Nguồn điện công suất: Sử dụng trong các nguồn điện để điều chỉnh điện áp và dòng điện.
- Hệ thống tự động hóa: Cung cấp điều khiển cho các thiết bị tự động trong sản xuất.
Xem thêm nhiều sản phẩm IC khác
Datasheet của EXB841
