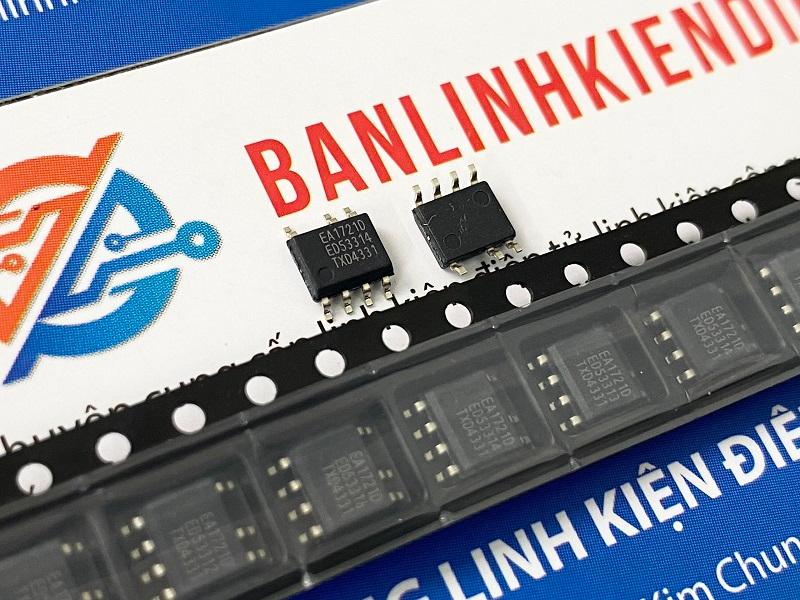

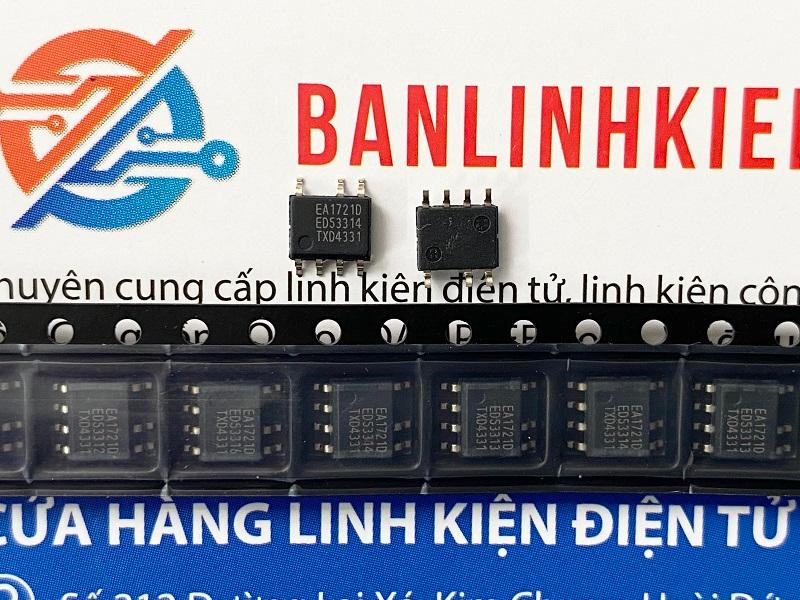

EA1721D TEA1721DT TEA1721 IC nguồn SOP-7

Giới thiệu về IC EA1721D:

• TEA1721 là một mô-đun nhỏ và chi phí thấp IC điều khiển bộ nguồn (SMPS) cho các ứng dụng công suất thấp (lên đến 5 W) và hoạt động trực tiếp từ đầu vào nguồn điện chính đã được chỉnh lưu. Thiết bị này bao gồm một công tắc nguồn điện áp cao (700 V) và đã được tối ưu hóa cho cấu trúc liên kết bộ chuyển đổi flyback để mang lại hiệu quả cao trên toàn bộ dải tải với mức tiêu thụ điện năng cực thấp trong điều kiện không tải. Nó cung cấp một mạch để khởi động trực tiếp từ điện áp nguồn đã được chỉnh lưu mà không cần bất kỳ mạch xả bên ngoài nào.
• Bộ chuyển đổi hoạt động như một nguồn điện áp được điều chỉnh từ không tải đến dòng điện đầu ra tối đa và hoạt động như nguồn dòng điện cung cấp dòng điện tối đa trên một dải điện áp đầu ra rộng. Sử dụng TEA1721, một bộ chuyển đổi công suất thấp có thể được chế tạo với chi phí tối thiểu và số lượng linh kiện bên ngoài tối thiểu.
• Bộ điều khiển điều chỉnh điện áp đầu ra với cảm biến phía sơ cấp giúp loại bỏ nhu cầu về mạch phản hồi thứ cấp bổ sung và đơn giản hóa thiết kế. Ở các mức công suất cao hơn, chế độ điều khiển tần số và dòng điện được sử dụng. Nó hoạt động với điều khiển chế độ Burst ở mức công suất thấp và điều kiện không tải. Chế độ liên tục giảm thiểu tiếng ồn có thể nghe được và cung cấp trạng thái tiết kiệm năng lượng giúp giảm tiêu thụ điện năng trong điều kiện không tải. Tần số chế độ Burst là 430 Hz cho phép tiêu thụ điện năng không tải dưới <10 mW ở đầu vào nguồn điện cao.

Đặc trưng và thông số kỹ thuật IC EA1721D:

• Các tính năng về nguồn:
• Bộ điều khiển SMPS công suất thấp với công tắc nguồn tích hợp được thiết kế cho các ứng dụng lên đến 5 W
• Công tắc nguồn điện áp cao 700 V cho hoạt động điện lưới toàn cầu
• Cảm biến sơ cấp để kiểm soát điện áp đầu ra mà không cần bộ ghép quang và mạch phản hồi thứ cấp
• Giảm thiểu tiếng ồn có thể nghe thấy ở mọi chế độ hoạt động
• Sạc pin qua USB và tuân thủ Energy Star 2.0
• Cho phép tiêu thụ điện năng không tải dưới <10 mW
• Kết hợp mạch khởi động điện áp cao với mức tiêu thụ dòng điện bằng không trong hoạt động chuyển mạch bình thường.
• Chức năng bảo vệ:
• Bảo vệ quá áp (OVP) trên chân cung cấp IC và trên chân điều khiển phản hồi (FB) với tính năng tự động khởi động lại.
• Bảo vệ UnderVoltage LockOut (UVLO) trên chân cấp nguồn IC.
• Bảo vệ quá nhiệt (OTP).
• Khởi động mềm bằng cách giảm dòng điện đỉnh cho điện áp đầu ra bằng không và thấp.

Các ứng dụng:

• Bộ sạc pin cho điện thoại di động và các bộ điều hợp công suất thấp khác lên đến 5 W.
• Nguồn cung cấp ở chế độ chờ cho TV và PC để bàn.

Cấu trúc bên trong của IC EA1721D:

Sơ đồ chân và chức năng các chân:

Kích thước IC:

Datasheet của IC EA1721D:
