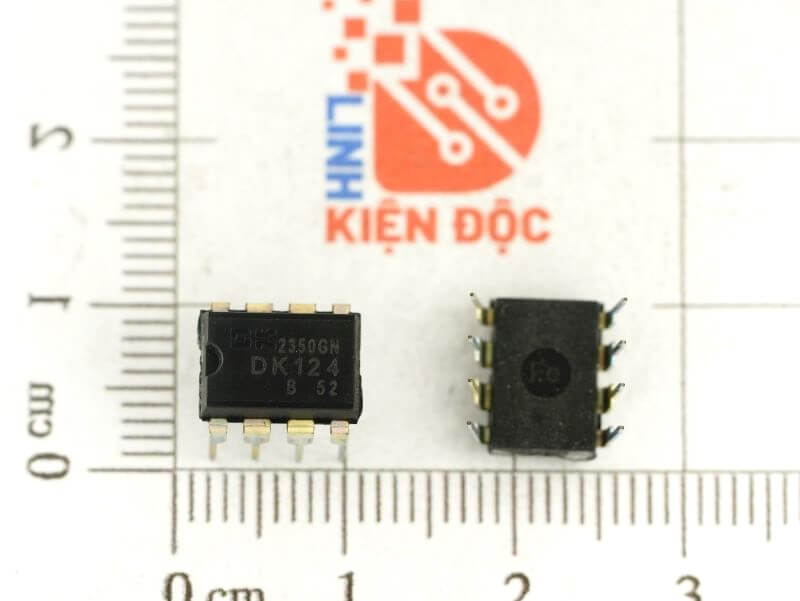

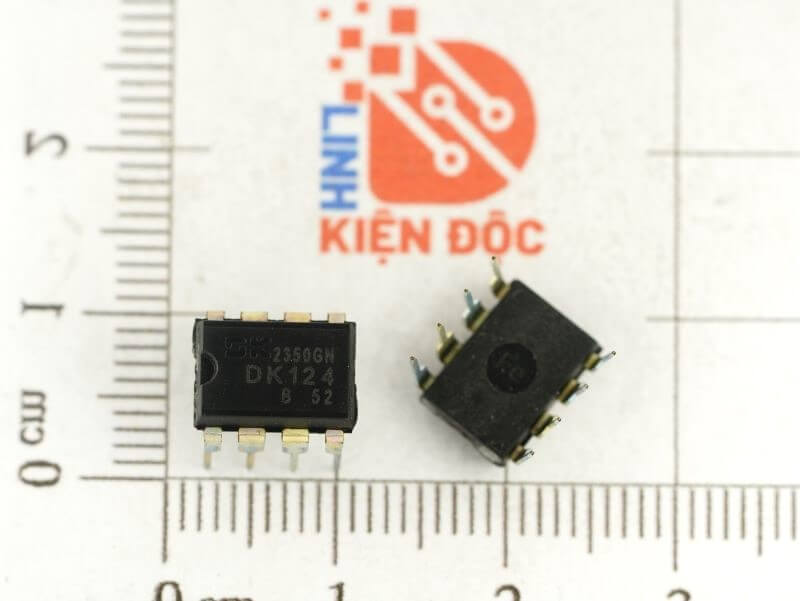

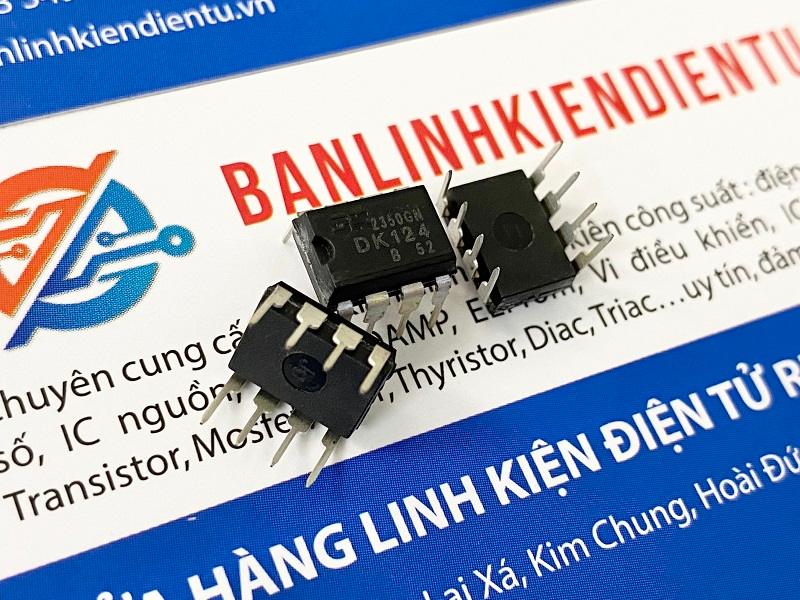

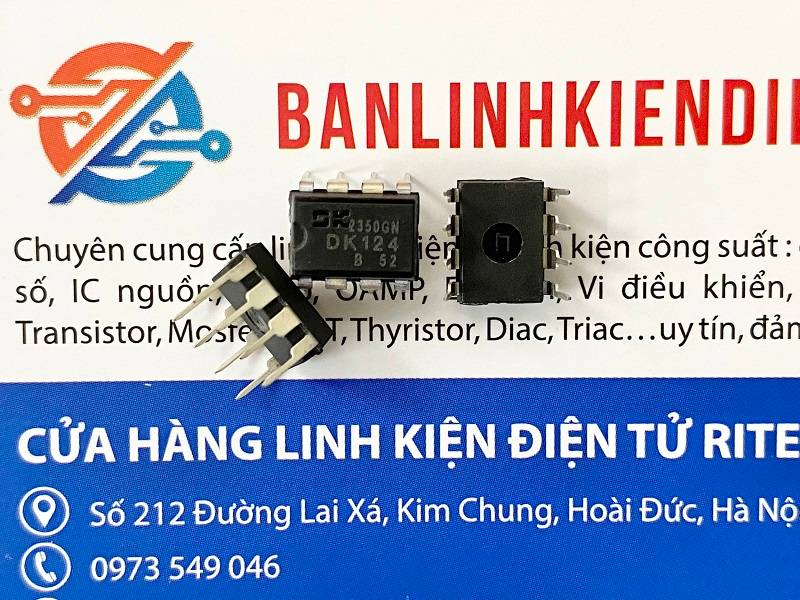

DK124 IC Nguồn DIP-8

Giới thiệu chi tiết về IC Nguồn DK124

IC DK124 là một mạch tích hợp nguồn DC-DC dạng DIP-8, được thiết kế để cung cấp điện áp ổn định cho các thiết bị điện tử. Với kích thước nhỏ gọn và khả năng hoạt động hiệu quả, DK124 thường được sử dụng trong nhiều ứng dụng như vi điều khiển, cảm biến, và các thiết bị tiêu dùng.

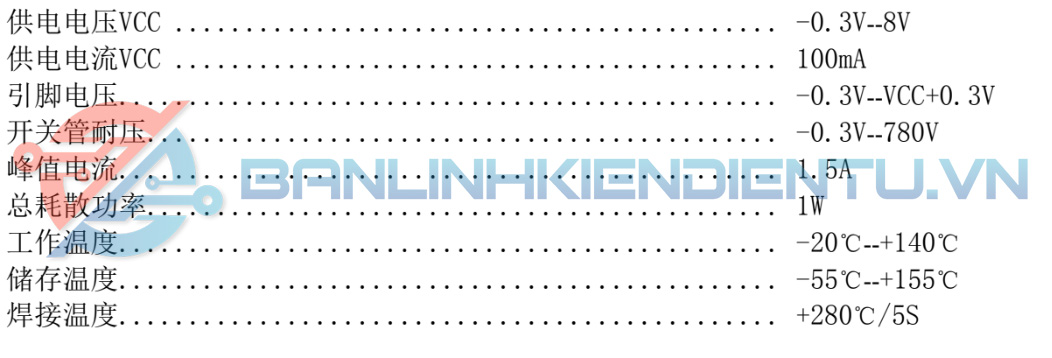

Thông số kỹ thuật DK124

• Loại package: DIP-8 (8 chân, bố trí dạng hàng ngang)
• Điện áp đầu vào: Thường từ 5V đến 30V (tùy thuộc vào ứng dụng).
• Điện áp đầu ra: Có thể tùy chỉnh, phổ biến nhất là 5V và 12V.
• Dòng điện đầu ra: Thường đạt tối đa 1A.
• Tần số hoạt động: Khoảng 100kHz, giúp tăng hiệu suất chuyển đổi.
• Nhiệt độ hoạt động: Có thể hoạt động trong khoảng -40°C đến 85°C, phù hợp với nhiều môi trường.

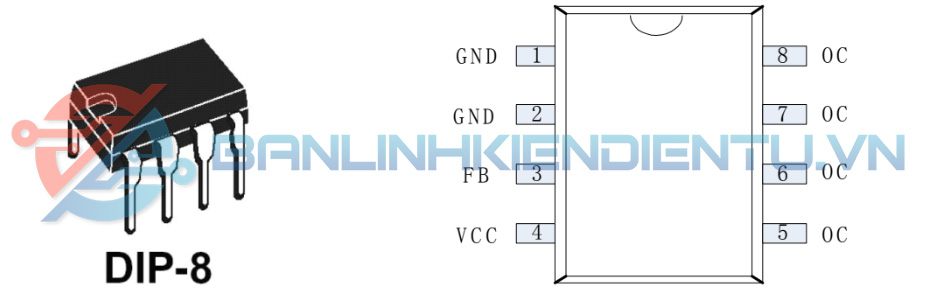

Sơ đồ cấu tạo chân DK124

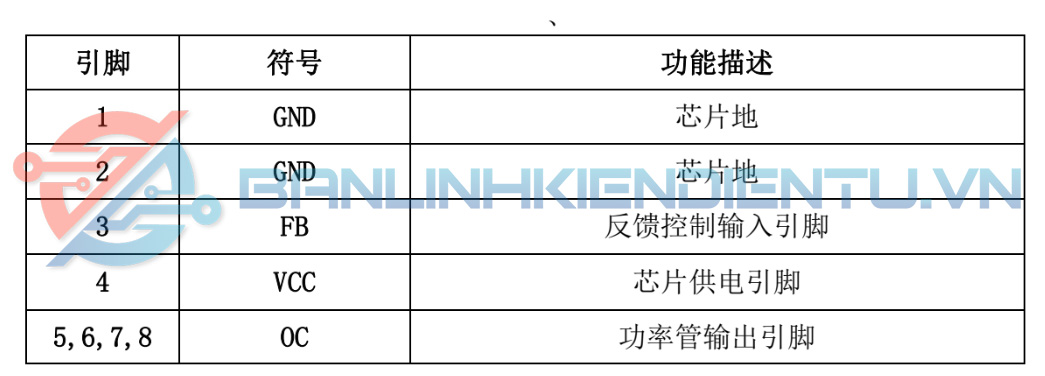

Bảng mô tả chân DK124

Kích thước DK124

Chức năng DK124

1. Chuyển đổi điện áp: DK124 chuyển đổi điện áp DC đầu vào thành điện áp DC đầu ra ổn định.
2. Ổn định điện áp: IC đảm bảo điện áp đầu ra luôn ổn định ngay cả khi điện áp đầu vào thay đổi.
3. Bảo vệ quá tải: Tích hợp các chức năng bảo vệ để ngăn ngừa hư hỏng do quá tải hoặc ngắn mạch.
4. Tiết kiệm năng lượng: Với hiệu suất cao, DK124 giúp giảm mức tiêu thụ năng lượng.

Nguyên lý hoạt động DK124

1. Nhận điện áp đầu vào: DK124 nhận nguồn điện DC từ nguồn cung cấp.
2. Điều chế xung: Sử dụng công nghệ PWM để điều chỉnh độ rộng của xung điện áp.
3. Chuyển đổi điện áp: Các xung PWM điều khiển transistor hoặc MOSFET để chuyển đổi điện áp đầu vào thành điện áp đầu ra.
4. Lọc và ổn định: Sử dụng tụ điện và cuộn cảm để lọc các xung điện áp, tạo ra điện áp DC ổn định.
5. Bảo vệ và điều khiển: Các mạch bảo vệ tích hợp giúp bảo vệ mạch khỏi quá tải và ngắn mạch.
6. Điều chỉnh điện áp: Khả năng điều chỉnh điện áp đầu ra thông qua các chân điều khiển.

Ứng dụng DK124

1. Nguồn cung cấp cho vi điều khiển: Thích hợp cho các hệ thống nhúng.
2. Mạch điều khiển: Sử dụng trong các thiết bị IoT.
3. Thiết bị tiêu dùng: Áp dụng trong các sản phẩm gia dụng như máy tính và quạt.
4. Thiết bị công nghiệp: Thích hợp cho các ứng dụng trong môi trường công nghiệp.

Sơ đồ mạch ứng dụng DK124

Lưu ý khi sử dụng DK124

• Kết nối đúng cách: Đảm bảo các chân được kết nối chính xác.
• Kiểm tra điện áp đầu vào: Đảm bảo điện áp không vượt quá mức quy định.
• Tản nhiệt: Cần thiết kế hệ thống tản nhiệt cho các ứng dụng công suất cao.
• Bảo trì định kỳ: Thực hiện kiểm tra để đảm bảo hiệu suất hoạt động.

Kết luận

IC nguồn DK124 là một giải pháp hiệu quả cho các ứng dụng cần nguồn điện ổn định. Với khả năng chuyển đổi điện áp, bảo vệ quá tải, và tính năng tiết kiệm năng lượng, nó là lựa chọn đáng tin cậy cho nhiều lĩnh vực trong điện tử và tự động hóa.

Xem thêm những mã IC khác tại đây

Datasheet của DK124
