Diode cầu chỉnh lưu 3 pha DDB6U84N16RR Infineon 85A 1600V

Giới thiệu về DDB6U84N16RR

DDB6U84N16RR là một module IGBT (Insulated Gate Bipolar Transistor) với khả năng xử lý công suất cao và điện áp cao, thường được sử dụng trong các ứng dụng điện công nghiệp và hệ thống điều khiển công suất. Module này kết hợp tính năng của transistor lưỡng cực và transistor hiệu ứng trường (MOSFET), mang lại khả năng điều khiển dòng điện và điện áp hiệu quả.

DDB6U84N16RR là một module IGBT mạnh mẽ với khả năng chịu điện áp lên đến 1600V và dòng điện lên đến 84A. Nhờ vào khả năng chuyển mạch nhanh và tổn thất năng lượng thấp, module này được sử dụng rộng rãi trong các ứng dụng điện công nghiệp, bộ biến tần, và hệ thống điều khiển công suất. Với thiết kế tích hợp và hiệu suất cao, DDB6U84N16RR là lựa chọn lý tưởng cho các hệ thống năng lượng và ứng dụng công suất.

Đặc điểm nổi bật DDB6U84N16RR

• Công nghệ IGBT: DDB6U84N16RR sử dụng công nghệ IGBT, giúp điều khiển dòng điện và điện áp một cách hiệu quả, với tổn thất năng lượng thấp và tốc độ chuyển mạch cao.
• Điện áp hoạt động cao: Module này có thể chịu được điện áp lên đến 1600V, giúp bảo vệ các mạch điện khỏi các sự cố điện áp cao.
• Dòng điện lớn: DDB6U84N16RR có khả năng dẫn dòng lên đến 84A, phù hợp cho các ứng dụng yêu cầu công suất lớn.
• Thiết kế tích hợp: Với thiết kế tích hợp, module giúp tiết kiệm không gian và dễ dàng lắp đặt trong các hệ thống điện công nghiệp.

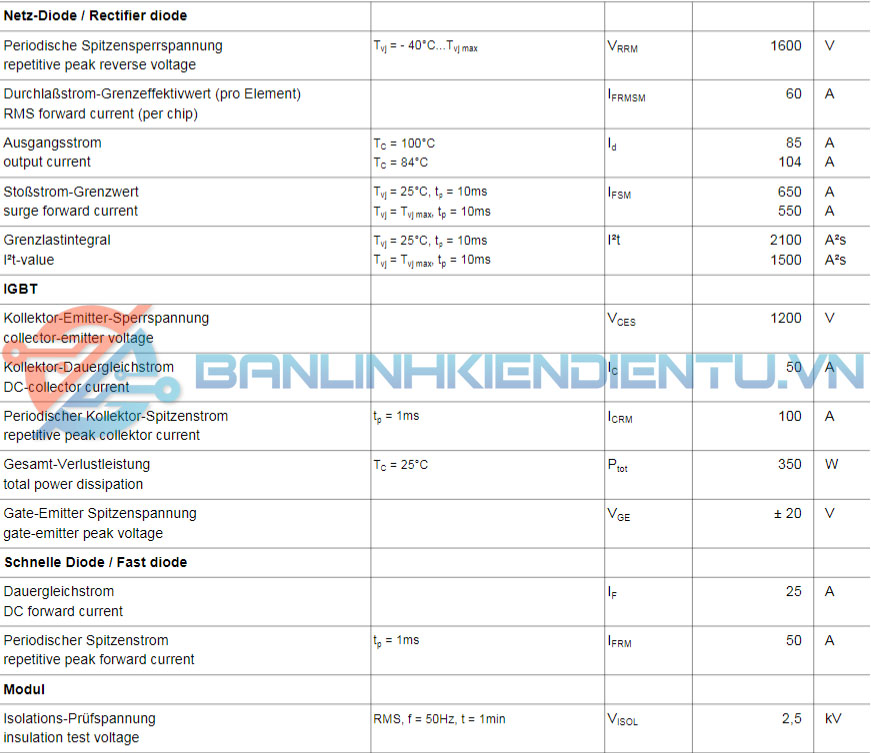

Thông số kỹ thuật DDB6U84N16RR

• Dòng điện định mức (Ic): 84A
  • Dòng điện tối đa mà module có thể dẫn liên tục trong điều kiện hoạt động bình thường.
• Điện áp ngược cực đại (Vce): 1600V
  • Điện áp ngược cực đại mà module có thể chịu mà không bị phá hủy.
• Điện áp rơi (Vcesat): Thấp
  • Điện áp rơi trên IGBT khi nó dẫn dòng, giúp tối ưu hóa hiệu suất và giảm tổn thất năng lượng.
• Nhiệt độ hoạt động (Tj): -40°C đến +150°C
  • Dải nhiệt độ hoạt động rộng, cho phép module này hoạt động ổn định trong các môi trường khắc nghiệt.
• Gói (Package): Thường là dạng gói module với các chân kết nối rõ ràng, dễ dàng cho việc lắp đặt và kết nối.

Ứng dụng DDB6U84N16RR

• Bộ biến tần: DDB6U84N16RR thường được sử dụng trong các bộ biến tần để điều khiển tốc độ và mô men xoắn của động cơ điện.
• Hệ thống điều khiển công suất: Module này có thể được sử dụng trong các hệ thống điều khiển công suất cho các ứng dụng công nghiệp, giúp tối ưu hóa hiệu suất và độ tin cậy của hệ thống.
• Máy biến áp tự động: DDB6U84N16RR cũng được sử dụng trong các máy biến áp tự động, giúp điều chỉnh điện áp và bảo vệ mạch.
• Hệ thống năng lượng tái tạo: Trong các ứng dụng năng lượng tái tạo như điện mặt trời và điện gió, module này có thể được sử dụng để chuyển đổi và điều khiển năng lượng hiệu quả.
• Các ứng dụng công suất cao khác: Với khả năng chịu điện áp và dòng điện lớn, DDB6U84N16RR có thể được sử dụng trong nhiều ứng dụng công suất cao khác, như lò hơi, máy nén và thiết bị công nghiệp khác.

Sơ đồ tương đương DDB6U84N16RR

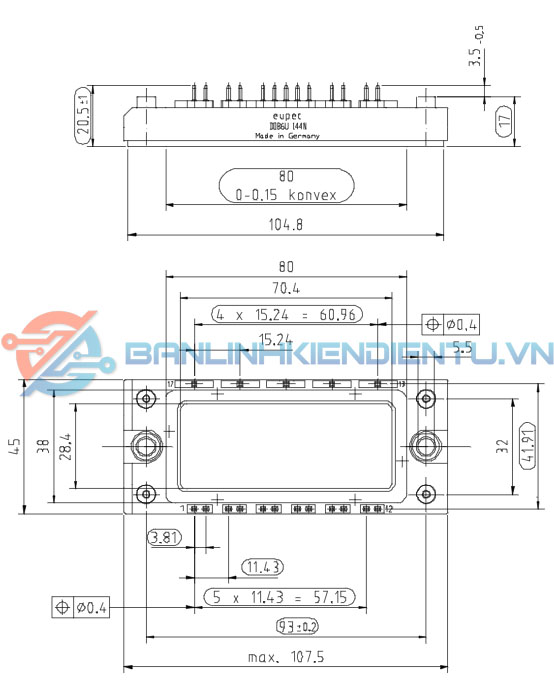

Kích thước DDB6U84N16RR

Xem thêm: Nhiều diode cầu khác tại đây

Datasheet DDB6U84N16RR
