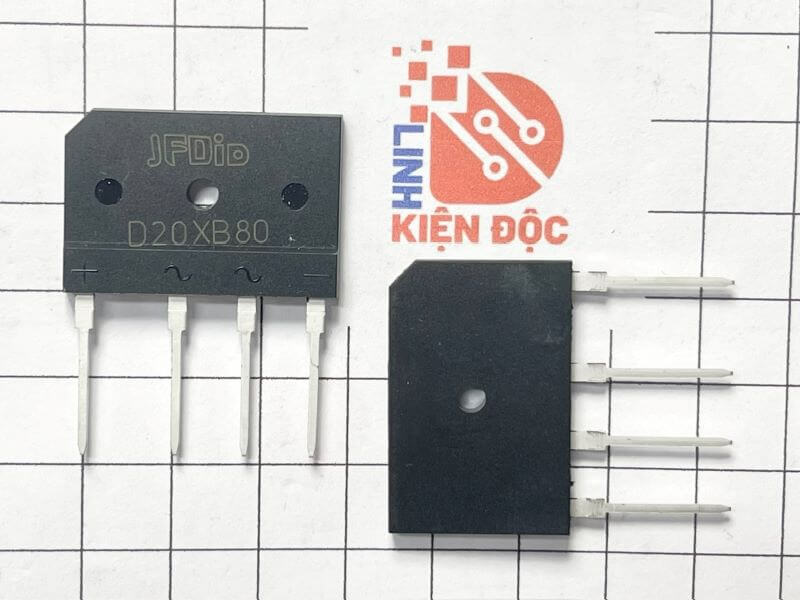

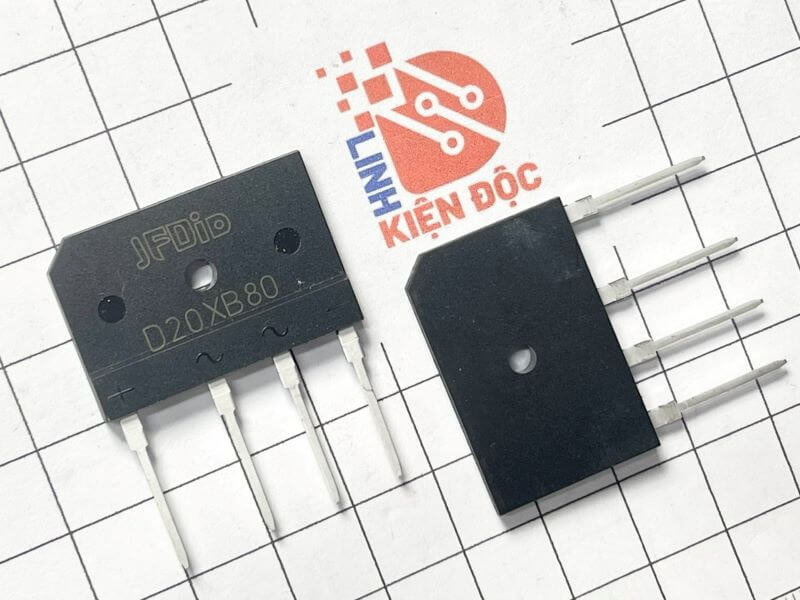

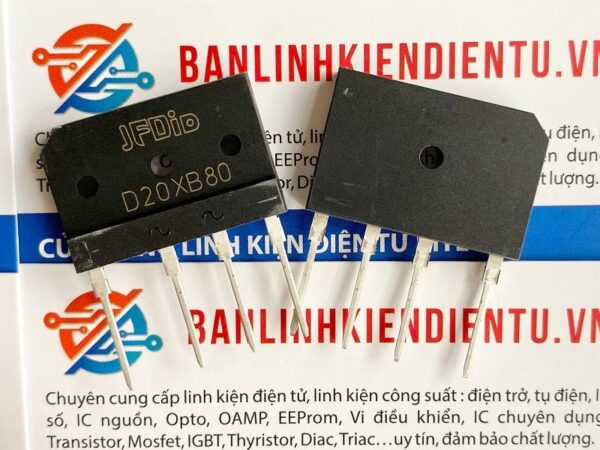

D20XB80, D20XB 80 Diode cầu chỉnh lưu 20A 800V

Giới thiệu về D20XB80

D20XB80 là một diode cầu chỉnh lưu công suất cao với khả năng dẫn dòng điện liên tục 20A và chịu được điện áp ngược tối đa 800V. Thiết bị này lý tưởng cho các ứng dụng công nghiệp và hệ thống điện tử yêu cầu khả năng chuyển đổi từ AC sang DC với hiệu suất cao. Với kích thước nhỏ gọn và khả năng tản nhiệt tốt, D20XB80 đảm bảo hiệu suất ổn định và bền bỉ trong các môi trường khắc nghiệt.

Đặc điểm nổi bật D20XB80

• Dòng điện định mức cao: D20XB80 có khả năng dẫn dòng điện liên tục lên đến 20A, thích hợp cho các ứng dụng yêu cầu dòng điện cao.
• Điện áp ngược cực đại: Diode này có khả năng chịu được điện áp ngược cực đại lên đến 800V, giúp đảm bảo an toàn và hoạt động ổn định trong các ứng dụng điện áp cao.
• Thiết kế tích hợp cầu chỉnh lưu: Với bốn diode tích hợp trong một khối cầu, D20XB80 thực hiện chỉnh lưu toàn sóng hiệu quả, giúp chuyển đổi từ AC sang DC với hiệu suất cao và ít tổn thất năng lượng.
• Kích thước nhỏ gọn và dễ dàng lắp đặt: Cấu trúc dạng cầu tích hợp giúp giảm kích thước tổng thể và đơn giản hóa quá trình lắp đặt trong các mạch điện tử công suất.

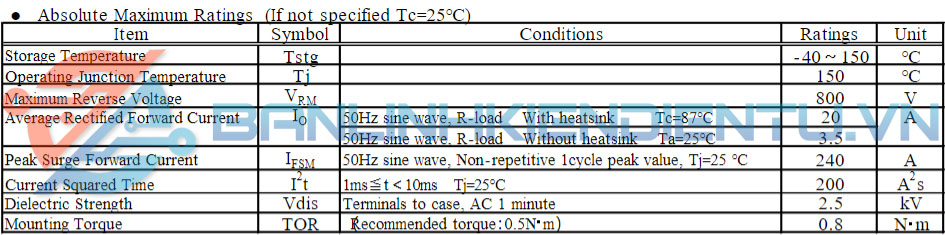

Thông số kỹ thuật D20XB80

• Dòng điện định mức (If): 20A
  • Dòng điện liên tục mà diode có thể dẫn trong điều kiện hoạt động tiêu chuẩn.
• Điện áp ngược cực đại (Vr): 800V
  • Điện áp ngược tối đa mà diode có thể chịu được mà không bị phá hủy.
• Điện áp thuận (Vf): Khoảng 1.1V
  • Điện áp rơi qua mỗi diode khi dẫn dòng điện, giảm thiểu tổn thất năng lượng.
• Dòng rò ngược (Ir): <10µA
  • Dòng điện rò ngược rất nhỏ, giúp tăng cường hiệu suất và kéo dài tuổi thọ của thiết bị.
• Nhiệt độ hoạt động (Tj): -55°C đến +150°C
  • Dải nhiệt độ hoạt động rộng, cho phép thiết bị hoạt động ổn định trong nhiều môi trường khác nhau.

Ứng dụng D20XB80

• Nguồn điện AC-DC: D20XB80 được sử dụng trong các bộ nguồn công suất lớn, chuyển đổi dòng AC thành DC để cung cấp năng lượng cho các thiết bị điện tử.
• Biến tần: Diode cầu này thường được ứng dụng trong các hệ thống biến tần, giúp chuyển đổi và điều khiển dòng điện để cấp nguồn cho các động cơ công nghiệp.
• Thiết bị công nghiệp: D20XB80 được sử dụng rộng rãi trong các thiết bị công nghiệp yêu cầu dòng điện và điện áp cao như máy hàn, máy nén khí, và các thiết bị điện công suất lớn khác.
• Bộ sạc và UPS: Nó cũng được dùng trong các bộ lưu điện (UPS) và hệ thống sạc pin yêu cầu chỉnh lưu dòng điện ổn định.

Sơ đồ tương đương D20XB80

Kích thước D20XB80

Xem thêm: Nhiều diode cầu khác tại đây

Datasheet D20XB80
