CR5224 IC nguồn chính hãng Chip-Rail DIP-8

Giới thiệu chung CR5224

CR5224 là một IC điều khiển nguồn xung chế độ dòng (current-mode PWM controller) tích hợp MOSFET điện áp cao, được thiết kế cho các bộ nguồn flyback cách ly hoạt động từ lưới điện xoay chiều (AC-DC). IC này phù hợp cho các ứng dụng yêu cầu công suất đầu ra lên đến khoảng 15W, chẳng hạn như bộ sạc, adapter, thiết bị điện tử tiêu dùng và nguồn phụ trong thiết bị công nghiệp.

Đặc điểm CR5224

• Tích hợp MOSFET công suất cao với điện áp chịu đựng lên đến 630V.

• Tần số chuyển mạch cố định 50kHz.

• Dòng khởi động thấp: khoảng 3μA.

• Dòng hoạt động thấp: khoảng 2mA.

• Tích hợp chức năng khởi động mềm (soft-start) để giảm áp lực lên MOSFET khi khởi động.

• Tích hợp chức năng nhiễu tần số (frequency jitter) để cải thiện đặc tính EMI.

• Tích hợp mạch bù dốc (ramp compensation) nhằm ổn định hoạt động ở chế độ dòng.

• Hỗ trợ chế độ hoạt động Hiccup và PFM để tăng hiệu suất và giảm tiêu thụ điện năng ở chế độ chờ.

• Có các chức năng bảo vệ như quá nhiệt (OTP), quá áp (OVP), quá dòng (OCP) và điện áp thấp (UVLO).

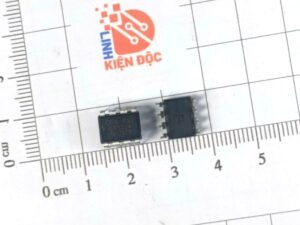

Cấu tạo CR5224

• Đóng gói theo chuẩn DIP-8, thuận tiện cho việc lắp đặt và thử nghiệm trên breadboard hoặc PCB.

• Bên trong tích hợp mạch điều khiển PWM chế độ dòng và MOSFET công suất cao, giúp giảm số lượng linh kiện ngoại vi và tiết kiệm không gian mạch.

Ứng dụng CR5224

• Bộ nguồn flyback AC-DC công suất thấp (dưới 15W).

• Bộ sạc thiết bị điện tử như điện thoại, máy tính bảng.

• Adapter nguồn cho thiết bị gia dụng và văn phòng.

• Nguồn phụ trong các thiết bị công nghiệp và điện tử tiêu dùng.

Thông số kỹ thuật CR5224

• Điện áp hoạt động: từ 85V đến 265V AC (phù hợp cho lưới điện toàn cầu).

• Công suất đầu ra tối đa: khoảng 15W (tùy thuộc vào thiết kế mạch và điều kiện hoạt động).

• Tần số chuyển mạch: 50kHz.

• Dòng khởi động: khoảng 3μA.

• Dòng hoạt động: khoảng 2mA.

• Tích hợp MOSFET chịu điện áp lên đến 630V.

• Nhiệt độ hoạt động: từ -40°C đến 85°C.

Mạch ứng dụng CR5224
