Cáp truyền thông GP-FX dài 3M kết nối màn hình HMI Proface (DB25 chân) với PLC Mitsubishi FX

 Giới thiệu chung về GP-FX(3M)

Cáp GP-FX dài 3 mét là loại cáp truyền thông chuyên dụng, dùng để kết nối trực tiếp giữa HMI Proface và PLC Mitsubishi FX series. Cáp này cho phép truyền tín hiệu điều khiển, giám sát và nhập liệu giữa hai thiết bị một cách ổn định và chính xác, sử dụng chuẩn RS-422.

Chức năng chính GP-FX(3M)

• Truyền thông dữ liệu giữa HMI Proface (dòng GP, GLC, GP3000, GP4000…) và PLC Mitsubishi FX (FX1N, FX2N, FX3U, FX3G…)

• Dùng trong các ứng dụng giám sát dây chuyền, điều khiển máy móc, nhập dữ liệu từ HMI đến PLC, và ngược lại

• Giao tiếp 1:1, kết nối trực tiếp, không cần module chuyển đổi trung gian

Cấu tạo và đầu nối GP-FX(3M)

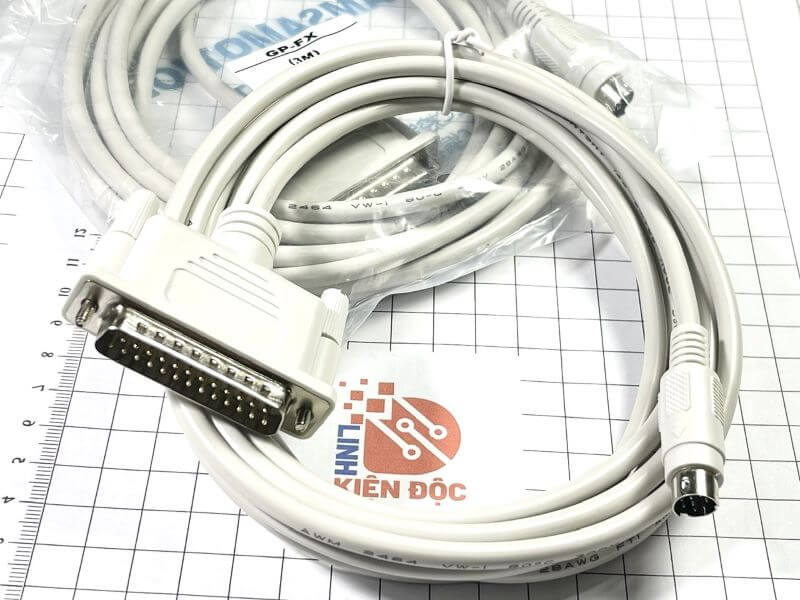

• Đầu 1: DB25 Male – 25 chân, gắn vào cổng COM RS-422 trên màn hình HMI Proface

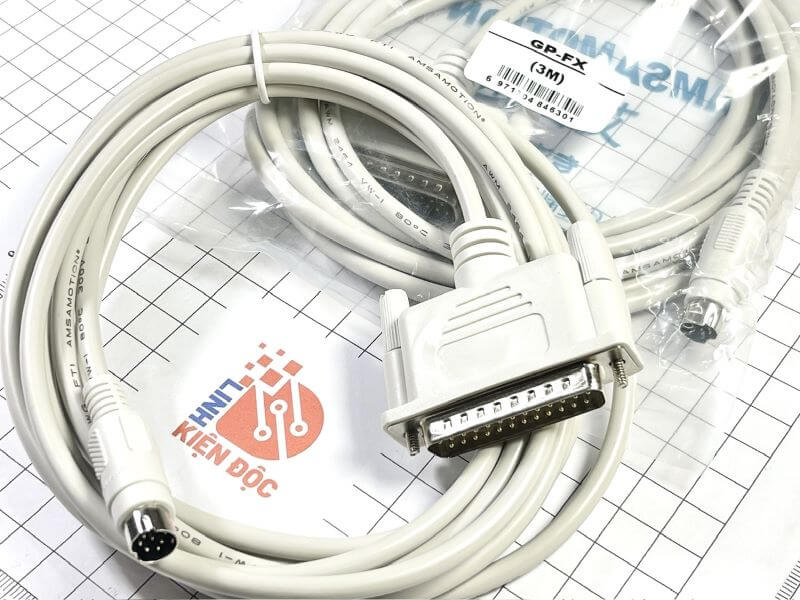

• Đầu 2: Mini-DIN 8 chân – kết nối vào cổng truyền thông của PLC Mitsubishi FX

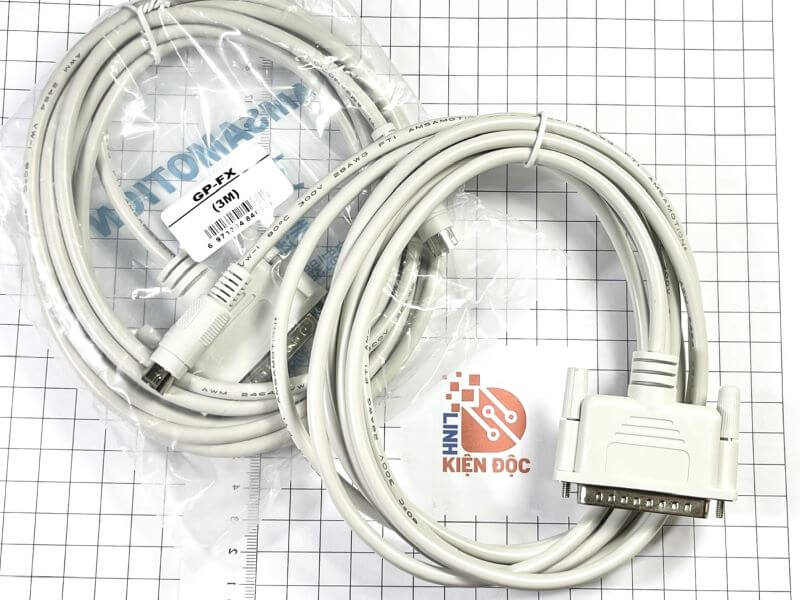

• Chiều dài: 3 mét (chuẩn), phù hợp cho tủ điện vừa và nhỏ

• Dây dẫn lõi đồng, chống nhiễu tốt, giúp ổn định truyền tín hiệu trong môi trường công nghiệp

Chuẩn truyền thông GP-FX(3M)

• Giao thức: Mitsubishi MC Protocol (FX Serial Communication)

• Chuẩn vật lý: RS-422

• Tốc độ truyền: hỗ trợ từ 9600 đến 38400 bps

• Kiểu truyền: song công (full duplex)

Tương thích thiết bị GP-FX(3M)

• HMI Proface:

  • GP2000 series, GP3000, GP4000, ST3000, GLC

  • Hỗ trợ các model có cổng COM DB25 RS422

• PLC Mitsubishi FX series:

  • FX1S, FX1N, FX2N, FX2NC, FX3U, FX3G…

  • Kết nối trực tiếp vào cổng Mini DIN 8 chân RS422

Ứng dụng thực tế GP-FX(3M)

• Lắp trong tủ điện điều khiển máy công nghiệp

• Giao tiếp máy CNC, hệ thống băng tải, đóng gói, chiết rót

• Giải pháp thay thế tiết kiệm so với module truyền thông mở rộng

• Hỗ trợ lập trình điều khiển bằng phần mềm GP-Pro EX

 Ưu điểm nổi bật GP-FX(3M)

• Cắm là chạy – không cần cấu hình phức tạp

• Đảm bảo tín hiệu ổn định nhờ lõi chống nhiễu

• Kết nối chắc chắn, đầu jack thiết kế công nghiệp

• Có thể đặt làm chiều dài khác nếu cần (tùy nhà cung cấp)

 Lưu ý khi sử dụng GP-FX(3M)

• Đảm bảo cấu hình baudrate, parity trên HMI khớp với PLC

• Cắm đúng chiều các đầu jack để tránh cong, gãy chân

• Tránh đặt gần nguồn nhiễu cao (biến tần, relay…)
