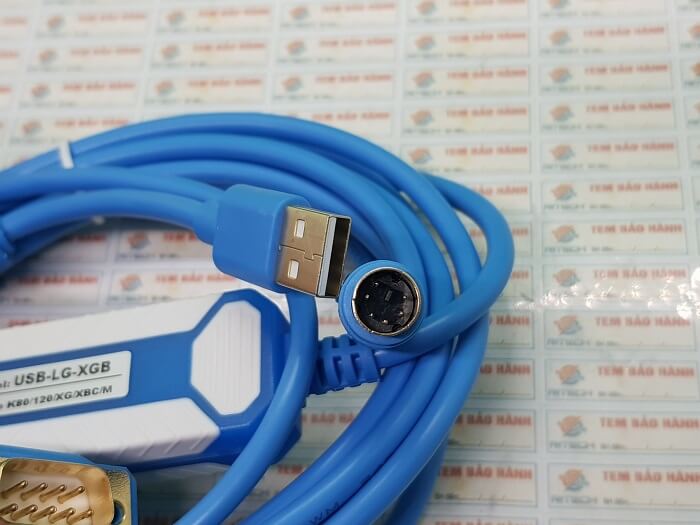

Cáp lập trình PLC USB-LG-XGB

Cáp lập trình USB-LG-XGB là một công cụ kết nối chuyên dụng để lập trình và cấu hình các bộ điều khiển lập trình logic (PLC) của LS (LG) dòng XGB. Dòng cáp này cho phép người dùng kết nối máy tính với PLC LS thông qua cổng USB, hỗ trợ lập trình, giám sát, chẩn đoán và tinh chỉnh các hệ thống tự động hóa.

1. Thông số kỹ thuật chính

• Tên sản phẩm: Cáp lập trình USB-LG-XGB.
• Loại cáp: USB to RS232 (tích hợp bộ chuyển đổi tín hiệu).
• Chiều dài cáp: Khoảng 2m hoặc 3m.
• Giao tiếp:
  • Đầu USB: Cổng USB Type A kết nối với máy tính.
  • Đầu RS232: Cổng 9 chân (DB9) hoặc kết nối đặc biệt với PLC LS dòng XGB.
• Tương thích: Hoạt động với các dòng PLC LS XGB như XBC, XBM, và các dòng tương tự.
• Chipset: Tích hợp bộ chuyển đổi tín hiệu USB to RS232, giúp máy tính hiện đại giao tiếp với thiết bị PLC LS.

2. Ứng dụng

Cáp USB-LG-XGB được sử dụng trong các ứng dụng sau:

• Lập trình PLC LS dòng XGB: Tải các chương trình điều khiển từ máy tính sang PLC LS.
• Giám sát và chẩn đoán hệ thống: Theo dõi hoạt động của hệ thống điều khiển PLC, phát hiện và xử lý lỗi.
• Cấu hình và tinh chỉnh: Điều chỉnh thông số của hệ thống PLC để phù hợp với yêu cầu hoạt động cụ thể trong môi trường tự động hóa.

3. Đặc điểm nổi bật

• Chuyển đổi USB to RS232: Giúp kết nối dễ dàng giữa máy tính và hệ thống PLC sử dụng giao diện RS232, ngay cả khi máy tính không có cổng COM truyền thống.
• Tương thích tốt với PLC LS XGB: Được thiết kế riêng để tương thích với dòng PLC LS XGB, đảm bảo tính ổn định và khả năng kết nối chính xác.
• Dễ dàng sử dụng: Sản phẩm được thiết kế để người dùng có thể kết nối và sử dụng ngay với máy tính và phần mềm lập trình LS.
• Tốc độ truyền ổn định: Đảm bảo quá trình truyền dữ liệu lập trình, giám sát diễn ra nhanh chóng và an toàn.

4. Hướng dẫn sử dụng

Bước 1: Kết nối cáp

• Cắm đầu USB của cáp vào cổng USB trên máy tính.
• Cắm đầu RS232 vào cổng giao tiếp trên PLC dòng LS XGB.

Bước 2: Cài đặt trình điều khiển (driver)

• Trình điều khiển (driver) có thể đi kèm với sản phẩm dưới dạng đĩa CD hoặc tải trực tiếp từ trang web của nhà sản xuất. Hệ điều hành của máy tính sẽ cần driver này để nhận diện thiết bị chính xác.

Bước 3: Mở phần mềm lập trình PLC

• Sử dụng phần mềm lập trình KGLWIN, XG5000, hoặc GMWIN của LS để lập trình và cấu hình hệ thống PLC LS.

Bước 4: Lập trình và giám sát

• Sau khi kết nối thành công, người dùng có thể nạp chương trình vào PLC, thực hiện giám sát hệ thống hoặc chẩn đoán lỗi từ máy tính.

5. Tổng kết

Cáp lập trình USB-LG-XGB là giải pháp hữu hiệu cho việc kết nối và lập trình các hệ thống PLC LS dòng XGB. Với khả năng chuyển đổi từ USB sang RS232, cáp này giúp các kỹ sư dễ dàng tương tác với hệ thống PLC thông qua máy tính hiện đại, hỗ trợ quá trình lập trình, giám sát và bảo trì hệ thống một cách hiệu quả. Đây là công cụ quan trọng trong các ứng dụng tự động hóa sử dụng PLC của LS.

Nếu bạn cần thêm thông tin về cách sử dụng hoặc có câu hỏi liên quan, hãy cho tôi biết để được hỗ trợ!

Hướng dẫn

Cắm cổng USB của cáp vào máy tính và đầu còn lại vào thiết bị. Mở trình quản lý thiết bị và kiểm tra xem cổng COM có xuất hiện trong mục Cổng không. Nếu cổng COM xuất hiện thì có nghĩa là trình điều khiển đã được cài đặt trên máy tính trước đó và không cần phải cài đặt lại trình điều khiển. Nếu trình điều khiển được cài đặt lại, nó sẽ hiển thị rằng quá trình cài đặt không thành công. Kiểm tra xem cổng COM được cài đặt trong phần mềm lập trình có giống với cổng COM được tạo trong trình quản lý thiết bị hay không.

Link tải phần mềm chương trình cho cáp

• Link 1: Cài phần mềm chạy chương trình cho Cáp
• Link 2 dự phòng: Cài phần mềm chạy chương trình cho Cáp (link 2 dự phòng)
