BL180A SN65LBC180ADR IC chức năng SOP-14

Giới thiệu về SN65LBC180ADR

SN65LBC180ADR là một IC differential transceiver được thiết kế để hỗ trợ truyền dữ liệu tốc độ cao trong các mạng truyền thông chuẩn RS-485 và RS-422. Thiết bị này có khả năng hoạt động trên các đường truyền dài, với khả năng chống nhiễu tốt và tiêu thụ năng lượng thấp. Nó phù hợp cho các ứng dụng công nghiệp và các hệ thống truyền thông cần sự ổn định và hiệu quả cao.

Đặc điểm nổi bật

• Hỗ trợ chuẩn RS-485/RS-422:
  • Được thiết kế để tuân thủ các tiêu chuẩn phổ biến trong truyền thông công nghiệp, giúp dễ dàng tích hợp vào các hệ thống hiện có.
• Phạm vi điện áp nguồn rộng:
  • Hoạt động với điện áp từ 4.75V đến 5.25V, thích hợp cho nhiều ứng dụng sử dụng nguồn 5V tiêu chuẩn.
• Tiêu thụ năng lượng thấp:
  • SN65LBC180ADR có chế độ tiêu thụ điện năng thấp, giúp tiết kiệm năng lượng trong các hệ thống hoạt động liên tục.
• Chống nhiễu tốt:
  • IC có khả năng bảo vệ tín hiệu trước nhiễu điện từ (EMI) và có thiết kế chống lại các sự cố nhiễu điện áp cao.
• Tốc độ truyền dữ liệu cao:
  • Hỗ trợ tốc độ truyền dữ liệu lên tới 10 Mbps, đáp ứng nhu cầu truyền thông tin trong thời gian thực.
• Chế độ bảo vệ đầu ra:
  • Tích hợp bảo vệ ngắn mạch và bảo vệ quá nhiệt, đảm bảo độ bền và độ tin cậy trong môi trường công nghiệp khắc nghiệt.
• Hoạt động trên phạm vi nhiệt độ rộng:
  • Có thể hoạt động trong dải nhiệt độ từ -40°C đến +85°C, phù hợp cho các ứng dụng ngoài trời và môi trường công nghiệp.
• Đóng gói nhỏ gọn:
  • Được đóng gói trong kiểu SOIC-14, tiết kiệm không gian trên PCB.

Thông số kỹ thuật SN65LBC180ADR

Ứng dụng

1. Truyền thông công nghiệp:
   • Sử dụng trong các mạng truyền thông RS-485 để kết nối các thiết bị trong nhà máy, dây chuyền sản xuất.
2. Hệ thống tự động hóa tòa nhà:
   • Điều khiển các thiết bị như cảm biến, bộ truyền động, và bộ điều khiển trong các hệ thống BMS (Building Management System).
3. Giao tiếp dữ liệu trong hệ thống nhúng:
   • Được sử dụng trong các hệ thống nhúng để truyền thông tin giữa các vi điều khiển hoặc các module.
4. Điều khiển động cơ và PLC:
   • Được tích hợp trong các hệ thống điều khiển động cơ và PLC (Programmable Logic Controller) để trao đổi dữ liệu nhanh chóng và chính xác.
5. Ứng dụng trong môi trường khắc nghiệt:
   • Hoạt động tốt trong môi trường nhiễu cao, chẳng hạn như các trạm điện, nhà máy hóa chất, và các ứng dụng ngoài trời.

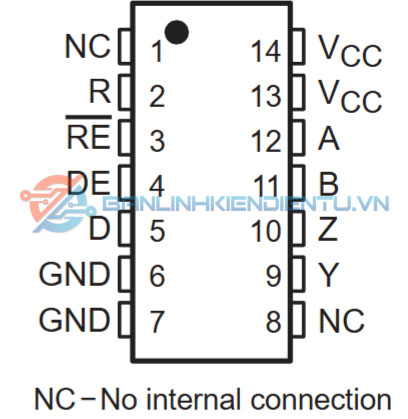

Sơ đồ chân SN65LBC180ADR

Kích thước SN65LBC180ADR

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet SN65LBC180ADR
