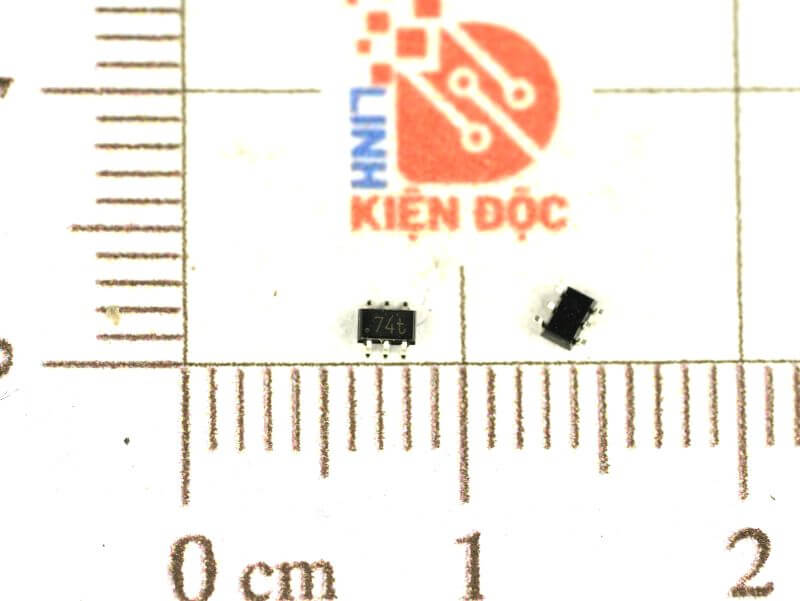

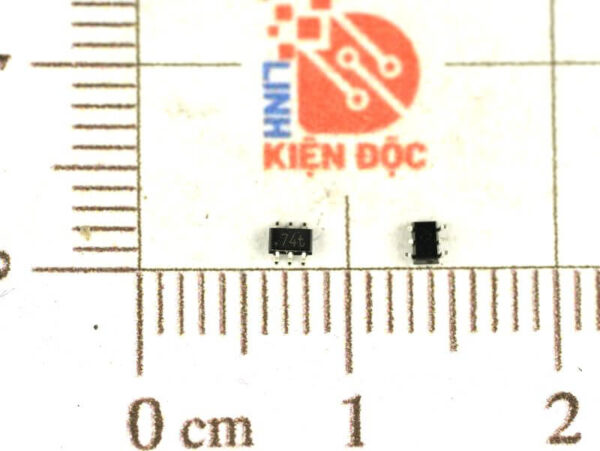

BAT74S Diode Schottky kép kí hiệu 74t SOT 23-6

Giới thiệu chung BAT74S

BAT74S là một diode Schottky kép, chứa 2 diode Schottky trong cùng một vỏ. Diode Schottky nổi bật với điện áp ngưỡng thấp và tốc độ chuyển mạch nhanh, phù hợp cho các ứng dụng yêu cầu tốc độ cao và tổn thất thấp. Thường được dùng trong mạch chỉnh lưu, bảo vệ, ghép tín hiệu hoặc logic tốc độ cao.

Đặc điểm nổi bật:

• Điện áp ngưỡng thấp (forward voltage): chỉ khoảng 0.35 – 0.45V.

• Dòng rò thấp, hiệu suất cao.

• Hai diode tích hợp dạng cực âm chung (common cathode) hoặc cực dương chung (tùy biến thể).

• Chuyển mạch nhanh, rất thích hợp với mạch tần số cao.

• Có thể hoạt động như mạch OR logic diode.

Cấu tạo và sơ đồ chân:

• Gồm 2 diode Schottky, thường có cấu hình:

  • Common cathode: 2 cực dương riêng biệt, cực âm chung.

  • Một số biến thể có thể là common anode.

• Đóng gói thường gặp: SOT-23, SOT-323, SOD-123, tùy nhà sản xuất.

• 3 chân: A1, A2, K hoặc K1, K2, A tùy cấu hình.

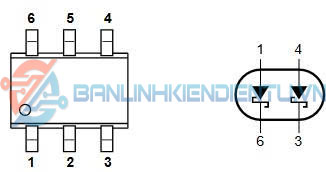

Sơ đồ đơn giản

Ứng dụng phổ biến:

• Chỉnh lưu tốc độ cao trong nguồn switching.

• Bảo vệ cực đầu vào khỏi điện áp ngược.

• Diode logic OR trong các mạch kỹ thuật số.

• Ghép tín hiệu giữa các mức logic khác nhau.

• Bảo vệ chống ngược dòng trong mạch pin/USB.

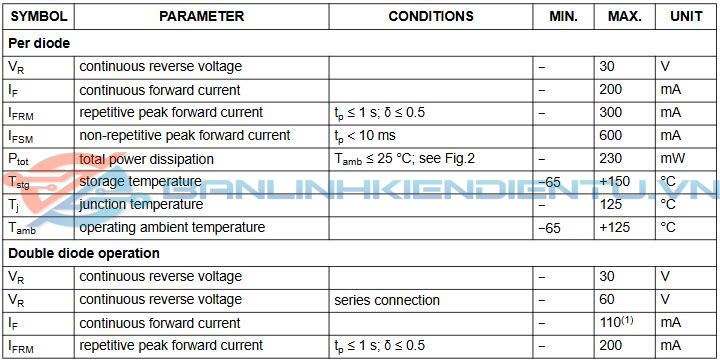

Thông số kỹ thuật chính

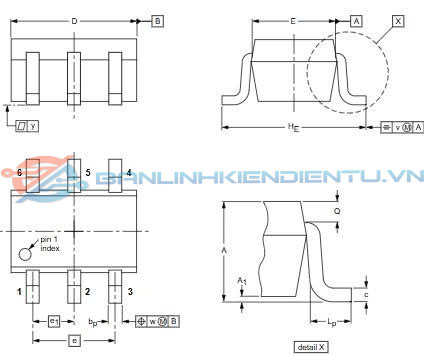

Kích thước BAT74S

Xem thêm các Diode khác tại đây

Datasheet BAT74S
