BAS40-05 kí hiệu 45 Dual Schottky Diodes 200mA 40V Sot-23

Giới thiệu về Diode BAS40-05 (Kí hiệu 45)

BAS40-05 là một diode Schottky kép có khả năng hoạt động với dòng điện tối đa 200mA và điện áp ngược cực đại 40V, đóng gói trong vỏ SOT-23. Loại diode này được thiết kế với cấu hình cathode chung (cathode chung cho hai diode), giúp nó hoạt động hiệu quả trong các mạch chỉnh lưu tín hiệu nhỏ và bảo vệ ESD.

Đặc điểm của Diode BAS40-05

1. Cấu hình diode kép (cathode chung): BAS40-05 có hai diode Schottky trong cùng một vỏ với cathode chung, lý tưởng cho các mạch chỉnh lưu và chuyển mạch.
2. Điện áp rơi thuận thấp: Nhờ vào đặc điểm điện áp rơi thuận thấp (khoảng 0.35V), giúp giảm thiểu tổn thất năng lượng trong quá trình hoạt động.
3. Dòng điện tải tối đa: 200mA, phù hợp cho các ứng dụng công suất nhỏ và các mạch tín hiệu.
4. Điện áp ngược cực đại (V_RRM): 40V, đủ cho nhiều ứng dụng điện áp thấp đến trung bình.
5. Kích thước nhỏ gọn: Vỏ SOT-23 giúp tiết kiệm không gian trong các thiết bị di động và mạch nhỏ.

Ứng dụng của Diode BAS40-05

• Mạch chỉnh lưu tín hiệu nhỏ: Được sử dụng trong các mạch chỉnh lưu với dòng và điện áp nhỏ, tối ưu hóa hiệu suất hệ thống.
• Bảo vệ chống tĩnh điện (ESD): BAS40-05 thường được dùng trong các mạch bảo vệ ESD nhờ vào cấu trúc diode kép.
• Chuyển mạch tốc độ cao: Với tốc độ chuyển mạch nhanh, BAS40-05 lý tưởng cho các mạch yêu cầu sự đáp ứng nhanh chóng của diode.
• Mạch chuyển đổi và lọc tín hiệu: Do đặc tính của diode Schottky là chuyển mạch nhanh và điện áp rơi thấp, BAS40-05 rất thích hợp cho các ứng dụng lọc và chuyển đổi tín hiệu trong các mạch điện tử.

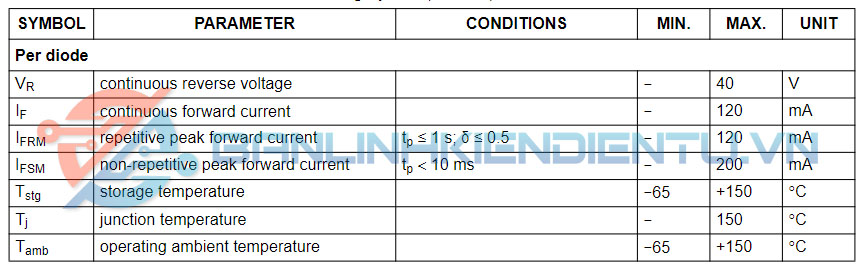

Thông số kỹ thuật của Diode BAS40-05

• Điện áp ngược cực đại (V_RRM): 40V
• Dòng điện tải liên tục (I_F): 200mA
• Điện áp rơi thuận (V_F): 0.35V (ở 10mA)
• Dòng điện rò ngược (I_R): 1µA (ở 25V)
• Dòng điện đỉnh ngắn hạn (I_FSM): 600mA
• Nhiệt độ hoạt động: -65°C đến +150°C
• Vỏ bọc: SOT-23

Sơ đồ chân BAS40-05

Kích thước BAS40-05
