210EH, AQY210EH Opto DIP-4

Giới thiệu về AQY210EH

AQY210EH là một loại optocoupler (còn gọi là optoisolator) của hãng Panasonic, được thiết kế để cách ly điện giữa các mạch điện khác nhau trong khi vẫn truyền tải tín hiệu. Optocoupler này được sử dụng rộng rãi trong các ứng dụng điện tử, đặc biệt là trong các mạch điều khiển và bảo vệ.

Đặc điểm AQY210EH

• Cách ly quang:
  AQY210EH giúp cách ly điện hoàn toàn giữa các mạch có điện áp khác nhau, bảo vệ các linh kiện và mạch điều khiển khỏi các sự cố điện như quá áp hay nhiễu tín hiệu.
• Tiết kiệm năng lượng:
  Với công nghệ LED hiệu quả và khả năng tiêu thụ dòng điện thấp, AQY210EH giúp giảm thiểu mức tiêu thụ năng lượng trong các ứng dụng.
• Tốc độ chuyển mạch cao:
  Tốc độ chuyển mạch lên tới 500 kHz giúp sử dụng trong các mạch điều khiển tần số cao, đặc biệt là trong các ứng dụng truyền thông hoặc điều khiển công suất.
• Bảo vệ mạch:
  Khả năng cách ly điện cao giúp bảo vệ các mạch nhạy cảm khỏi các xung điện áp hay dòng điện mạnh, giảm thiểu nguy cơ hư hỏng cho các linh kiện khác trong mạch.

Thông số kỹ thuật AQY210EH

• Loại Optocoupler: AQY210EH là một optocoupler kiểu Phototransistor Output (đầu ra quang điện). Nó có một đèn LED bên trong để phát sáng khi có dòng điện đi qua và một phototransistor để tiếp nhận ánh sáng đó, tạo ra một tín hiệu điện.
• Điện áp cách ly: 4kV (4,000V), giúp cách ly hoàn toàn mạch điều khiển và mạch tải, đảm bảo an toàn cho hệ thống và tránh các nhiễu tín hiệu từ các nguồn bên ngoài.
• Dòng điện đầu vào: Khoảng từ 5 mA đến 50 mA, tùy thuộc vào yêu cầu ứng dụng.
• Điện áp đầu vào: Khoảng 1.2V (typical) tại 20 mA dòng điện LED, đây là mức điện áp tiêu thụ cho việc kích hoạt LED bên trong optocoupler.
• Điện áp đầu ra: 50V tối đa (khi phototransistor đang dẫn dòng).
• Dòng ra tối đa: 50 mA, giúp truyền tín hiệu mạnh mẽ đến mạch tiếp theo.
• Tốc độ chuyển mạch: AQY210EH có tốc độ chuyển mạch nhanh, giúp xử lý tín hiệu với tần số cao, lên đến 500 kHz (tối đa).
• Nhiệt độ hoạt động: -40°C đến +85°C, phù hợp với nhiều môi trường làm việc khác nhau, từ các thiết bị gia dụng đến các thiết bị công nghiệp.

Ứng dụng AQY210EH

• Nguồn điện chuyển mạch (SMPS):
  Sử dụng trong các mạch nguồn để cách ly các mạch điều khiển với các mạch tải, đảm bảo tín hiệu điều khiển vẫn được truyền tải mà không làm ảnh hưởng đến các mạch điện.
• Mạch điều khiển động cơ và bộ điều khiển công nghiệp:
  Giúp cách ly các tín hiệu điều khiển và tín hiệu tải, giảm thiểu rủi ro về nhiễu điện và bảo vệ các thiết bị trong hệ thống.
• Thiết bị điện tử tiêu dùng:
  Được sử dụng trong các thiết bị điện tử như máy tính, tivi, máy in, nơi cần sự cách ly tín hiệu giữa các mạch và bảo vệ mạch điều khiển khỏi các sự cố về điện.
• Hệ thống viễn thông:
  Cách ly tín hiệu trong các thiết bị viễn thông để bảo vệ các linh kiện nhạy cảm như bộ vi xử lý và bộ truyền dẫn.
• Tự động hóa công nghiệp:
  Được sử dụng trong các bộ điều khiển tự động để cách ly các mạch điều khiển tín hiệu với các thiết bị có công suất lớn hơn.

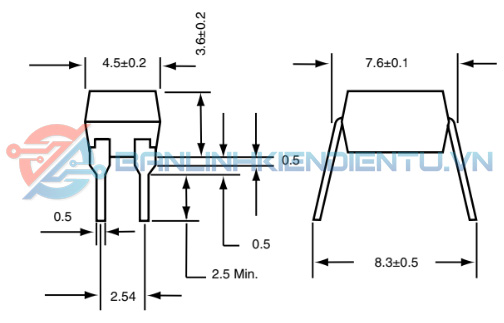

Kích thước AQY210EH

Xem thêm: Các mã OPTO khác

Datasheet AQY210EH
