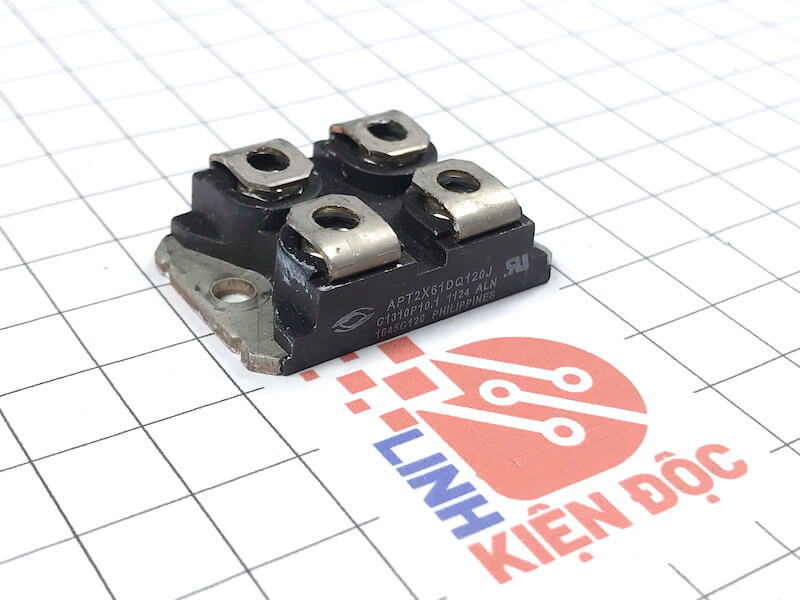

APT2X61DQ120J Module Diode 60A 1200V tháo máy

GIỚI THIỆU CHI TIẾT – APT2X61DQ120J (Diode 60A 1200V Tháo Máy)

APT2X61DQ120J là module diode công suất cao, thuộc dòng ultrafast soft recovery rectifier, chuyên dùng trong mạch nguồn xung, nghịch lưu, biến tần, bộ sạc công suất lớn. Với khả năng dẫn dòng 60A liên tục, điện áp chặn lên đến 1200V, sản phẩm này được thiết kế để hoạt động hiệu quả, tổn hao thấp, chịu xung lớn và tốc độ phục hồi nhanh.

Phiên bản tháo máy là hàng đã qua sử dụng trong thiết bị công nghiệp nhưng vẫn còn khả năng hoạt động tốt, được sử dụng phổ biến trong sửa chữa, phục hồi thiết bị công suất.

KHÁI NIỆM – APT2X61DQ120J

• Là module diode đôi (dual diode) loại ultrafast recovery, với đặc tính phục hồi mềm (soft recovery) giúp giảm nhiễu.

• Đóng gói trong vỏ SOT-227 (ISOTOP®) chuyên dụng, có 4 vít bắt chặt chắc chắn với tản nhiệt.

• Dùng làm diode hồi tiếp (freewheeling), snubber, hoặc anti-parallel trong mạch nghịch lưu – biến tần.

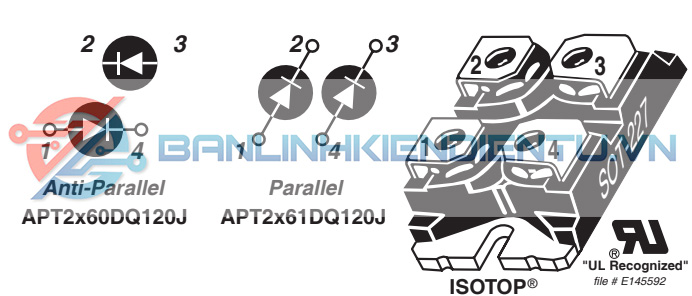

Sơ đồ chân APT2X61DQ120J

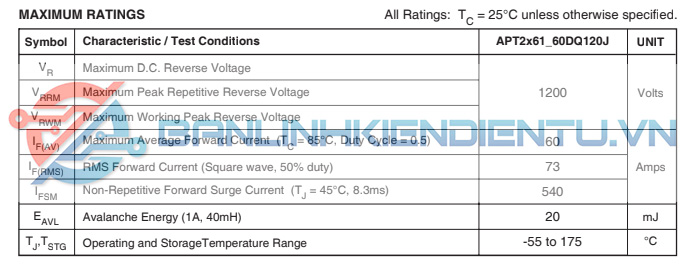

THÔNG SỐ KỸ THUẬT – APT2X61DQ120J

• Dòng dẫn liên tục (IF_AV): 60A (Tcase = 85°C)

• Dòng đỉnh RMS: 73A

• Điện áp ngược tối đa (VR, VRRM, VRWM): 1200V

• Dòng xung không lặp lại (IFSM): 540A @ 8.3ms

• Năng lượng đánh thủng (Avalanche): 20mJ

• Tốc độ phục hồi ngược (trr): từ 40ns đến 560ns tùy điều kiện

• Điện áp thuận (VF): điển hình 2.5V – 3.1V @ 60A

• Dòng rò ngược (IRM): 100–500µA @ 1200V

• Tụ ký sinh (CT): khoảng 70pF @ VR = 200V

• Nhiệt độ hoạt động: -55°C đến +175°C

• Điện trở nhiệt: RθJC = 0.56°C/W

• Cách điện: 2500V AC (vỏ cách điện so với đế)

NGUYÊN LÝ HOẠT ĐỘNG – APT2X61DQ120J

• Module gồm 2 diode siêu nhanh, có thể đấu song song hoặc chống song song (anti-parallel).

• Khi dòng điện đảo chiều, diode sẽ ngắt nhanh với dòng phục hồi thấp, giảm tổn thất chuyển mạch và nhiễu.

• Vỏ cách điện giúp module cách ly tốt với khung kim loại hoặc tản nhiệt.

CHỨC NĂNG – APT2X61DQ120J

• Làm diode hồi tiếp (free-wheeling diode) trong mạch nghịch lưu IGBT hoặc MOSFET.

• Làm diode snubber, diode chặn xung cao áp, giảm nhiễu trong mạch công suất.

• Chịu tải cao, chuyển mạch nhanh, bảo vệ mạch bán dẫn công suất.

• Tăng độ tin cậy và hiệu suất hệ thống điện công nghiệp.

ỨNG DỤNG – APT2X61DQ120J (Tháo Máy)

• Biến tần (Inverter), UPS, nguồn cao tần.

• Bộ điều khiển động cơ AC/DC.

• Mạch nghịch lưu hàn điện tử, máy plasma.

• Nguồn xung công suất lớn, sạc nhanh pin công nghiệp.

• Thiết bị cảm ứng, lò nung, hệ thống sạc năng lượng tái tạo.

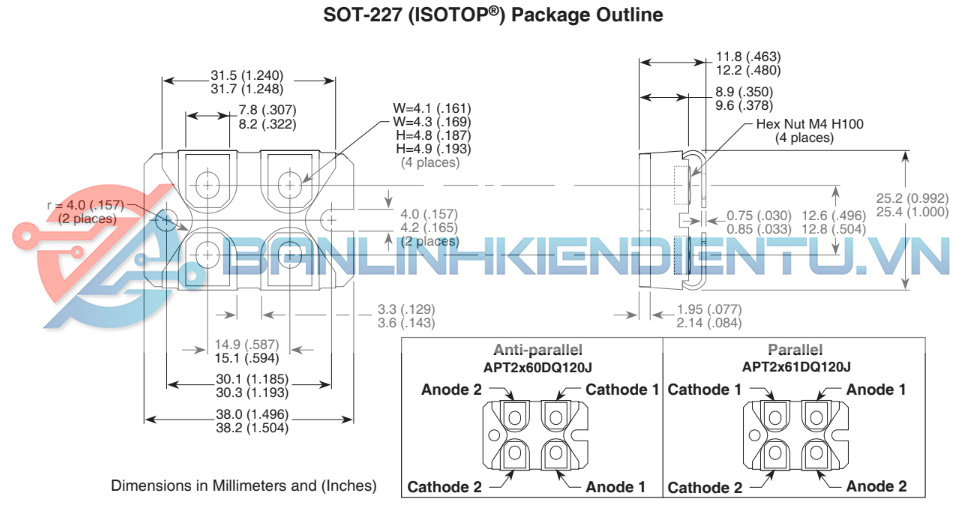

Kích thước APT2X61DQ120J

Xem thêm những mã Diode khác tại đây

Datasheet APT2X61DQ120J
