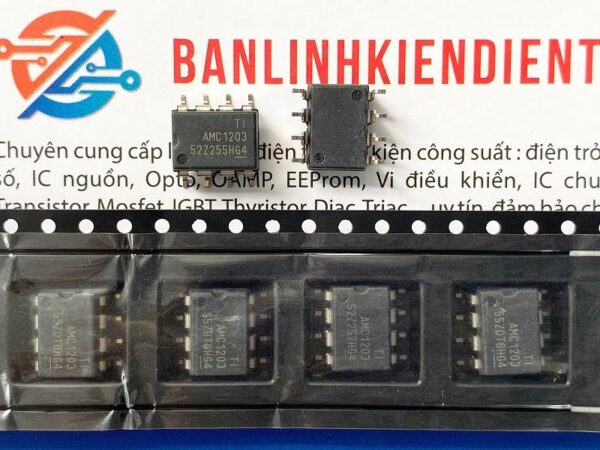

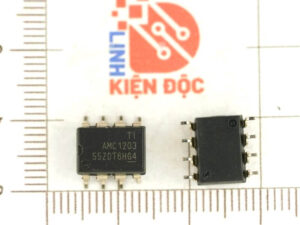

AMC1203, AMC1203DUBR IC chức năng SOP-8

Giới thiệu về IC AMC1203

AMC1203 là bộ điều biến delta- sigma (ΔΣ) 1 bit, 10 MHz, cách ly với bộ đệm đầu ra được tách biệt khỏi mạch giao diện đầu vào bằng hàng rào cách ly silicon dioxide (SiO2). Rào chắn này cung cấp khả năng cách ly điện lên tới 4000V PEAK. Được sử dụng cùng với các nguồn điện cách ly, các thiết bị này ngăn dòng nhiễu trên bus dữ liệu hoặc các mạch khác đi vào đất cục bộ và gây nhiễu hoặc làm hỏng mạch nhạy cảm.
Bộ điều biến AMC1203 hoạt động từ nguồn cung cấp + 5V với dải động 95dB. Đầu vào vi sai lý tưởng để kết nối trực tiếp với điện trở shunt hoặc các nguồn tín hiệu mức thấp khác. Với bộ lọc kỹ thuật số và tốc độ điều biến thích hợp, thiết bị có thể được sử dụng để đạt được chuyển đổi tương tự sang kỹ thuật số (A/ D) 16 bit mà không bị thiếu mã. Độ phân giải hiệu quả 14 bit và SNR 85dB có thể được duy trì bằng bộ lọc chân thực với tỷ lệ thập phân là 256. Đầu ra của bộ điều biến được chuyển thành tín hiệu cân bằng và sau đó được truyền qua hàng rào cách ly điện dung.

Đặc trưng kỹ thuật

• Độ phân giải 16- bit
• SNR: 80,5dB phút
• THD: tối đa -88dB (AMC1203B)
• Dải đầu vào ±280mV với nguồn +5V
• Điện áp tham chiếu 2,5V bên trong: Độ chính xác 1%
• Lỗi tăng: ± 1% (AMC1203B)
• UL1577, IEC60747-5-2 (VDE0884, Rev. 2) và IEC61010-1 được phê duyệt
  – Cách ly: ĐỈNH 4000V, điện áp làm việc: 560V
  – Miễn dịch nhất thời: 15kV/ xs
• Tuổi thọ 25 năm điển hình ở điện áp làm việc định mức (xem Báo cáo ứng dụng SLLA197)
• Phạm vi nhiệt độ hoạt động: -40°C đến +105°C

Thông số kỹ thuật

Sơ đồ khối

Sơ đồ chân

Ứng dụng

Kích thước IC AMC1203

Xem thêm: Nhiều sản phẩm IC chuyên dụng khác

Datasheet AMC1203
