AMC1200 IC khuếch đại cách li SOP-8

Giới thiệu về AMC1200

AMC1200 là một bộ cách ly tín hiệu chênh lệch đầu vào tương tự chính xác cao, được thiết kế để cách ly tín hiệu điện áp hoặc dòng điện trong các hệ thống điều khiển và đo lường công nghiệp. Bộ cách ly này sử dụng công nghệ cách ly quang học tích hợp để đảm bảo độ chính xác, giảm nhiễu và bảo vệ an toàn.

Đặc điểm nổi bật

1. Cách ly điện áp cao:
   • Đảm bảo cách ly an toàn giữa các mạch điều khiển và mạch công suất.
2. Chính xác cao:
   • Độ tuyến tính tốt và sai số khuếch đại thấp giúp cải thiện độ chính xác của hệ thống đo lường.
3. Tiêu thụ năng lượng thấp:
   • Thiết kế tiết kiệm năng lượng với dòng tiêu thụ thấp ở cả hai phía nguồn.
4. Tương thích với vi điều khiển:
   • Đầu ra tín hiệu tỷ lệ điện áp dễ dàng giao tiếp với các ADC tích hợp trong vi điều khiển.
5. Khả năng chịu nhiễu tốt:
   • Công nghệ cách ly quang học giúp giảm thiểu nhiễu từ các mạch công suất hoặc môi trường công nghiệp.

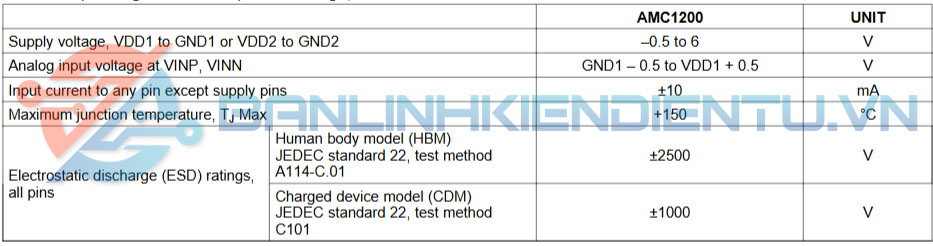

Thông số kỹ thuật AMC1200

• Dải điện áp hoạt động:
  • Nguồn cung cấp phía cách ly (VDD1): 4.5V đến 5.5V.
  • Nguồn cung cấp phía không cách ly (VDD2): 3V đến 5.5V.
• Tín hiệu đầu vào: Tín hiệu chênh lệch từ -250mV đến +250mV.
• Tín hiệu đầu ra: Tín hiệu tỷ lệ điện áp (ratiometric output).
• Độ chính xác:
  • Sai số khuếch đại: ±0.5%.
  • Độ tuyến tính: 0.03% (tối đa).
• Cách ly điện:
  • Điện áp cách ly: 4000V RMS.
  • Độ bền xung cách ly: 5600V.

Ứng dụng AMC1200

• Hệ thống đo dòng và điện áp:
  • Đo lường dòng điện shunt hoặc điện áp chênh lệch trong các hệ thống công nghiệp.
• Biến tần công suất:
  • Đo và cách ly tín hiệu trong các bộ biến tần công suất hoặc motor điều khiển.
• Hệ thống giám sát năng lượng:
  • Sử dụng trong các thiết bị đo lường và giám sát tiêu thụ điện năng.
• Ứng dụng y tế:
  • Cách ly tín hiệu trong các thiết bị y tế để đảm bảo an toàn cho bệnh nhân.
• Hệ thống tự động hóa:
  • Tích hợp trong các hệ thống điều khiển tự động và SCADA.

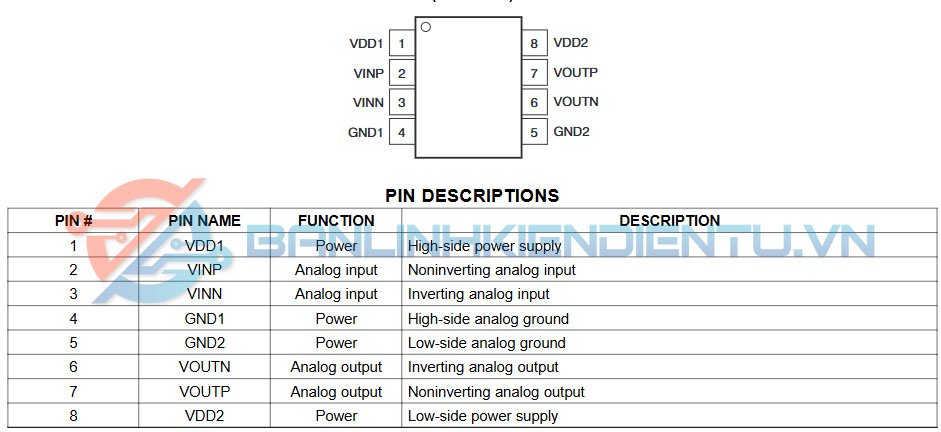

Sơ đồ chân

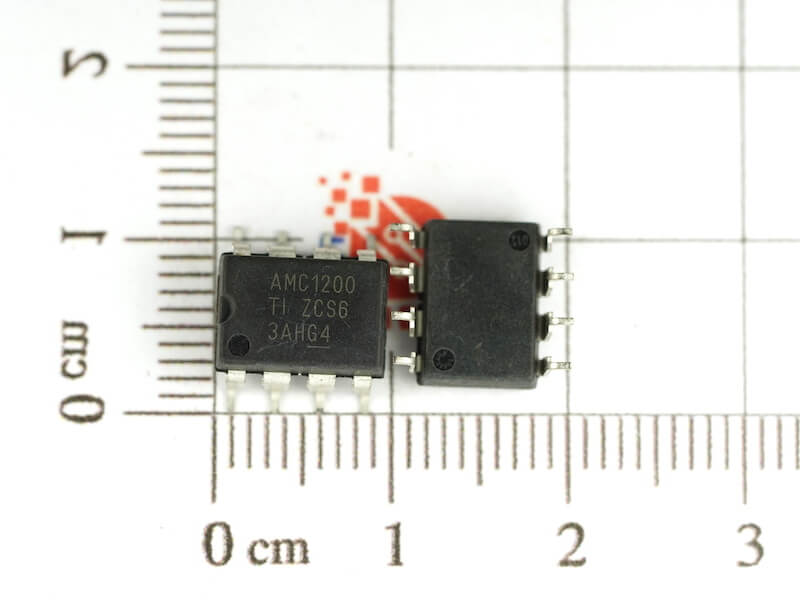

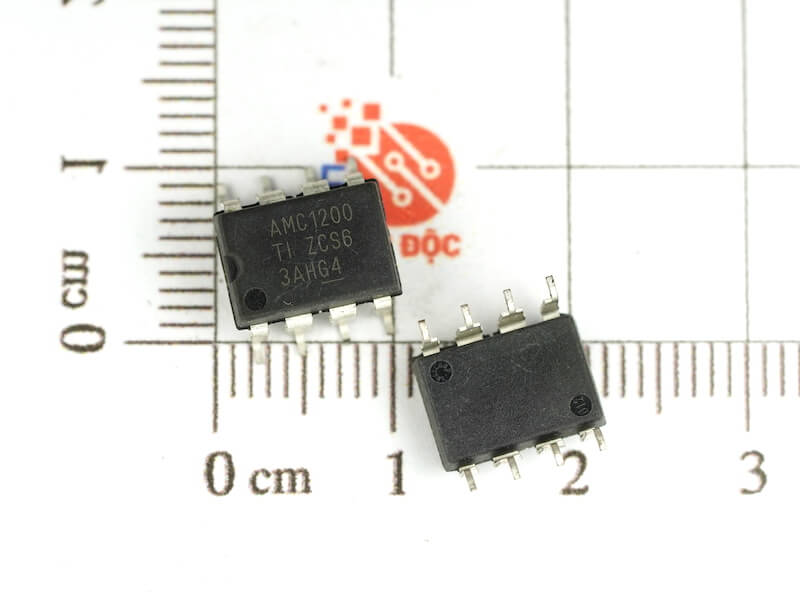

Kích thước AMC1200

Xem thêm những sản phẩm IC khác tại đây

Datasheet AMC1200
