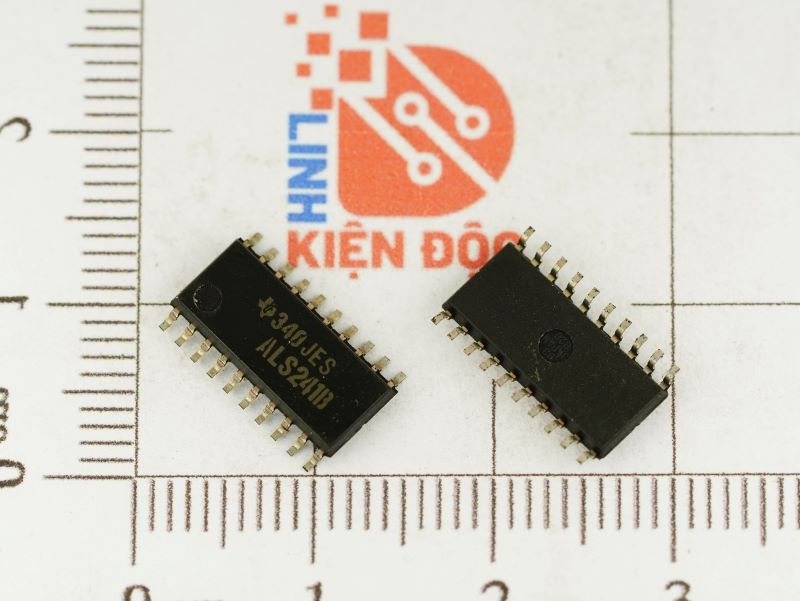

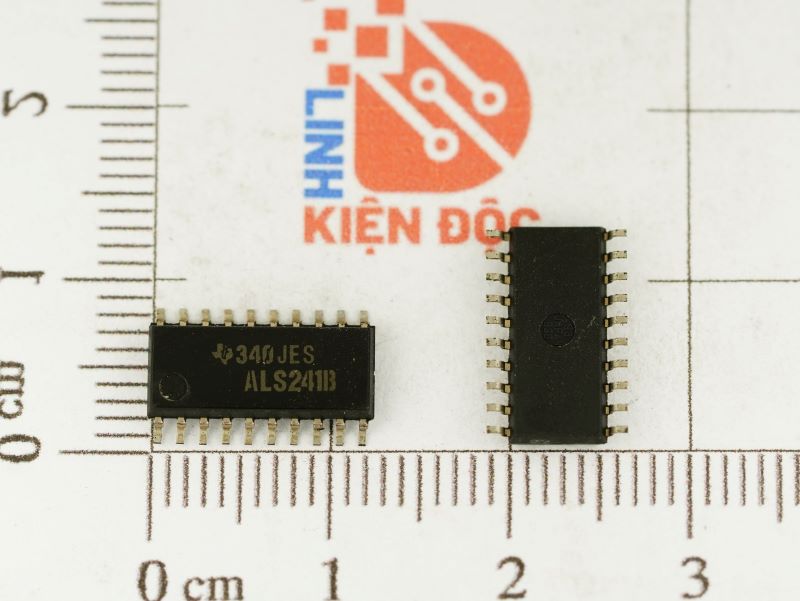

ALS241B SN74ALS241 IC số SOP-20 5.2mm

Giới thiệu về SN74ALS241

SN74ALS241 là một mạch tích hợp Octal Buffer/Line Driver (Bộ đệm/Bộ điều khiển 8 kênh) có đầu ra 3 trạng thái, được thiết kế để giao tiếp với bus dữ liệu và truyền tải tín hiệu trong các hệ thống kỹ thuật số tốc độ cao. Nó thuộc dòng ALS (Advanced Low-Power Schottky) của Texas Instruments, có hiệu suất cao với mức tiêu thụ năng lượng thấp.

Đặc điểm nổi bật

✔ Đầu ra 3 trạng thái (Tri-State Outputs):

• Hỗ trợ điều khiển bus, cho phép kết nối nhiều thiết bị mà không bị xung đột tín hiệu.
• Có thể ở trạng thái Cao (High), Thấp (Low) hoặc Ngắt kết nối (High Impedance, Z).

✔ Hoạt động theo hai hướng (Two-Way Control):

• Hỗ trợ điều khiển dữ liệu theo cả hai hướng thông qua hai nhóm đầu vào.

✔ Hoạt động tốc độ cao với công nghệ Schottky:

• Dòng ALS sử dụng công nghệ Schottky giúp giảm thời gian trễ, cải thiện hiệu suất hệ thống.

✔ Dòng ra cao:

• Có khả năng điều khiển tải có dòng tiêu thụ cao, phù hợp với các hệ thống đòi hỏi công suất lớn.

✔ Thiết kế tối ưu cho bus hệ thống:

• Hỗ trợ các ứng dụng bộ nhớ, bộ điều khiển xung nhịp, bộ thu phát dữ liệu trong hệ thống vi xử lý.

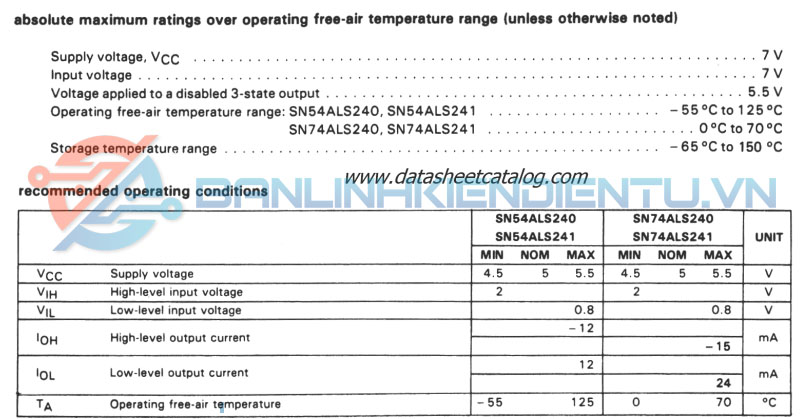

Thông số kỹ thuật SN74ALS241

Ứng dụng

📌 Điều khiển dữ liệu trên bus hệ thống:

• SN74ALS241 được sử dụng rộng rãi để giao tiếp giữa bộ nhớ, vi xử lý và các ngoại vi khác.
• Nhờ vào đầu ra 3 trạng thái, nó giúp kiểm soát dữ liệu đi vào và ra khỏi bus.

📌 Bộ điều khiển địa chỉ bộ nhớ (Memory Address Controller):

• Dùng trong các hệ thống máy tính để quản lý và điều khiển địa chỉ bộ nhớ.

📌 Bộ đệm xung nhịp (Clock Buffering):

• Tạo và phân phối tín hiệu xung nhịp trong hệ thống số tốc độ cao.

📌 Bộ thu phát dữ liệu song song (Parallel Data Transceiver):

• Cho phép truyền dữ liệu song song giữa các vi mạch logic.

📌 Hệ thống nhúng và vi điều khiển:

• Hỗ trợ giao tiếp giữa vi điều khiển và các thiết bị ngoại vi.

📌 Thiết bị đầu cuối giao tiếp công nghiệp:

• Được sử dụng trong các hệ thống PLC, giao tiếp RS-232, RS-485.

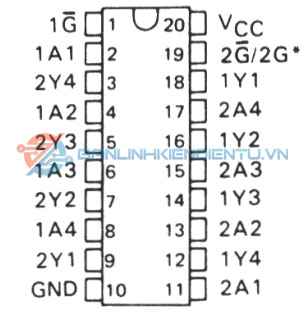

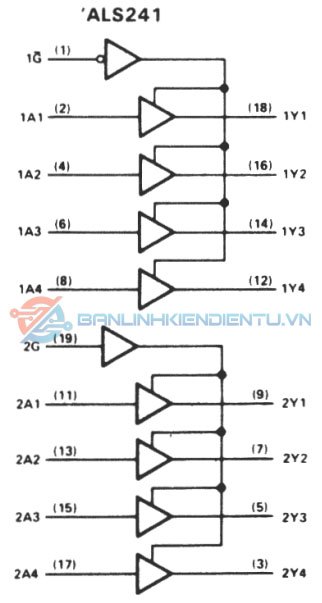

Sơ đồ chân SN74ALS241

Kích thước SN74ALS241

Xem thêm: Nhiều sản phẩm IC số tại đây

Datasheet SN74ALS241
