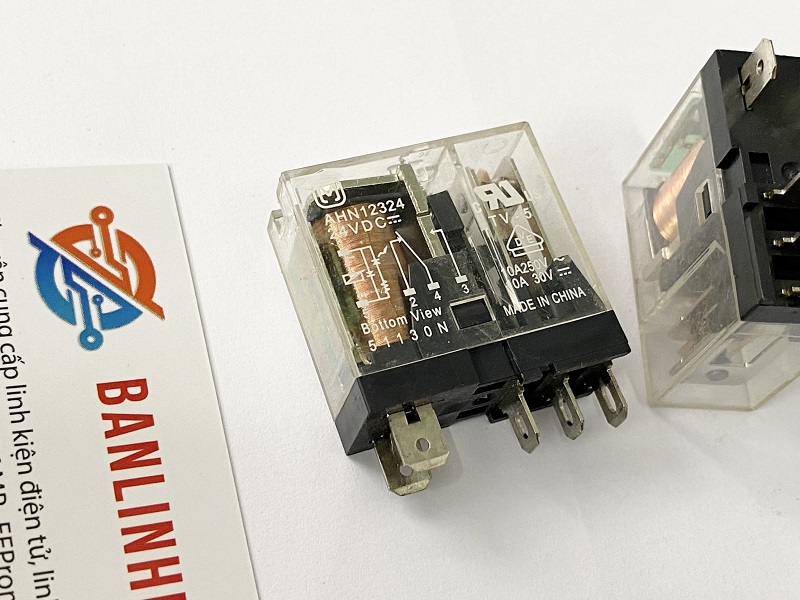

AHN12324 DC24V Relay trung gian 24V 5 chân

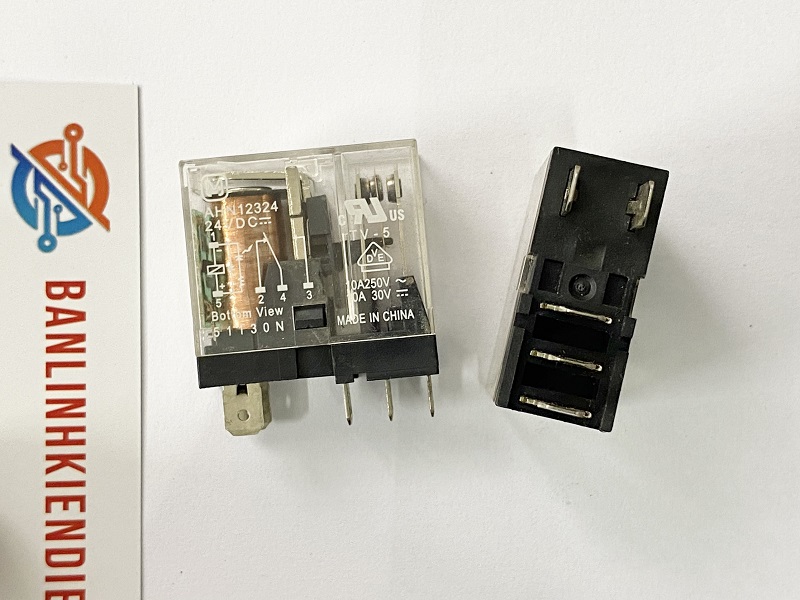

Giới thiệu về AHN12324

AHN12324 là một relay trung gian hoạt động với điện áp cuộn dây 24VDC, được thiết kế để điều khiển và chuyển mạch các tín hiệu và tải điện. Relay AHN12324 DC24V là một thành phần quan trọng trong các hệ thống tự động hóa và điều khiển, đóng vai trò quan trọng trong việc chuyển đổi và điều khiển tín hiệu điện. Chuyển đổi hoặc khuếch đại tín hiệu điều khiển, giúp điều khiển các tải điện lớn hơn hoặc các thiết bị khác trong hệ thống tự động hóa. Đây là một loại relay trung gian, thường được sử dụng trong các ứng dụng công nghiệp và điều khiển tự động

Đặc trưng kỹ thuật

• Độ Tin Cậy Cao: Relay được thiết kế để hoạt động bền bỉ và ổn định trong thời gian dài, ngay cả trong điều kiện khắc nghiệt.
• Kích Thước Nhỏ Gọn: Dễ dàng lắp đặt vào các tủ điều khiển và hệ thống tự động hóa.
• Linh Hoạt: Có thể sử dụng trong nhiều ứng dụng khác nhau, từ các hệ thống điều khiển đơn giản đến các hệ thống tự động hóa phức tạp.
• Điện Áp Cuộn Dây (Coil Voltage):
  • 24VDC: Đây là điện áp yêu cầu để kích hoạt cuộn dây của relay. Khi cuộn dây được cấp điện áp 24VDC, từ trường sẽ được tạo ra để chuyển đổi trạng thái của các tiếp điểm.
• Cấu Hình Tiếp Điểm (Contact Configuration):
  • Số Tiếp Điểm: Relay có thể có nhiều cặp tiếp điểm, thường là các tiếp điểm NO (Normally Open – Thường mở) và NC (Normally Closed – Thường đóng).
  • Dòng Tải Tối Đa (Maximum Switching Current): Relay này có khả năng điều khiển dòng điện tối đa qua các tiếp điểm, thường nằm trong khoảng từ 5A đến 10A hoặc hơn tùy thuộc vào cấu hình và ứng dụng cụ thể.
• Điện Áp Tải (Switching Voltage):
  • Điện Áp Tải Tối Đa (Maximum Switching Voltage): Relay có thể chuyển mạch các mạch điện với điện áp AC hoặc DC, thường là 250VAC hoặc 30VDC, tùy thuộc vào thông số cụ thể của sản phẩm.
• Công Suất Chuyển Mạch (Switching Power):
  • Công Suất Tối Đa (Maximum Switching Power): Công suất mà relay có thể điều khiển qua các tiếp điểm mà không gây hư hỏng, thường được đo bằng VA (Volt-Amperes) đối với tải AC và W (Watts) đối với tải DC.
• Điện Áp Cách Ly (Insulation Resistance):
  • ≥ 100MΩ tại 500VDC: Khả năng cách ly giữa các phần của relay để ngăn chặn dòng điện rò rỉ giữa các mạch.
• Điện Áp Chịu Đựng (Dielectric Strength):
  • Cuộn Dây với Tiếp Điểm: 1500VAC hoặc hơn, để đảm bảo an toàn và cách ly điện giữa cuộn dây điều khiển và các tiếp điểm chuyển mạch.
  • Giữa Các Tiếp Điểm: 1000VAC hoặc hơn, đảm bảo an toàn khi các tiếp điểm chuyển mạch có thể chịu được điện áp cao.
• Nhiệt Độ Hoạt Động (Operating Temperature Range):
  • -40°C đến +70°C: Dải nhiệt độ mà relay có thể hoạt động ổn định, cho phép sử dụng trong nhiều môi trường khắc nghiệt.
• Thời Gian Đáp Ứng (Operate Time):
  • Khoảng 10 ms: Thời gian cần thiết để relay chuyển từ trạng thái không kích hoạt (open) sang trạng thái kích hoạt (closed) khi được cấp điện.
• Thời Gian Hồi Tiếp (Release Time):
  • Khoảng 5 ms: Thời gian relay cần để trở lại trạng thái ban đầu sau khi ngừng cấp điện.

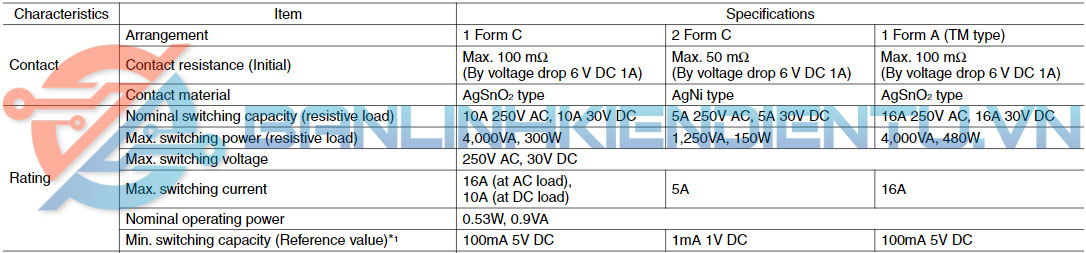

Thông số kỹ thuật

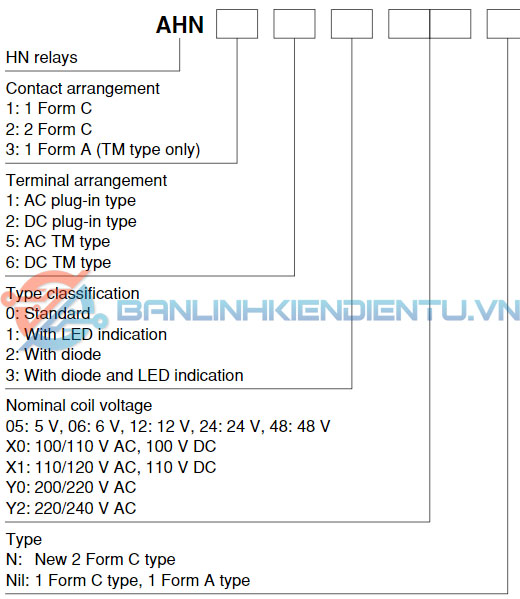

Cách đọc mã linh kiện

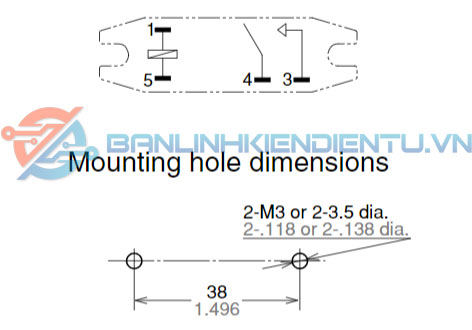

Sơ đồ tương đương

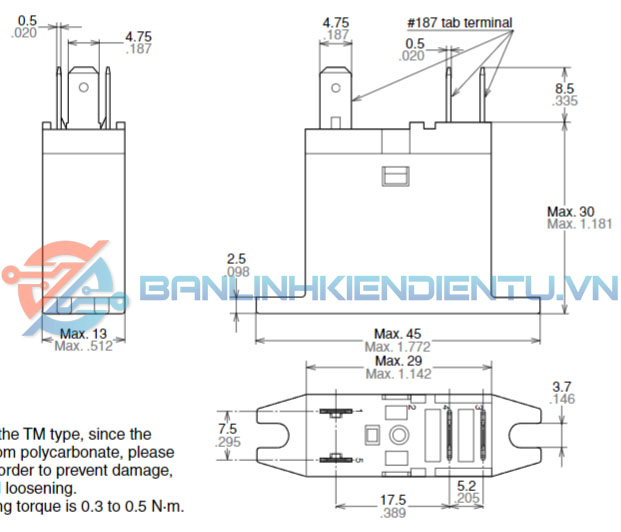

Kích thước AHN12324
