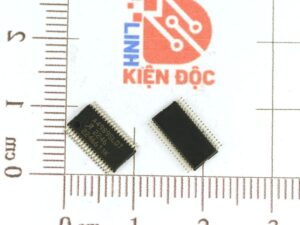

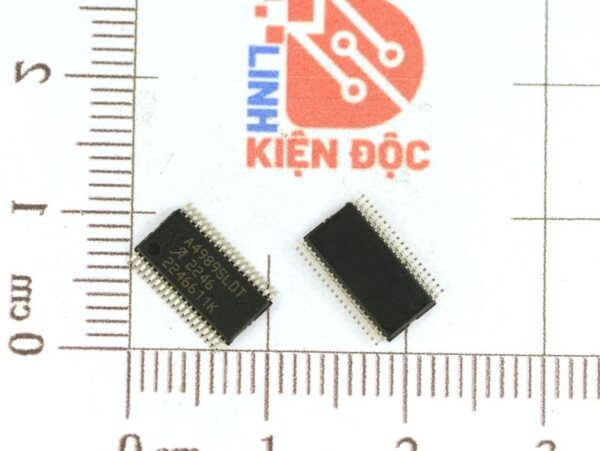

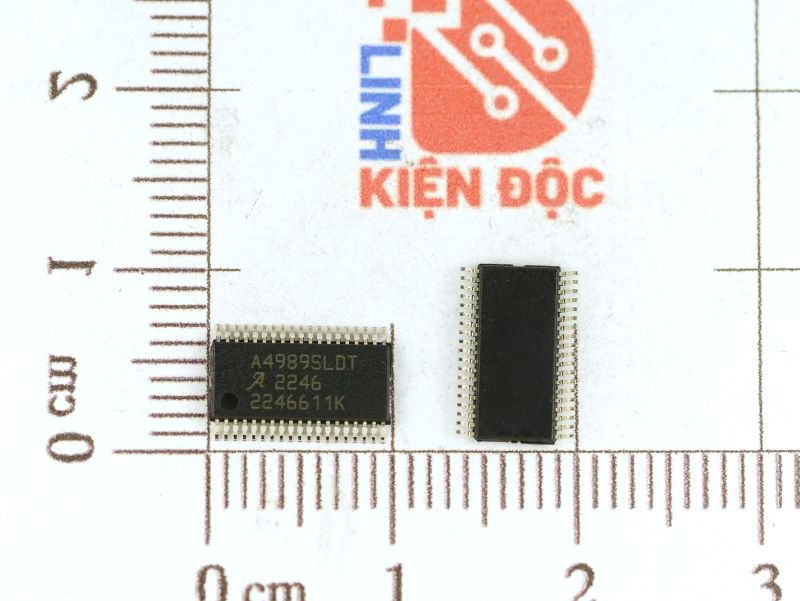

A4989SLDT A4989 IC điều khiển TSSOP-38

Giới thiệu về A4989

A4989 là một IC điều khiển động cơ bước tích hợp sẵn driver microstepping được thiết kế bởi Allegro Microsystems. IC này hỗ trợ điều khiển động cơ bước hai pha với độ chính xác cao, khả năng điều khiển dòng điện linh hoạt, và các tính năng bảo vệ toàn diện.

Đặc điểm nổi bật

1. Microstepping Linh Hoạt:
   • Hỗ trợ microstepping lên đến 16 bước con (microsteps) trên mỗi bước đầy, giúp động cơ hoạt động êm ái và chính xác hơn.
2. Điều Khiển PWM (Pulse Width Modulation):
   • Dòng điện qua các cuộn dây được điều khiển bằng PWM, tối ưu hóa hiệu suất năng lượng và giảm độ nóng.
3. Điều Khiển Dòng Điện Chính Xác:
   • Hỗ trợ điều khiển dòng điện bằng cách sử dụng các cảm biến điện trở (sense resistor).
4. Tích Hợp Logic Điều Khiển:
   • Bao gồm các chức năng điều khiển như chọn hướng (direction), bước (step), và chế độ ngủ (sleep mode).
5. Bảo Vệ Toàn Diện:
   • Bảo vệ quá dòng, quá nhiệt và ngắn mạch.
6. Điện Áp Linh Hoạt:
   • Hỗ trợ hoạt động với dải điện áp từ trung bình đến cao, phù hợp với nhiều loại động cơ bước.

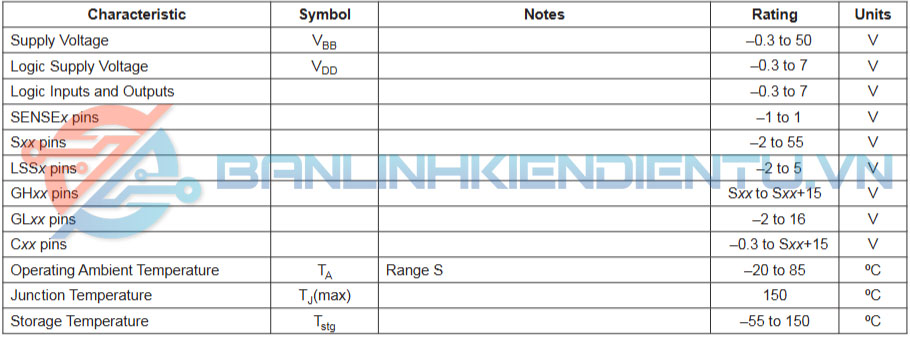

Thông số kỹ thuật A4989

Ứng dụng

1. Điều khiển động cơ bước:
   • Sử dụng trong các ứng dụng như máy in 3D, CNC, và các hệ thống tự động hóa.
2. Thiết bị y tế:
   • Dùng để điều khiển các cơ cấu chuyển động trong thiết bị y tế.
3. Hệ thống robot:
   • Cung cấp khả năng di chuyển chính xác cho các ứng dụng robot.
4. Hệ thống quang học và camera:
   • Điều khiển các hệ thống zoom, lấy nét tự động.
5. Máy móc công nghiệp:
   • Sử dụng trong các dây chuyền sản xuất tự động.

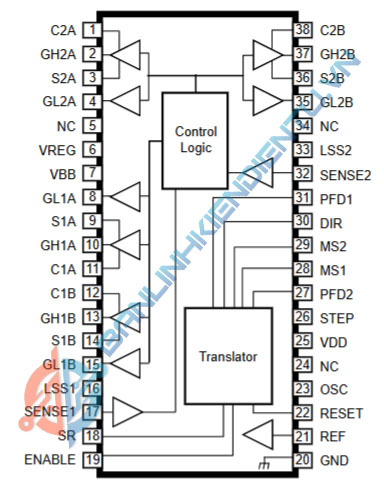

Sơ đồ chân A4989

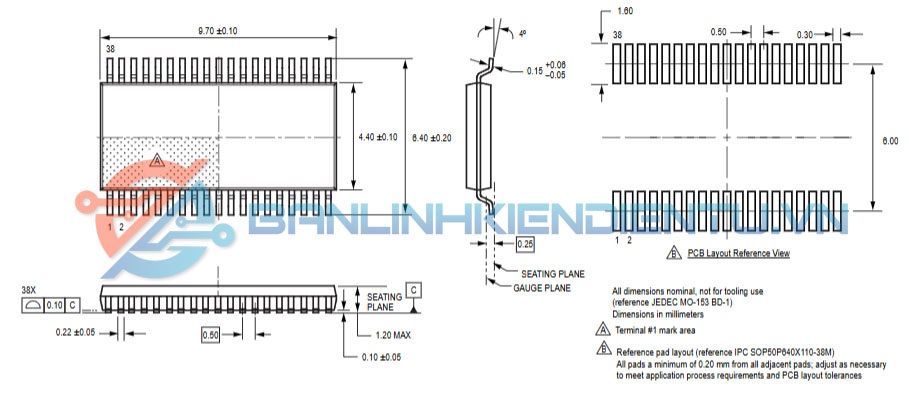

Kích thước A4989

Xem thêm những sản phẩm IC khác tại đây

Datasheet A4989
