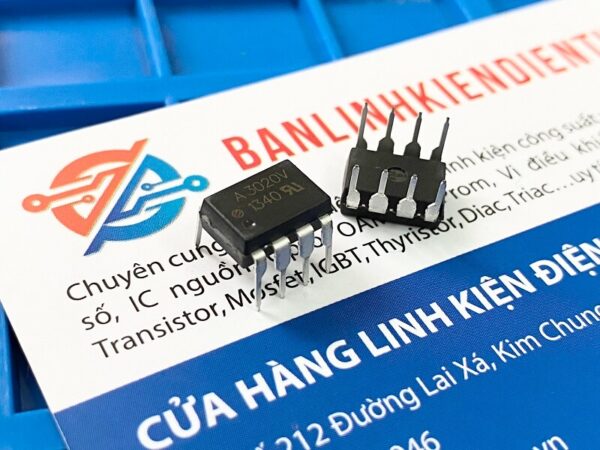

A3020V A3020 HCPL-3020 Opto DIP-8

Mô tả Opto HCPL-3020

• HCPL-3020 cung cấp sự kết hợp độc đáo giữa các tính năng phù hợp lý tưởng cho các nhà thiết kế mạch điều khiển động cơ. Sản phẩm cung cấp độ chính xác và độ ổn định cần thiết để giám sát chính xác dòng điện của động cơ trong môi trường điều khiển động cơ có độ ồn cao, mang lại khả năng điều khiển mượt mà hơn (ít gợn sóng mô-men xoắn hơn) trong nhiều loại ứng dụng điều khiển động cơ khác nhau.
• Loại bỏ chế độ chung 15 kV/µs ở VCM = 1000 V
• Độ chênh lệch 4,6 µV/°C so với nhiệt độ
• Điện áp bù đầu vào 0,9 mV
• Băng thông 85 kHzV

Ứng dụng Opto HCPL-3020

• Ổ đĩa cổng MOSFET IGBT/điện bị cô lập
• Bộ truyền động động cơ AC và DC không chổi than
• Biến tần công nghiệp
• Máy điều hòa
• Máy giặt
• Lò sưởi cảm ứng cho bếp
• Nguồn điện chuyển mạch (SPS)

Sơ đồ chức năng Opto HCPL-3020

Kích thước Opto HCPL-3020

Bảng thông số Opto HCPL-3020

Sơ đồ mạch ứng dụng Opto HCPL-3020

Thông tin ứng dụng Loại bỏ ổ đĩa cổng IGBT âm

Để giữ cho IGBT luôn tắt, HCPL-3020 có thông số VOL tối đa rất thấp là 1,0 V. Giảm thiểu Rg và độ tự cảm của dây dẫn từ HCPL-3020 đến cổng và bộ phát IGBT (có thể bằng cách gắn HCPL-3020 trên một bo mạch PC nhỏ ngay phía trên IGBT) có thể loại bỏ nhu cầu sử dụng ổ đĩa cổng IGBT âm trong nhiều ứng dụng như minh họa trong Hình 17. Cần cẩn thận với thiết kế bo mạch PC như vậy để tránh định tuyến các dấu vết bộ thu hoặc bộ phát IGBT gần đầu vào HCPL-3020  vì điều này có thể dẫn đến việc ghép nối không mong muốn các tín hiệu thoáng qua vào đầu vào của HCPL-3020 và làm giảm hiệu suất. (Nếu đường thoát IGBT phải được định tuyến gần đầu vào HCPL-3020, thì đèn LED phải được phân cực ngược khi ở trạng thái tắt, để ngăn các tín hiệu thoáng qua được ghép nối từ đường thoát IGBT bật HCPL-3020.

Mạch điều khiển và ứng dụng đèn LED cho HCPL-3020 và HCPL-0302.

Xem thêm: Nhiều sản phẩm Opto khác tại đây

Datasheet của Opto HCPL-3020
