A2210, 2SA2210 Transistor PNP 20A/50V TO-220

banlinhkiendientu.vn là đơn vị chuyên cung cấp Transistor 2SA2210, với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của khách hàng.

A2210 (hoặc 2SA2210) là một transistor PNP công suất cao, sử dụng vỏ TO-220, được thiết kế để xử lý các ứng dụng yêu cầu dòng điện lớn và điện áp trung bình. Với khả năng chịu dòng điện tối đa lên đến 20A và điện áp cực Collector 50V, A2210 rất phù hợp cho các mạch điều khiển công suất, khuếch đại tín hiệu, và các ứng dụng công suất cao khác.

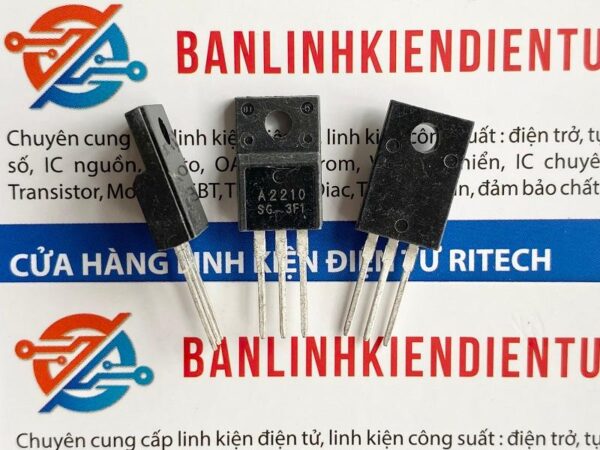

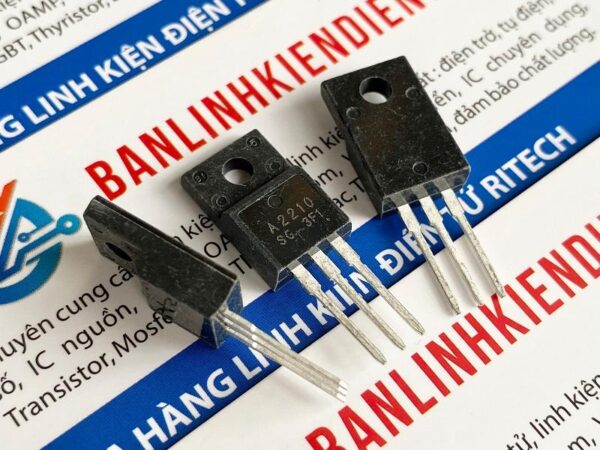

Hình ảnh thực tế của 2SA2210

Thông số kỹ thuật của Transistor 2SA2210

• Loại transistor: PNP
• Điện áp cực Collector (V_CEO): 50V
• Dòng điện cực Collector (I_C): 20A
• Công suất tiêu thụ tối đa (P_C): 100W
• Hệ số khuếch đại dòng (h_FE): Khoảng 40-250, tùy thuộc vào điều kiện hoạt động.
• Điện áp cực BE (V_BE): Khoảng 1.2V tại dòng điện định mức.
• Tần số cắt (f_T): Khoảng 25 MHz.
• Vỏ bọc: TO-220, giúp tản nhiệt hiệu quả và thích hợp cho các mạch công suất cao

Kích thước của Transistor 2SA2210

Nguyên Lý Hoạt Động của A2210 / 2SA2210

Transistor PNP hoạt động khi điện áp tại cực Base thấp hơn điện áp tại Emitter, thường từ 0.6V – 0.7V, cho phép dòng điện chảy từ Emitter sang Collector. Khi điện áp tại Base được điều chỉnh cao hơn Emitter, transistor sẽ ngừng dẫn dòng điện và thực hiện chức năng chuyển mạch.

Chức Năng của A2210 / 2SA2210

• Khuếch đại tín hiệu: Dùng để khuếch đại tín hiệu nhỏ tại cực Base thành dòng điện lớn hơn giữa Collector và Emitter.
• Chuyển mạch công suất cao: Thực hiện chức năng chuyển mạch cho các thiết bị yêu cầu dòng điện lớn như động cơ, tải công suất cao, hoặc mạch điều khiển công suất.
• Điều khiển tải công suất lớn: Sử dụng trong các mạch điều khiển động cơ và các thiết bị điện công nghiệp yêu cầu dòng điện lớn và ổn định.

Ứng Dụng của A2210 / 2SA2210

• Mạch khuếch đại công suất: Phù hợp cho các mạch khuếch đại tín hiệu và công suất trong các hệ thống âm thanh hoặc các ứng dụng công suất cao.
• Chuyển mạch công suất: Thích hợp cho các mạch chuyển mạch công suất lớn trong các ứng dụng công nghiệp, điều khiển động cơ hoặc các tải công nghiệp.
• Ứng dụng trong hệ thống nguồn: Sử dụng trong các mạch ổn áp hoặc cung cấp nguồn điện cho các thiết bị công suất cao.
• Điều khiển động cơ công suất cao: Dùng trong các hệ thống điều khiển động cơ công suất lớn, giúp vận hành các thiết bị cơ khí và công nghiệp.
