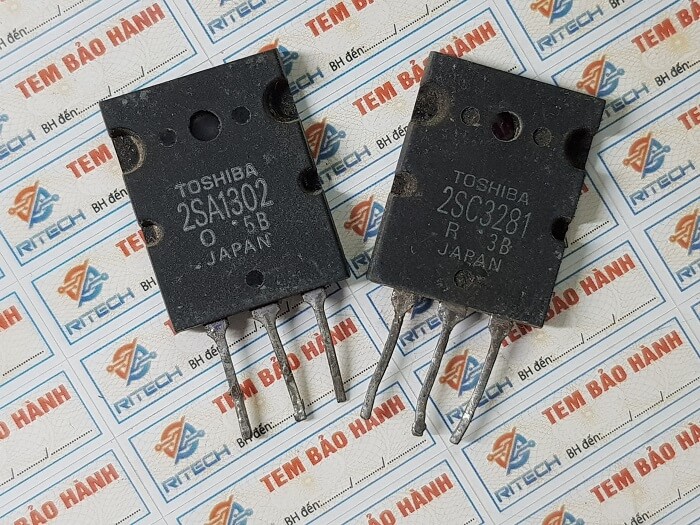

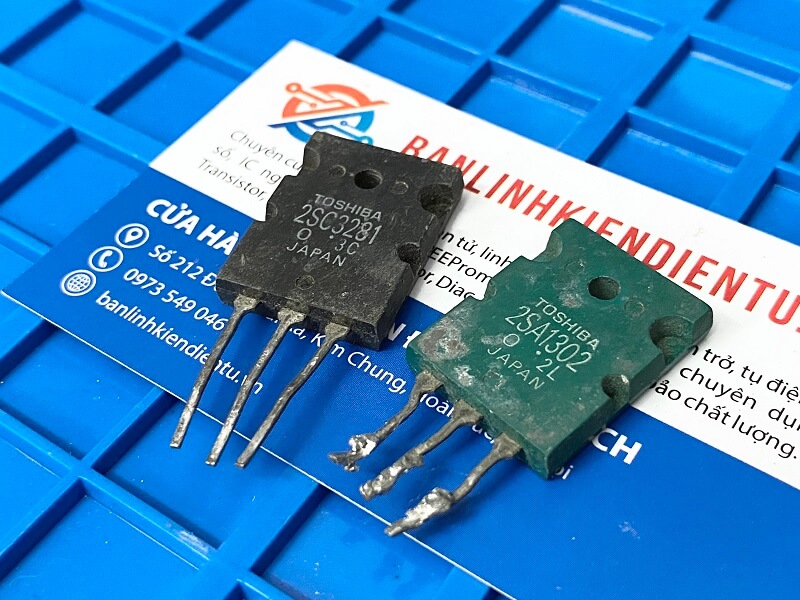

Cặp Sò Transitor 2SA1302 2SC3281 15A-150W-200V Chính Hãng Tháo Máy

Giới thiệu Cặp Sò Transistor 2SA1302 và 2SC3281

2SA1302 và 2SC3281 là hai transistor lưỡng cực (BJT) NPN và PNP, thường được sử dụng như cặp sò trong các ứng dụng khuếch đại công suất. Chúng có khả năng xử lý dòng điện cao, điện áp lớn và thường được sử dụng trong các bộ khuếch đại âm thanh công suất cũng như trong các thiết bị điện tử tiêu dùng.

1. Thông số kỹ thuật

2SA1302 (PNP)

• Loại transistor: PNP
• Điện áp tối đa (Vce): 150V
• Dòng tối đa (Ic): 15A
• Công suất tối đa (Pd): 150W
• Tần số chuyển tiếp (fT): Khoảng 15MHz
• Dạng chân: TO-220 hoặc TO-3P

Sơ đồ chân 2SA1302

Thông số kỹ thuật của Transistor 2SA1302

Kích thước của Transistor 2SA1302

2SC3281 (NPN)

• Loại transistor: NPN
• Điện áp tối đa (Vce): 150V
• Dòng tối đa (Ic): 15A
• Công suất tối đa (Pd): 150W
• Tần số chuyển tiếp (fT): Khoảng 15MHz
• Dạng chân: TO-220 hoặc TO-3P

Sơ đồ chân

Thông số kỹ thuật của Transistor 2SC3281

Kích thước của Transistor 2SC3281

2. Nguyên lý hoạt động

Cặp sò này hoạt động bằng cách cho phép khuếch đại tín hiệu điện. Khi có tín hiệu vào chân base của transistor, nó sẽ điều khiển dòng điện từ collector đến emitter, tạo ra đầu ra tương ứng.

3. Chức năng

• Khuếch đại công suất: Thường được sử dụng trong các mạch khuếch đại âm thanh, giúp khuếch đại tín hiệu âm thanh lên mức công suất lớn hơn.
• Công tắc điện: Có thể dùng trong các mạch điều khiển công suất cao.
• Mạch điều khiển: Sử dụng trong các thiết bị điện tử và tự động hóa.

4. Ứng dụng

Cặp transistor 2SA1302 và 2SC3281 thường được sử dụng trong:

• Bộ khuếch đại âm thanh: Trong các thiết bị âm thanh, loa công suất lớn.
• Mạch điều khiển động cơ: Trong các ứng dụng điều khiển động cơ điện.
• Thiết bị công nghiệp: Trong các mạch điều khiển tự động và công nghiệp.

Kết luận

Cặp sò transistor 2SA1302 và 2SC3281 là lựa chọn tuyệt vời cho các ứng dụng yêu cầu công suất cao, điện áp lớn và hiệu suất ổn định. Chúng phù hợp cho các thiết kế mạch điện tử công suất, mang lại hiệu quả và độ tin cậy cao trong nhiều ứng dụng.
