93LC66B, 93LC66B-I/P IC EEPROM DIP-8

Giới thiệu về 93LC66B

93LC66B là một EEPROM (Electrically Erasable Programmable Read-Only Memory) của hãng Microchip Technology. Đây là một bộ nhớ không bay hơi, có thể ghi và xóa điện tử, với khả năng lưu trữ dữ liệu ngay cả khi không có nguồn điện. 93LC66B thuộc dòng 93 series EEPROM và hoạt động với giao tiếp SPI (Serial Peripheral Interface), giúp truy xuất dữ liệu nhanh chóng và hiệu quả. Với khả năng lưu trữ dữ liệu không bay hơi, 93LC66B là giải pháp lý tưởng cho các ứng dụng cần lưu trữ dữ liệu bền vững và đáng tin cậy, chẳng hạn như lưu trữ cấu hình hệ thống, dữ liệu hiệu chuẩn và các thông tin quan trọng khác trong các hệ thống nhúng và điện tử tiêu dùng.

Đặc điểm nổi bật 93LC66B

• Bộ nhớ không bay hơi: 93LC66B có khả năng lưu trữ dữ liệu mà không cần nguồn điện, giúp bảo toàn thông tin ngay cả khi mất điện.
• Giao tiếp SPI: 93LC66B sử dụng giao tiếp SPI, cho phép truyền dữ liệu nhanh và hiệu quả với các vi điều khiển và hệ thống nhúng.
• Dung lượng bộ nhớ: Thiết bị có dung lượng 4 kbit (512 x 8 hoặc 256 x 16), nghĩa là nó có thể lưu trữ 512 byte dữ liệu khi hoạt động ở chế độ 8-bit hoặc 256 từ khi hoạt động ở chế độ 16-bit.
• Điện áp hoạt động rộng: 93LC66B có khả năng hoạt động ở các mức điện áp từ 2.5V đến 5.5V, phù hợp với nhiều hệ thống có yêu cầu điện áp khác nhau.
• Chu kỳ ghi/xóa: Thiết bị hỗ trợ lên đến 1 triệu chu kỳ ghi/xóa, đảm bảo độ bền và độ tin cậy cao cho việc lưu trữ và xử lý dữ liệu.
• Thời gian giữ dữ liệu: Dữ liệu trong 93LC66B có thể được giữ trong ít nhất 200 năm, giúp bảo toàn dữ liệu trong thời gian dài.
• Cấu hình byte hoặc word: EEPROM này có thể cấu hình để làm việc với byte (8-bit) hoặc word (16-bit), linh hoạt trong việc lưu trữ dữ liệu.

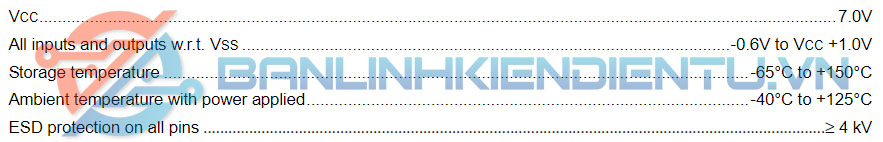

Thông số kỹ thuật 93LC66B

• Dung lượng bộ nhớ: 4 kbit (512 byte hoặc 256 word)
• Điện áp hoạt động: 2.5V đến 5.5V
• Chu kỳ ghi/xóa: 1 triệu lần
• Thời gian giữ dữ liệu: Ít nhất 200 năm
• Tốc độ xung SPI (Clock Frequency): Lên đến 2 MHz (tùy thuộc vào mức điện áp)
• Thời gian ghi (Write Time): Khoảng 5 ms
• Dải nhiệt độ hoạt động: -40°C đến +85°C (phiên bản công nghiệp)
• Gói (Package): SOIC-8, PDIP-8

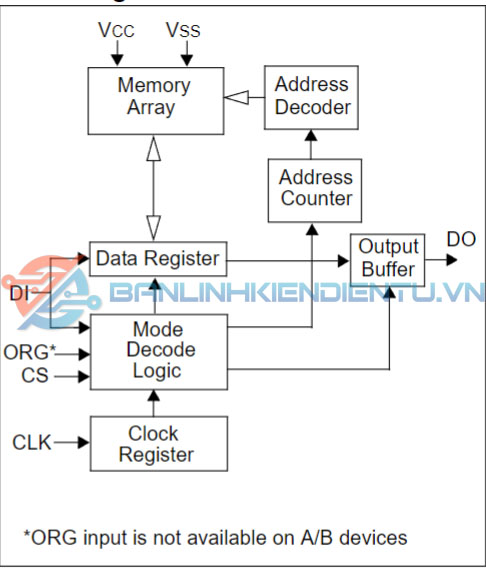

Sơ đồ khối 93LC66B

Ứng dụng 93LC66B

• Lưu trữ cấu hình hệ thống: 93LC66B thường được sử dụng để lưu trữ các thông số cấu hình trong các hệ thống nhúng, nơi cần bảo toàn thông tin sau khi tắt nguồn.
• Bộ nhớ lưu trữ dữ liệu hiệu chuẩn: Thiết bị phù hợp để lưu trữ các thông số hiệu chuẩn trong các thiết bị đo lường và cảm biến, đảm bảo độ chính xác sau khi thiết bị khởi động lại.
• Lưu trữ dữ liệu trong các ứng dụng điện tử tiêu dùng: Trong các thiết bị điện tử như điều khiển từ xa, hệ thống báo động, và thiết bị điện tử gia đình, EEPROM này được dùng để lưu trữ dữ liệu người dùng hoặc thiết lập ban đầu.
• Hệ thống máy tính và vi điều khiển: 93LC66B được sử dụng để lưu trữ dữ liệu firmware, khóa bảo mật, hoặc dữ liệu cấu hình trong các hệ thống máy tính và các ứng dụng nhúng sử dụng vi điều khiển.
• Thiết bị nhận dạng (ID Storage): Có thể sử dụng 93LC66B để lưu trữ các mã nhận dạng, mã vạch, hoặc số serial trong các hệ thống theo dõi và quản lý thiết bị.

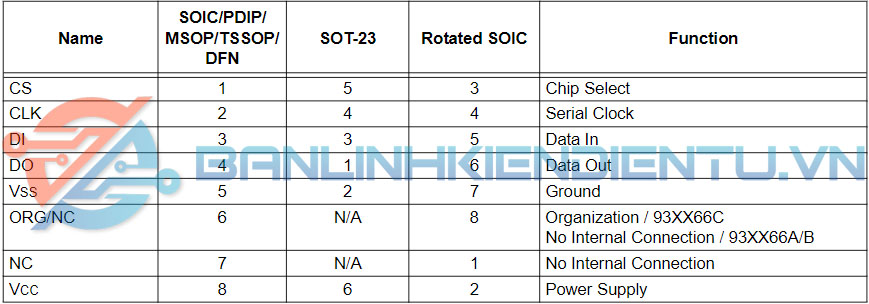

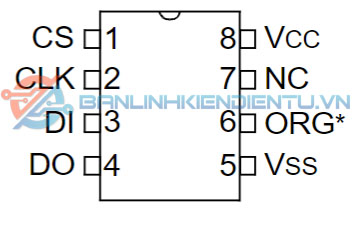

Sơ đồ chân 93LC66B

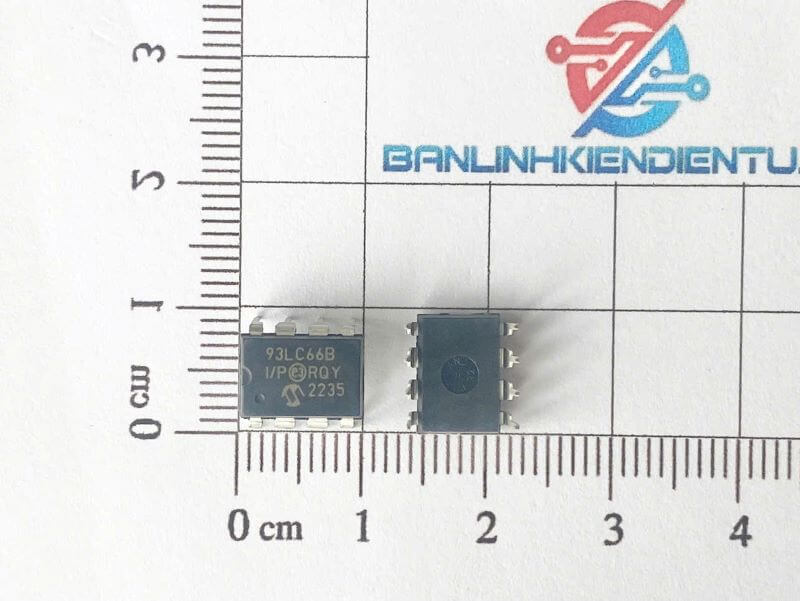

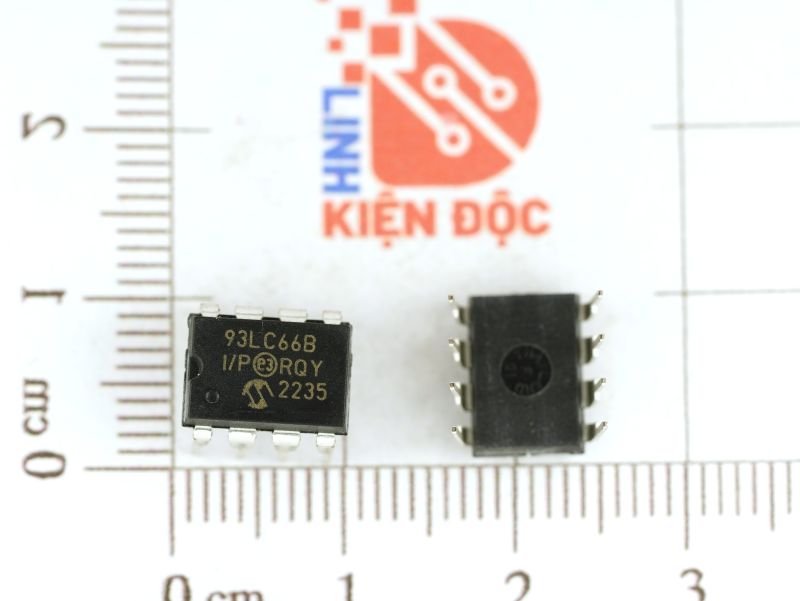

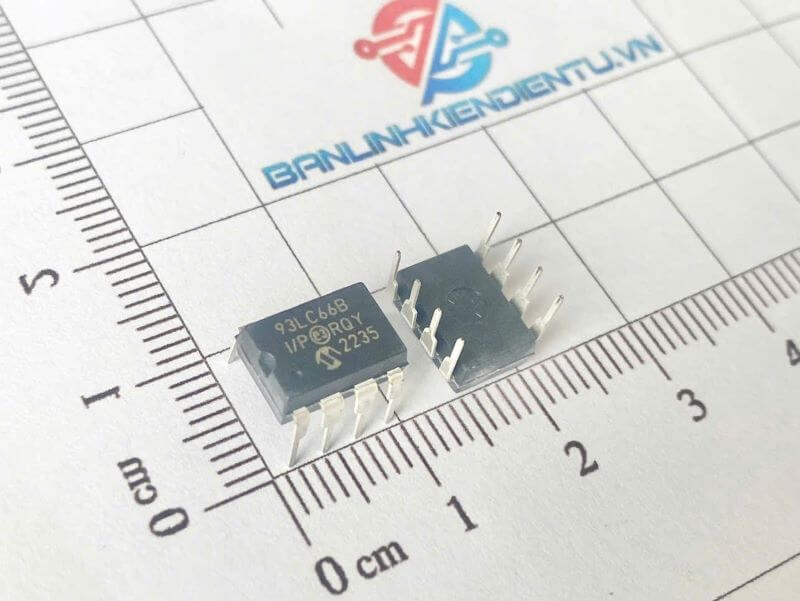

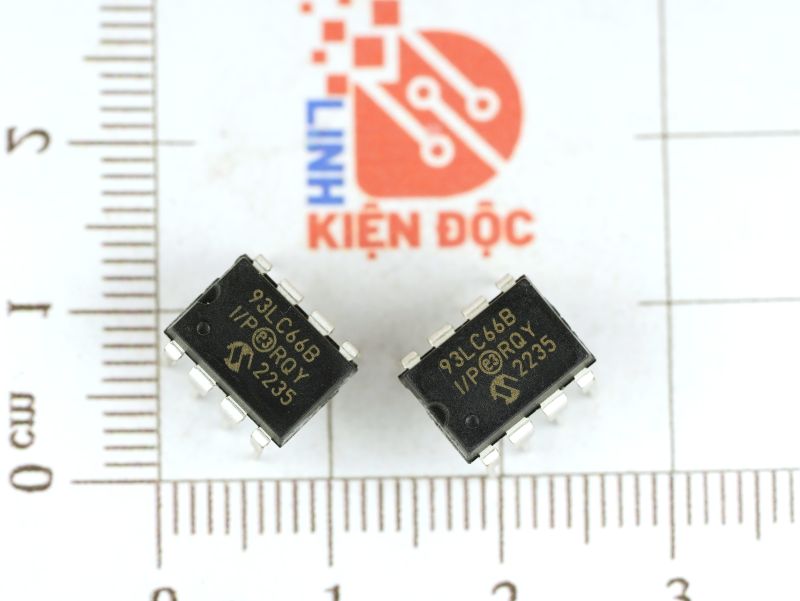

Kích thước 93LC66B

Xem thêm: Nhiều sản phẩm Eeprom khác tại đây

Datasheet 93LC66B
