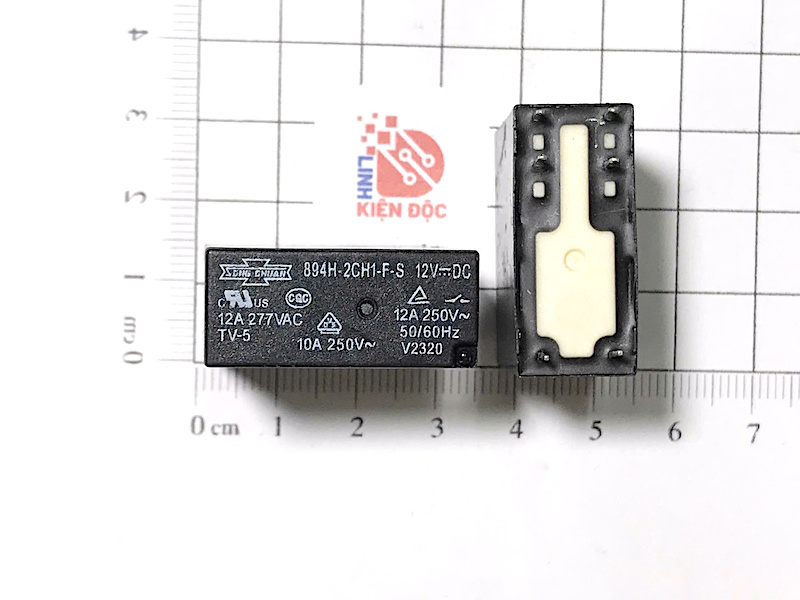

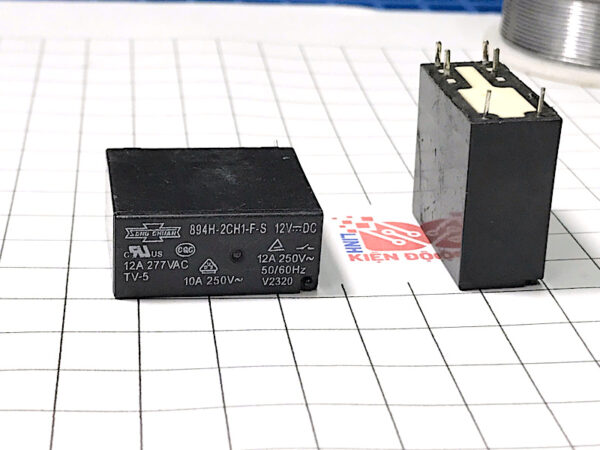

Relay Songchuan 894H-2CH1-F-S 12VDC 12A/277VAC 8 chân

Giới thiệu về 894H-2CH1-F-S

894H-2CH1-F-S là một relay điện cơ (electromechanical relay) được thiết kế để sử dụng với điện áp cuộn dây 12VDC và có khả năng chuyển mạch các tải có dòng điện lên đến 12A tại 277VAC. Đây là loại relay với cấu hình tiếp điểm DPDT (Double Pole Double Throw), nghĩa là nó có hai bộ tiếp điểm chuyển mạch riêng biệt. Relay 894H-2CH1-F-S là một lựa chọn tốt cho các ứng dụng yêu cầu chuyển mạch dòng cao và độ tin cậy cao, phù hợp với nhiều lĩnh vực từ tự động hóa công nghiệp đến thiết bị gia dụng.

Đặc trưng kỹ thuật

• Thiết kế nhỏ gọn: Relay 894H-2CH1-F-S có thiết kế nhỏ, dễ dàng tích hợp vào các mạch điện tử và hệ thống điều khiển.
• Độ bền cao: Với khả năng chịu được điện áp cách điện cao và tuổi thọ cơ khí lâu dài, relay này đảm bảo độ tin cậy cao trong các ứng dụng công nghiệp.
• Thời gian đáp ứng nhanh: Thời gian tác động và nhả nhanh, giúp tăng cường hiệu suất hệ thống.
• Cấu hình DPDT: Cung cấp khả năng chuyển mạch linh hoạt giữa hai mạch khác nhau, phù hợp cho các ứng dụng điều khiển phức tạp.
• Độ tin cậy cao: Relay 894H-2CH1-F-S có tuổi thọ điện và cơ khí dài, đảm bảo hoạt động ổn định và bền bỉ trong môi trường khắc nghiệt.
• Linh hoạt: Với cấu hình DPDT, relay này cung cấp khả năng chuyển mạch linh hoạt, đáp ứng được nhiều yêu cầu ứng dụng khác nhau.
• Khả năng chịu tải cao: Được thiết kế để chịu được tải lên đến 12A, relay này lý tưởng cho các ứng dụng cần độ tin cậy cao trong chuyển mạch.

Thông số kỹ thuật

• Điện áp cuộn dây định mức (Rated Coil Voltage): 12VDC
• Dòng điện cuộn dây (Coil Current): Khoảng 33.3mA
• Điện trở cuộn dây (Coil Resistance): Khoảng 360Ω
• Điện áp kích hoạt cuộn dây (Operate Voltage): ≤ 9.0VDC
• Điện áp nhả cuộn dây (Release Voltage): ≥ 1.2VDC
• Dòng tải định mức (Rated Load Current): 12A tại 277VAC hoặc 30VDC
• Cấu hình tiếp điểm (Contact Configuration): DPDT (Double Pole Double Throw)
• Điện trở tiếp điểm (Contact Resistance): ≤ 50 mΩ
• Khả năng đóng cắt (Switching Capacity):
  • Tải AC: 12A tại 277VAC
  • Tải DC: 12A tại 30VDC
• Thời gian tác động (Operate Time): Tối đa 15 ms
• Thời gian nhả (Release Time): Tối đa 10 ms
• Độ bền điện môi (Dielectric Strength):
  • Giữa cuộn dây và tiếp điểm: 4000VAC trong 1 phút
  • Giữa các tiếp điểm: 1000VAC trong 1 phút
• Khả năng cách điện (Insulation Resistance): 1000 MΩ tối thiểu (tại 500VDC)
• Nhiệt độ hoạt động: -40°C đến 85°C
• Tuổi thọ cơ khí (Mechanical Life): 10 triệu lần tác động
• Tuổi thọ điện (Electrical Life): 100,000 lần tác động (tại tải định mức)

Cách đọc mã sản phẩm

Sơ đồ tương đương

Kích thước 894H-2CH1-F-S
