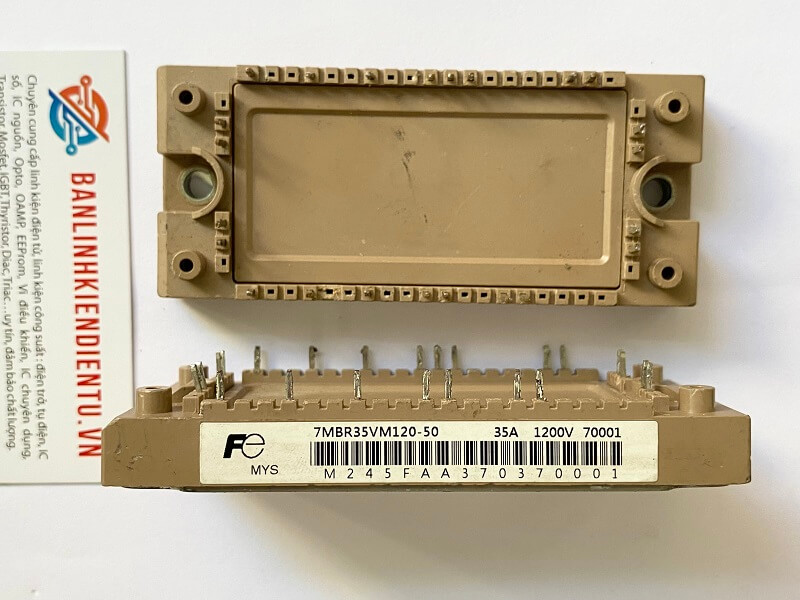

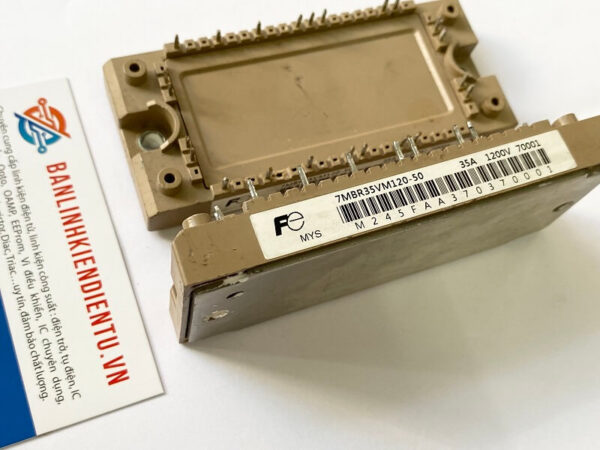

7MBR35VM120-50 IGBT Fuji 35A 1200V tháo máy

Giới thiệu 7MBR35VM120-50

7MBR35VM120-50 là mô-đun IGBT do Fuji Electric sản xuất, có khả năng dẫn dòng 35A và điện áp chịu đựng lên đến 1200V. Mô-đun này được thiết kế để sử dụng trong các hệ thống công nghiệp có yêu cầu cao về hiệu suất và độ bền, đặc biệt là trong các ứng dụng điều khiển động cơ và biến tần công suất lớn.

Đặc điểm 7MBR35VM120-50

• Dòng điện định mức 35A: Mô-đun có thể xử lý dòng điện liên tục 35A, phù hợp cho các ứng dụng công suất trung bình.
• Điện áp tối đa 1200V: Đảm bảo khả năng cách ly điện áp cao, phù hợp với các hệ thống điện yêu cầu điện áp lớn.
• Hiệu suất chuyển mạch cao: Mô-đun IGBT này có khả năng chuyển mạch nhanh, giúp giảm thiểu tổn thất điện năng trong quá trình chuyển đổi và cải thiện hiệu suất hệ thống.
• Tích hợp bảo vệ quá nhiệt và quá dòng: Cơ chế bảo vệ thông minh giúp mô-đun hoạt động an toàn và bền vững trong thời gian dài.
• Khả năng tản nhiệt tốt: Thiết kế mô-đun cho phép tản nhiệt hiệu quả, giúp duy trì nhiệt độ ổn định trong quá trình hoạt động liên tục.

Ứng dụng 7MBR35VM120-50

• Biến tần: Sử dụng trong các hệ thống biến tần để điều khiển động cơ, giúp tiết kiệm năng lượng và nâng cao hiệu quả vận hành.
• Bộ điều khiển động cơ: Thích hợp cho các hệ thống điều khiển động cơ công suất lớn trong công nghiệp, máy móc tự động hóa.
• Hệ thống nguồn công nghiệp: Sử dụng trong các ứng dụng chuyển đổi năng lượng và cung cấp năng lượng cho các hệ thống điện lớn.
• Năng lượng tái tạo: Mô-đun này cũng có thể ứng dụng trong các hệ thống điện năng lượng mặt trời và điện gió.

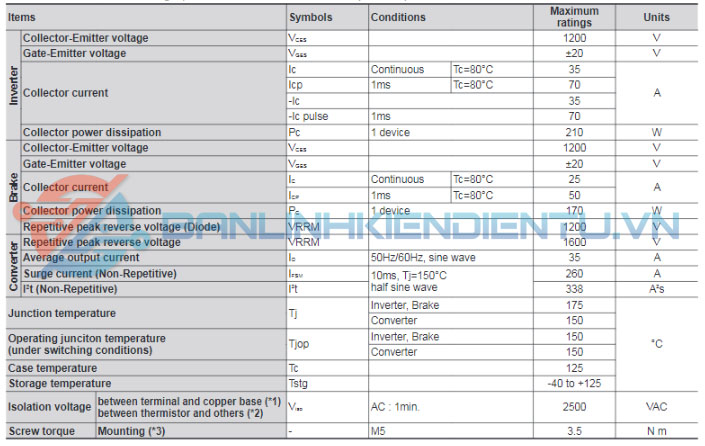

Thông số kĩ thuật 77MBR35VM120-50

• Dòng điện định mức (I_C): 35A
• Điện áp chịu đựng tối đa (V_CE): 1200V
• Điện áp bão hòa (V_CE(sat)): 1.8V (điển hình)
• Điện áp cổng điều khiển (V_GE): ±20V
• Thời gian chuyển mạch:
  • Thời gian bật (t_on): 0.5 – 1 µs
  • Thời gian tắt (t_off): 1 – 2 µs
• Nhiệt độ hoạt động: -40°C đến +150°C
• Kích thước: Nhỏ gọn, dễ lắp đặt vào các hệ thống điện tử công nghiệp phức tạp.

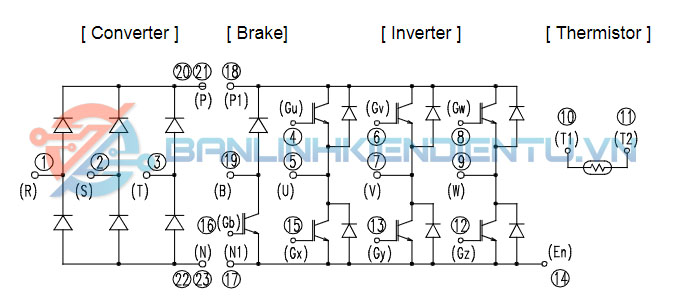

Sơ đồ cấu tạo 7MBR35VM120-50

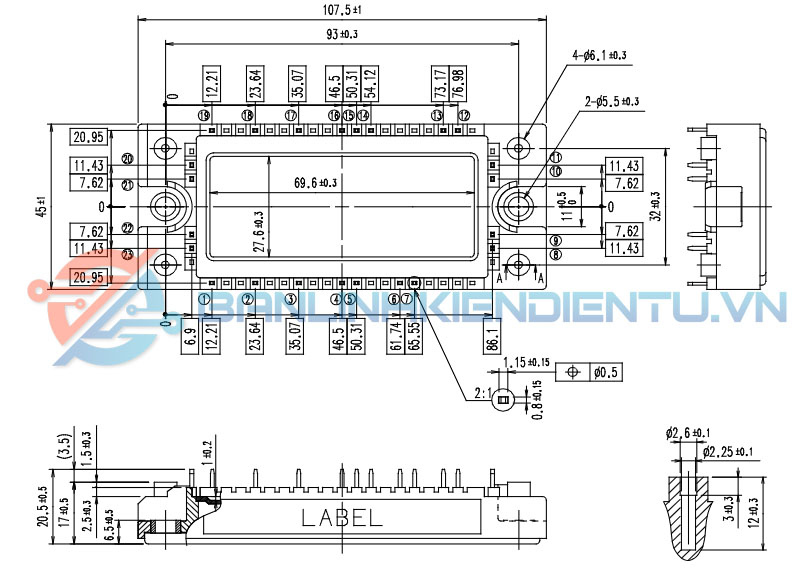

Kích thước 7MBR35VM120-50

Xem thêm :Nhiều sản phẩm IGBT khác tại đây

Datasheet 7MBR35VM120-50
