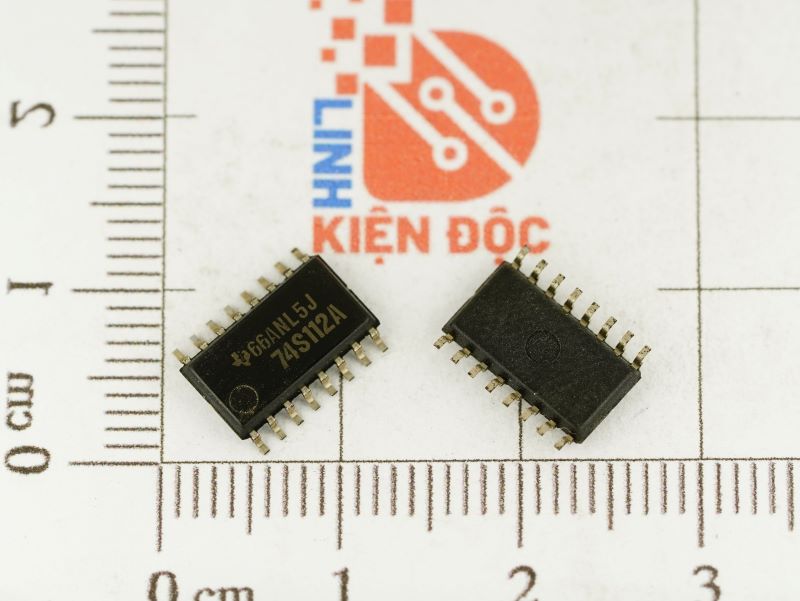

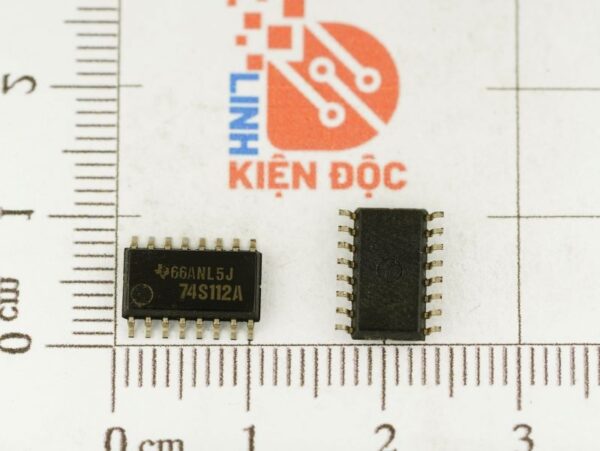

74S112A SN74S112A IC số SOP-16

Giới thiệu về SN74S112A

SN74S112A là một vi mạch tích hợp Dual J-K Flip-Flop, thuộc họ TTL Schottky (S series), có tốc độ cao với các tính năng đặc biệt như kích hoạt cạnh xuống, chức năng Preset (PRE) và Clear (CLR) không đồng bộ. Vi mạch này thường được sử dụng trong các hệ thống logic tuần tự như bộ đếm, bộ chia tần số và thanh ghi.

Đặc điểm nổi bật

• Hai Flip-Flop J-K độc lập: Vi mạch bao gồm hai Flip-Flop J-K kích hoạt cạnh xuống.
• Kích hoạt cạnh xuống: Flip-Flop chuyển trạng thái tại cạnh xuống (falling edge) của tín hiệu xung nhịp (CLK).
• Chức năng Preset và Clear không đồng bộ:
  • PRE (Preset – thiết lập): Đưa đầu ra Q = 1, bất kể trạng thái đầu vào khác.
  • CLR (Clear – xóa): Đưa đầu ra Q = 0, bất kể trạng thái đầu vào khác.

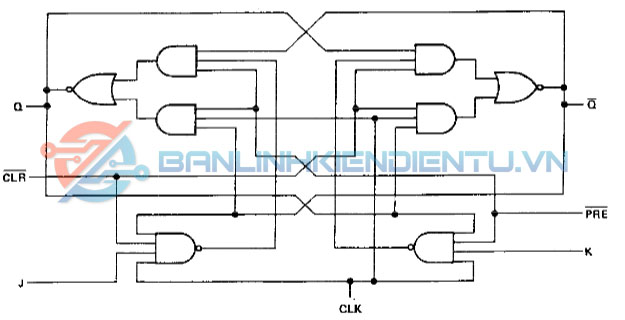

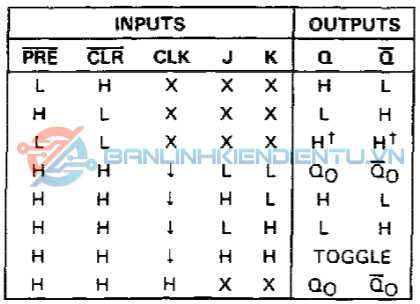

• Đầu vào J và K điều khiển trạng thái của Flip-Flop:
  • Nếu J = 1, K = 0 → Q đặt lên 1.
  • Nếu J = 0, K = 1 → Q đặt về 0.
  • Nếu J = 1, K = 1 → Flip-Flop chuyển trạng thái mỗi khi có cạnh xuống của xung clock.
• Tích hợp cổng Schottky (TTL-Schottky): Giúp vi mạch hoạt động nhanh hơn so với các phiên bản TTL thông thường.
• Dòng tiêu thụ thấp, độ tin cậy cao.

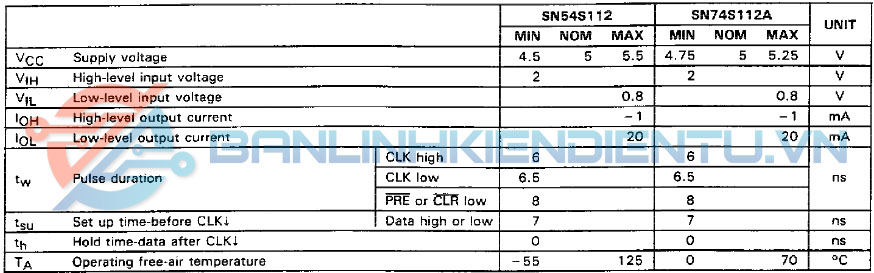

Thông số kỹ thuật SN74S112A

• Điện áp cung cấp (V_CC): 4.75V đến 5.25V (tiêu chuẩn 5V).
• Dòng điện tiêu thụ (I_CC): 80mA (tối đa).
• Điện áp đầu vào cao (V_IH): ≥ 2.0V.
• Điện áp đầu vào thấp (V_IL): ≤ 0.8V.
• Dòng điện đầu ra cao (I_OH): -1mA.
• Dòng điện đầu ra thấp (I_OL): 20mA.
• Thời gian trễ lan truyền (Propagation Delay):
  • t_PLH / t_PHL: 15ns (tối đa).
• Dải nhiệt độ hoạt động:
  • SN74S112A: 0°C đến +70°C.
  • SN54S112A (phiên bản quân đội): -55°C đến +125°C.

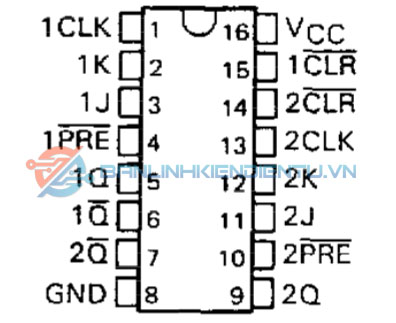

Sơ đồ chân SN74S112A

Ứng dụng

1. Bộ đếm (Counters):

   • Flip-Flop J-K có khả năng chia tần số (divide-by-2, divide-by-4,…), phù hợp cho các ứng dụng bộ đếm nhị phân.

2. Bộ nhớ dữ liệu (Data Storage):

   • Dùng để lưu trữ một bit thông tin trong các hệ thống xử lý dữ liệu.

3. Thanh ghi dịch (Shift Registers):

   • Kết hợp nhiều Flip-Flop để tạo thành thanh ghi dịch, sử dụng trong truyền dữ liệu nối tiếp.

4. Mạch điều khiển logic tuần tự:

   • Ứng dụng trong máy trạng thái hữu hạn (FSM) để kiểm soát quy trình hoạt động.

5. Chia tần số tín hiệu:

   • SN74S112A có thể được sử dụng như một bộ chia tần số (Frequency Divider) trong các mạch điện tử.

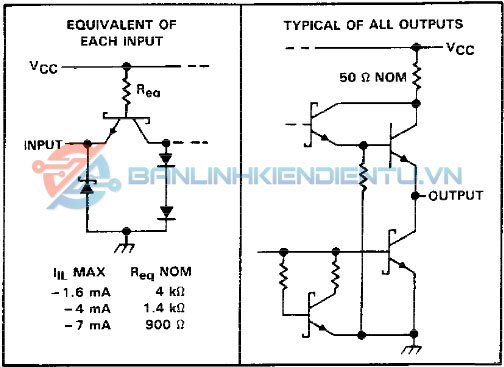

Sơ đồ tương đương đầu vào/ra

Kích thước SN74S112A
