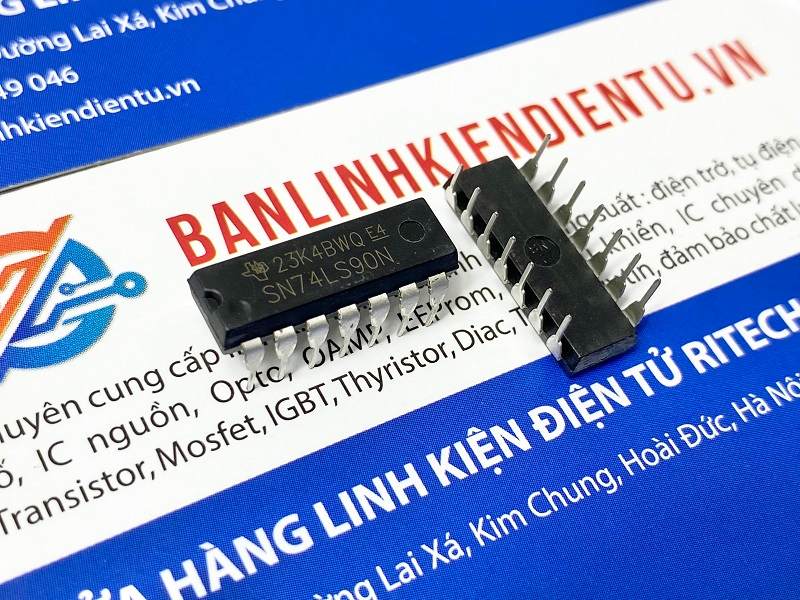

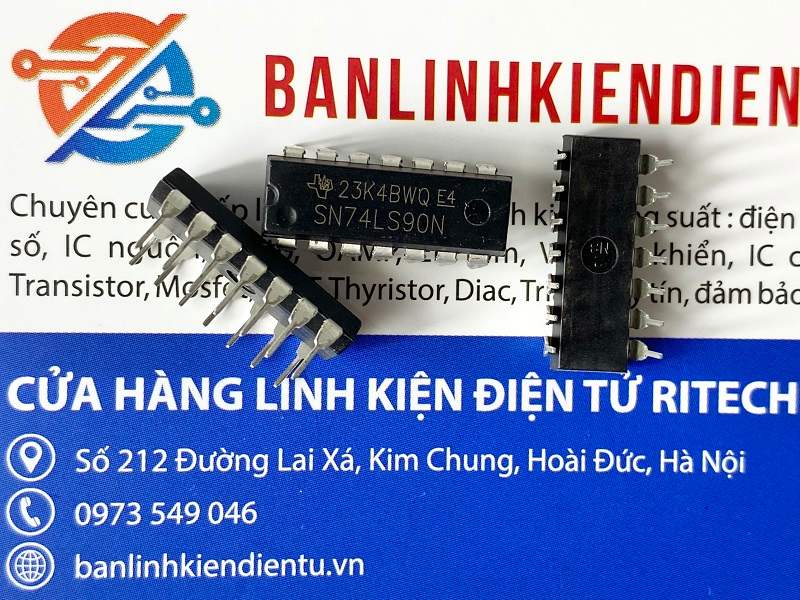

74LS90, SN74LS90N, 74LS90N IC bộ đếm thập phân Texas DIP-14

Giới thiệu về SN74LS90N

SN74LS90N là một IC bộ đếm BCD thập phân (4-bit Binary Coded Decimal Counter) thuộc dòng TTL (Transistor-Transistor Logic) Low Power Schottky (LS) của Texas Instruments. Nó hoạt động như một bộ đếm chia 10 với khả năng đếm từ 0 đến 9, sau đó quay trở về 0. Ngoài ra, nó cũng có thể hoạt động như một bộ đếm chia 2 hoặc chia 5, phụ thuộc vào cách kết nối các chân của IC. Với khả năng chia tần số và tính linh hoạt trong cách cấu hình, IC này được ứng dụng rộng rãi trong các hệ thống điều khiển kỹ thuật số, mạch đồng hồ và mạch đếm tần số.

Đặc điểm nổi bật SN74LS90N

• Bộ đếm thập phân 4-bit: SN74LS90N là một bộ đếm BCD với 4 bit đầu ra, mỗi bit tương ứng với một giá trị trong mã nhị phân từ 0 đến 9. Khi đếm đến 9, IC sẽ tự động quay về 0.
• Bộ đếm chia 10: Mạch có khả năng chia tần số của tín hiệu đồng hồ đầu vào theo hệ số 10. Ví dụ, nếu tần số xung nhịp là 10Hz, đầu ra của SN74LS90N sẽ là 1Hz.
• Đếm chia 2 và chia 5: IC có thể cấu hình để hoạt động như một bộ đếm chia 2 và chia 5 độc lập, sử dụng các đầu vào Reset và các chân đầu ra thích hợp.
• Reset không đồng bộ: IC có các chân điều khiển Master Reset (MR1, MR2), cho phép đặt lại giá trị đếm về 0 không cần phụ thuộc vào tín hiệu xung nhịp.
• Tương thích TTL: Thuộc dòng LS-TTL, SN74LS90N tương thích với các mạch logic TTL khác và có thể dễ dàng tích hợp vào các hệ thống logic số.
• Tiêu thụ năng lượng thấp: Làm việc ở dòng Low Power Schottky (LS), IC có mức tiêu thụ năng lượng thấp trong khi vẫn đảm bảo tốc độ hoạt động nhanh.

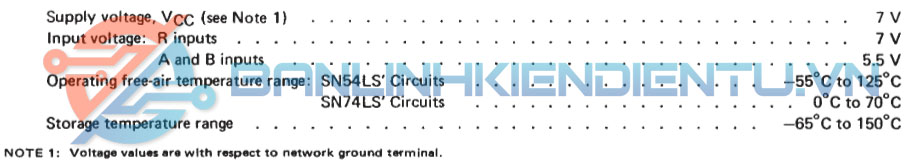

Thông số kỹ thuật SN74LS90N

• Điện áp cung cấp (Vcc): 4.75V đến 5.25V
• Dòng tiêu thụ (Icc): 14mA
• Tần số tối đa của tín hiệu đồng hồ: Khoảng 42 MHz
• Thời gian trễ truyền (Propagation Delay): Khoảng 33 ns
• Ngõ ra logic TTL: Tương thích với các mức điện áp logic TTL (mức thấp từ 0V đến 0.8V, mức cao từ 2V đến 5V).
• Dải nhiệt độ hoạt động: 0°C đến +70°C

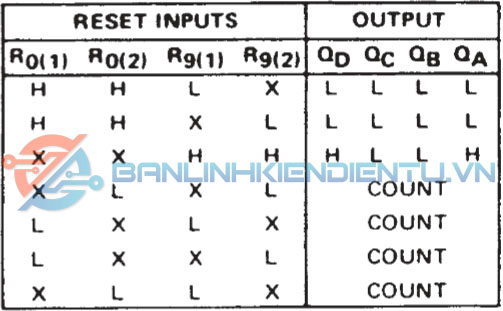

Bảng sự thật SN74LS90N

Ứng dụng SN74LS90N

• Bộ đếm trong các hệ thống kỹ thuật số: SN74LS90N thường được sử dụng trong các mạch đếm số như đồng hồ, hệ thống đo đếm tần số, hoặc bộ đếm sự kiện.
• Chia tần số: Sử dụng trong các mạch tạo tín hiệu chia tần số cho các ứng dụng đồng hồ, tạo xung, hoặc giảm tốc độ tín hiệu.
• Mạch hiển thị số thập phân: Được dùng để đếm và điều khiển các mạch hiển thị số thập phân như đèn LED 7 đoạn hoặc các màn hình số khác.
• Ứng dụng đo thời gian và tần số: Được sử dụng trong các hệ thống đo thời gian và tần số nhờ khả năng chia nhỏ tín hiệu và đếm chính xác.

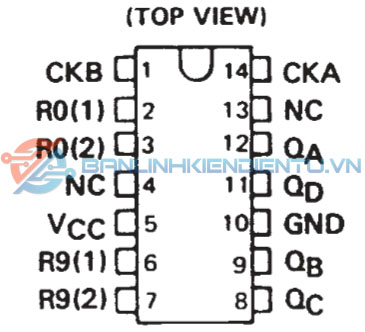

Sơ đồ chân SN74LS90N

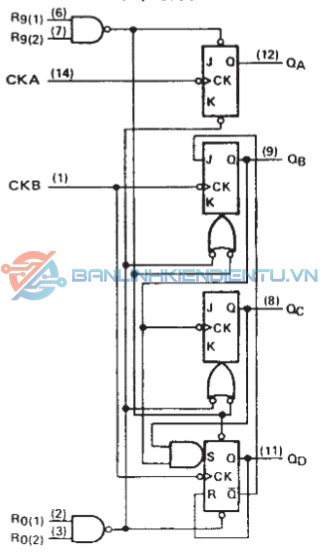

Sơ đồ logic SN74LS90N

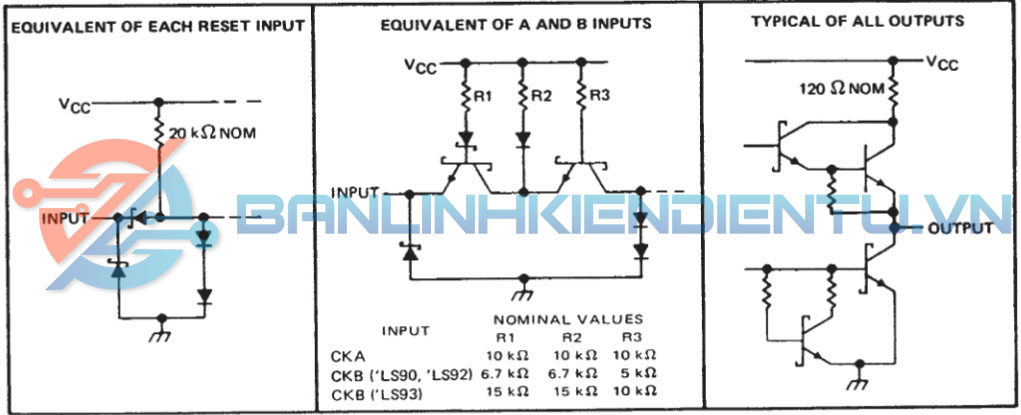

Sơ đồ tương đương SN74LS90N

Kích thước SN74LS90N

Xem thêm: Nhiều IC số khác tại đây

Datasheet SN74LS90N
