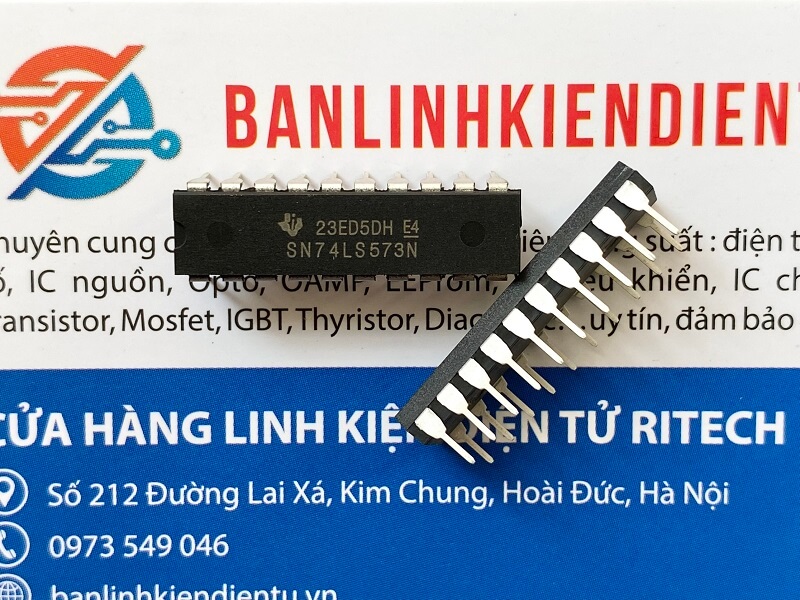

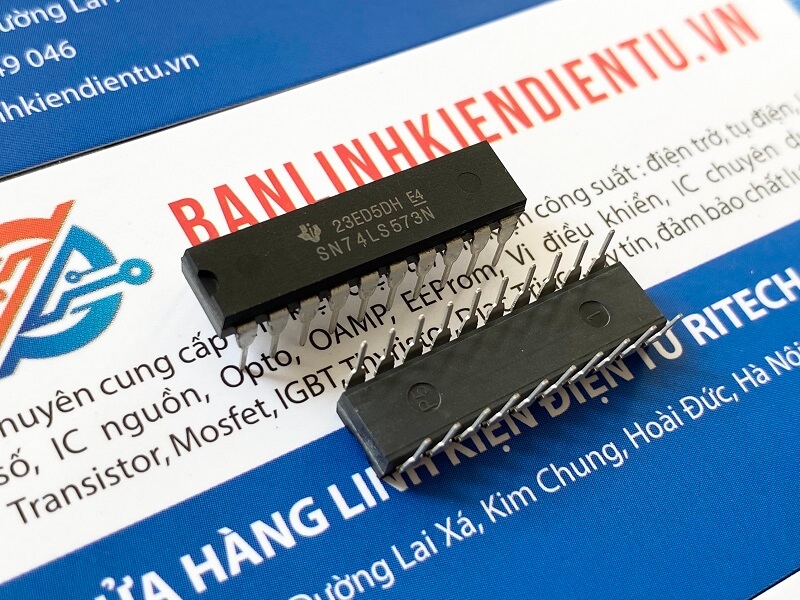

74LS573, SN74LS573N IC số DIP-20
7,500₫
Mã sản phẩm: SN74LS573N
Loại linh kiện: IC Số
Kiểu chân: DIP-20
Hình thức: Mới
Tình trạng: Còn hàng
Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển.
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển.
Giới thiệu về SN74LS573N
SN74LS573N là một IC latch 8-bit với khả năng lưu trữ và giữ các tín hiệu đầu vào, có ứng dụng rộng rãi trong các mạch số và vi xử lý, đặc biệt trong các hệ thống yêu cầu lưu trữ dữ liệu nhanh chóng và hiệu quả. Với công nghệ Schottky TTL, nó cung cấp một giải pháp tiết kiệm năng lượng và hiệu suất cao cho các mạch điện tử.
Đặc điểm nổi bật
- Chức năng:
- SN74LS573N là một mạch latch 8-bit có chức năng ghi và giữ các dữ liệu đầu vào (D) vào các flip-flop khi có tín hiệu lệnh kích (Latch Enable). Khi tín hiệu Latch Enable (LE) bằng mức thấp (low), dữ liệu đầu vào sẽ được “lưu trữ” vào các flip-flop và duy trì cho đến khi tín hiệu LE thay đổi.
- Nó được thiết kế để lưu trữ 8 bit dữ liệu ở đầu vào và cung cấp 8 bit ra ngoài thông qua các chân Q.
- Điều khiển:
- LE (Latch Enable): Khi tín hiệu LE = LOW, dữ liệu tại các chân đầu vào D sẽ được lưu trữ và giữ ở các chân Q. Khi LE = HIGH, dữ liệu không bị thay đổi và đầu ra vẫn giữ giá trị trước đó.
- Thời gian chuyển mạch:
- IC này có thời gian trễ chuyển mạch nhanh, cho phép sử dụng trong các ứng dụng yêu cầu hiệu suất cao, chẳng hạn như các hệ thống vi xử lý.
- Tính năng bảo vệ:
- SN74LS573N có khả năng bảo vệ với mức điện áp rộng và hoạt động ổn định trong các môi trường điện áp thay đổi.
Thông số kỹ thuật SN74LS573N
| Thông số | Giá trị |
|---|---|
| Chức năng | Latch 8-bit |
| Số chân | 20 chân |
| Điện áp nguồn (Vcc) | 4.75V đến 5.25V |
| Điện áp đầu vào logic thấp (VIL) | 0V đến 0.8V |
| Điện áp đầu vào logic cao (VIH) | 2V đến 5V |
| Dòng điện đầu vào (IIL, IIH) | 1µA (ở Vcc = 5V, VIH = 2V, VIL = 0V) |
| Dòng điện đầu ra (IOL, IOH) | 8mA (ở Vcc = 5V) |
| Thời gian trễ (tPLH, tPHL) | 15ns (tối đa) tại Vcc = 5V, Ta = 25°C |
| Nhiệt độ hoạt động | -55°C đến 125°C |
| Điện áp ra | Đầu ra logic: 0V (LOW) và Vcc (HIGH) |
Ứng dụng SN74LS573N
- Lưu trữ và giữ dữ liệu:
- SN74LS573N được sử dụng rộng rãi trong các ứng dụng cần lưu trữ dữ liệu tạm thời, như trong các bộ nhớ đệm (buffer) hoặc trong các hệ thống điều khiển vi xử lý.
- Mạch điều khiển dữ liệu:
- Sử dụng trong các mạch chuyển đổi hoặc điều khiển tín hiệu, giúp duy trì trạng thái của dữ liệu mà không cần phải ghi lại liên tục.
- Ứng dụng vi xử lý và vi điều khiển:
- Nó có thể được sử dụng để lưu trữ các dữ liệu được xử lý trong vi xử lý hoặc vi điều khiển, cho phép dữ liệu được giữ trong một thời gian nhất định.
- Các mạch số và thiết bị logic:
- Được ứng dụng trong các mạch điều khiển điều kiện kích hoạt hoặc cài đặt trạng thái trước khi thực hiện các hành động tiếp theo.
- Chuyển mạch tần số cao:
- Trong các ứng dụng cần chuyển mạch tần số cao, IC này cung cấp khả năng lưu trữ dữ liệu mà không làm chậm quá trình
Sơ đồ chân SN74LS573N
Kích thước SN74LS573N
Xem thêm: Các sản phẩm IC số khác
Datasheet SN74LS573N
