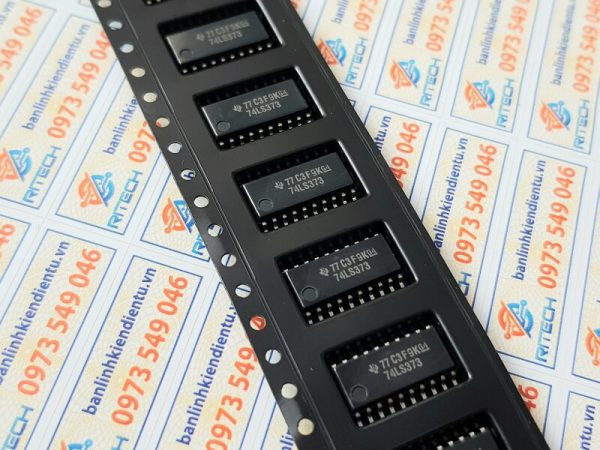

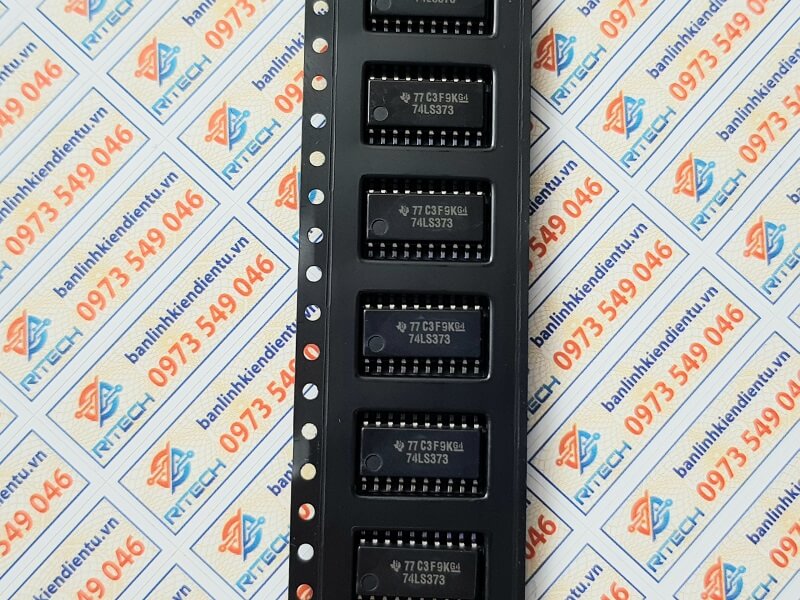

74LS373, SN74LS373DWR, LS373 IC số SOP-20 5.2mm

14,500₫

Mã sản phẩm : 74LS373

Loại linh kiện: IC số

Kiểu chân: SOP-20

Kích thước: 5.2mm

Hình thức: Mới

Tình trạng: Còn hàng

Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển.

Danh mục: IC, IC số

Mô tả
Đánh giá (0)

Giới thiệu về 74LS373

IC SN74LS373 là một bộ chốt D-type 8-bit (8-bit D-type Transparent Latch) trong dòng logic TTL tiêu chuẩn 74LS. Nó được thiết kế để lưu giữ dữ liệu tạm thời và chuyển dữ liệu song song một cách ổn định. Được sử dụng phổ biến trong các hệ thống vi điều khiển và mạch logic số, IC này có khả năng xử lý nhanh và tiêu thụ điện năng thấp.

Đặc điểm 74LS373

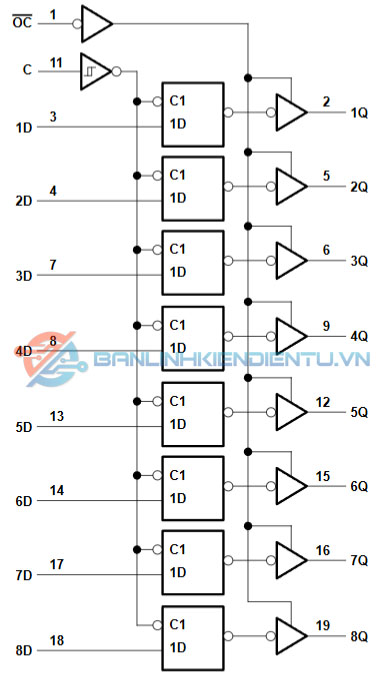

Thiết kế 8-bit Transparent Latch:
- Bao gồm 8 chốt kiểu D với ngõ vào và ngõ ra song song.
- Tín hiệu đầu vào được lưu giữ khi chân điều khiển LE (Latch Enable) thay đổi trạng thái.
Chế độ Hoạt Động Linh Hoạt:
- Transparent Mode: Dữ liệu đầu vào ngay lập tức xuất ra khi LE ở mức HIGH.
- Latch Mode: Dữ liệu đầu vào được chốt lại khi LE chuyển từ HIGH sang LOW.
Điều Khiển Đầu Ra (OE):
- Có chân Output Enable (OE) để kiểm soát việc kích hoạt hoặc tri-state (trạng thái cao trở kháng) các ngõ ra.
Công Nghệ TTL (74LS):
- Thời gian đáp ứng nhanh (~25ns).
- Tiêu thụ công suất thấp, phù hợp với nhiều ứng dụng công nghiệp và thương mại.

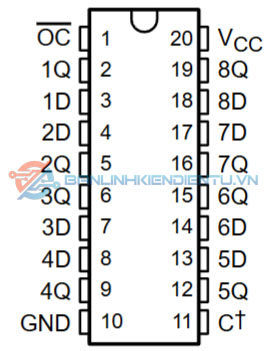

Thông số kỹ thuật 74LS373

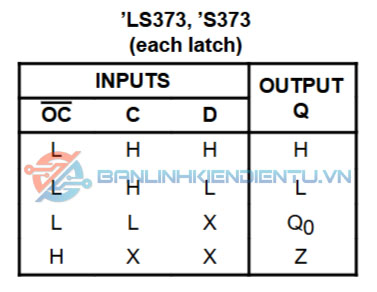

Nguyên Lý Hoạt Động 74LS373

Transparent Mode (LE = HIGH):
- Dữ liệu từ các chân đầu vào D0 – D7 được truyền thẳng đến các chân đầu ra Q0 – Q7 mà không bị giữ lại.
- Trạng thái này phù hợp để cập nhật dữ liệu liên tục.
Latch Mode (LE = LOW):
- Dữ liệu tại các chân đầu vào D0 – D7 được chốt lại và giữ nguyên ở ngõ ra Q0 – Q7, bất kể trạng thái đầu vào thay đổi.
- Dữ liệu chỉ thay đổi khi LE trở lại mức HIGH.
Output Control (OE):
- Khi OE ở mức LOW, ngõ ra Q0-Q7 hoạt động bình thường.
- Khi OE ở mức HIGH, các ngõ ra chuyển sang trạng thái cao trở kháng (tri-state), ngắt kết nối ngõ ra khỏi mạch.

Ứng dụng 74LS373

Lưu Trữ Dữ Liệu Tạm Thời:
- Sử dụng để lưu giữ dữ liệu trong các hệ thống logic số phức tạp.
Giao Tiếp Với Bộ Vi Điều Khiển:
- Chuyển dữ liệu giữa vi điều khiển và các thiết bị ngoại vi.
Bộ Mở Rộng Cổng Dữ Liệu:
- Sử dụng trong các mạch giao tiếp song song, đặc biệt khi cần xử lý nhiều kênh dữ liệu.
Hệ Thống Nhúng:
- Tích hợp trong các mạch vi điều khiển và FPGA để lưu dữ liệu tạm thời.
Điều Khiển Thiết Bị Ngoại Vi:
- Dùng để kiểm soát tín hiệu trong mạch điều khiển công nghiệp hoặc thiết bị đầu cuối.
