IC số SN74LS161AN 74LS161 DIP16

Giới Thiệu về SN74LS161AN

SN74LS161AN (hoặc 74LS161) là một IC đếm nhị phân đồng bộ 4-bit thuộc dòng logic TTL, được thiết kế dưới dạng gói DIP-16. IC này thường được sử dụng trong các ứng dụng đếm số và lưu trữ dữ liệu trong các hệ thống số.

IC 74LS161 có khả năng đếm và lưu trữ giá trị nhị phân, cho phép người dùng thực hiện các chức năng như đếm tăng, giảm và tải giá trị từ bên ngoài. Đây là một linh kiện quan trọng trong các ứng dụng đếm và điều khiển.

Sơ đồ chân SN74LS161AN

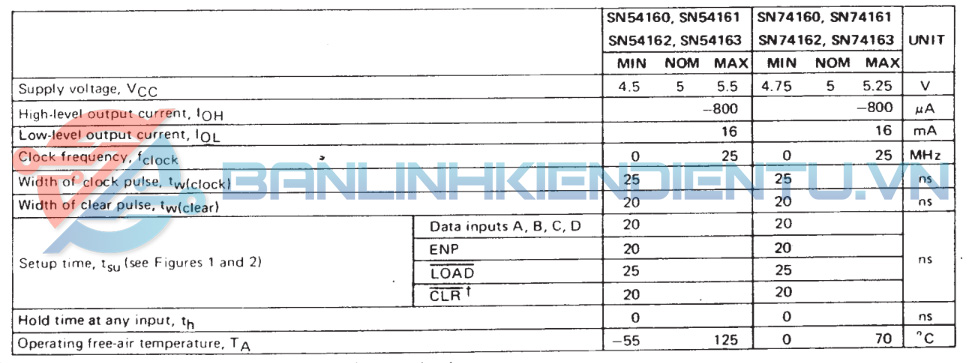

Thông Số Kỹ Thuật SN74LS161AN

• Loại IC: Đếm nhị phân đồng bộ 4-bit
• Số chân: 16 chân (DIP-16)
• Điện áp hoạt động: 4.75V đến 5.25V
• Dòng tiêu thụ: Khoảng 25 mA (tùy thuộc vào tải)
• Tốc độ hoạt động: Thời gian trễ khoảng 15 ns (tùy thuộc vào tải)
• Chức năng đầu vào:
  • 4 chân đầu vào dữ liệu (D0 đến D3)
  • Chân Enable (E)
  • Chân Load (L)
  • Chân Clear (CLR)
  • Chân Clock (CLK)
• Đầu ra: 4 chân đầu ra (Q0 đến Q3)

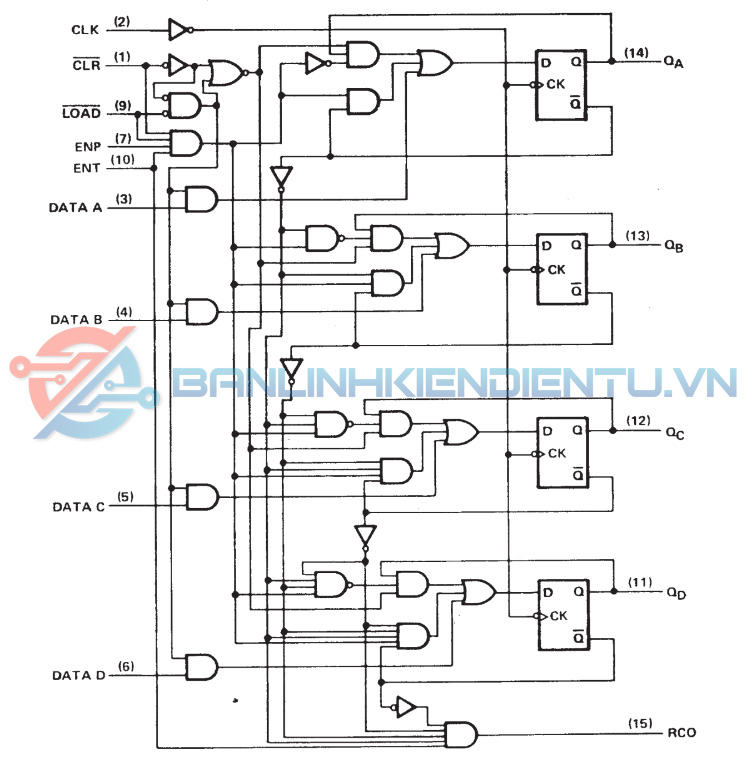

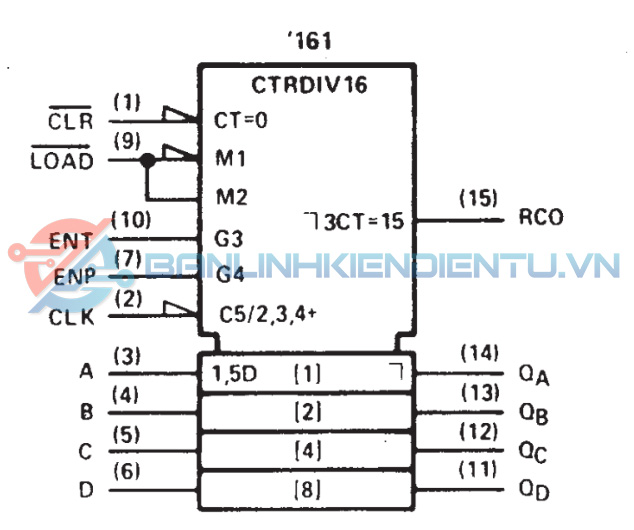

Sơ đồ khối và sơ đồ Logic SN74LS161AN

Nguyên Lý Hoạt Động SN74LS161AN

• Đếm đồng bộ: IC sẽ đếm tăng hoặc giảm theo từng xung clock khi các tín hiệu điều khiển được thiết lập đúng.
• Tải dữ liệu: Khi chân Load được kích hoạt, IC sẽ tải giá trị từ các chân đầu vào D0 đến D3 vào bộ đếm.
• Xóa dữ liệu: Chân Clear cho phép xóa giá trị của bộ đếm về 0 khi được kích hoạt.

Chức Năng SN74LS161AN

• Đếm số: Có khả năng đếm lên đến 15 (1111 trong hệ nhị phân).
• Lưu trữ dữ liệu: Có thể lưu trữ giá trị đầu vào và giữ giá trị đó cho đến khi có xung clock mới hoặc yêu cầu tải lại.
• Điều khiển tín hiệu: Thích hợp cho các ứng dụng yêu cầu điều khiển hoặc điều phối tín hiệu theo thứ tự nhất định.

Ứng Dụng SN74LS161AN

• Mạch đếm: Được sử dụng trong các mạch đếm số để đếm các sự kiện hoặc tín hiệu.
• Hệ thống số: Thích hợp cho các ứng dụng trong máy tính, thiết bị điều khiển tự động, và các thiết bị điện tử tiêu dùng.
• Bộ nhớ tạm: Có thể được sử dụng như một bộ nhớ tạm thời trong các hệ thống số để lưu trữ dữ liệu tạm thời.

Kích thuớc SN74LS161AN

Kết Luận

IC SN74LS161AN / 74LS161 là một linh kiện quan trọng trong lĩnh vực điện tử, cung cấp chức năng đếm và lưu trữ giá trị một cách hiệu quả. Với tính năng hoạt động ổn định và ứng dụng đa dạng, nó là lựa chọn phổ biến trong thiết kế mạch điện tử hiện đại.

Xem thêm: Nhiều IC số khác tại đây

Datasheet 74LS161AN
