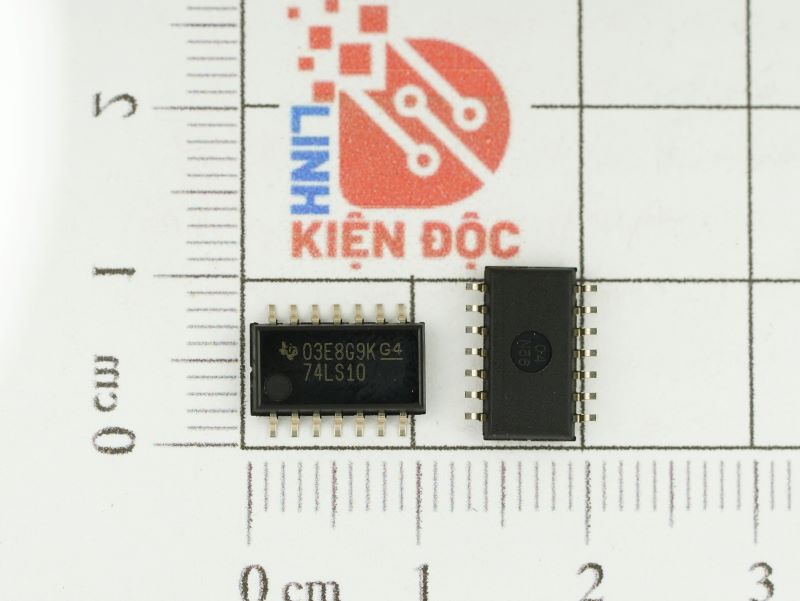

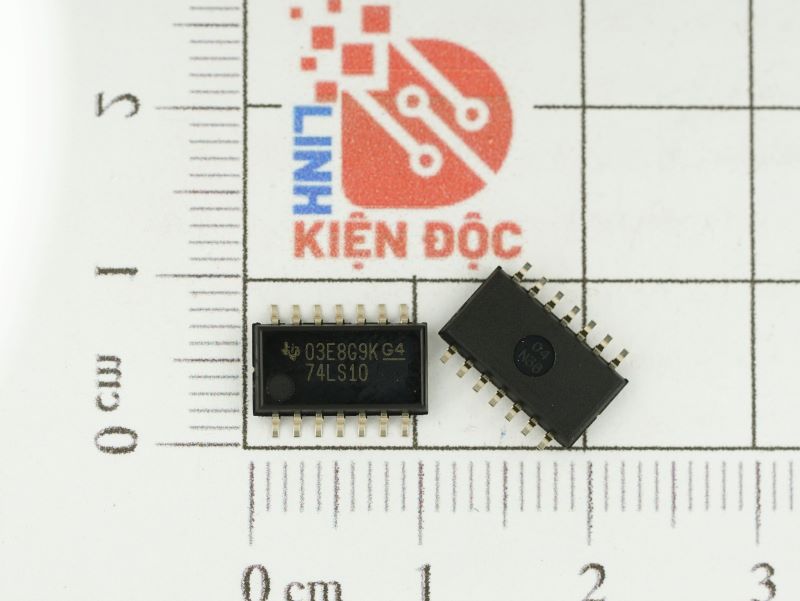

74LS10 SN74LS10NSR IC số SOP-14 5.2mm

Giới thiệu về SN74LS10NSR

SN74LS10NSR là một vi mạch Logic NAND thuộc họ 74LS của Texas Instruments, được thiết kế với ba cổng NAND, mỗi cổng có ba ngõ vào. Đây là một thành phần cơ bản trong các hệ thống kỹ thuật số, thường được sử dụng để thực hiện các phép toán logic cơ bản và tạo ra các mạch tổ hợp phức tạp hơn.

Đặc điểm SN74LS10NSR

• Thiết kế với cổng NAND 3 ngõ vào:
  • Bao gồm ba cổng NAND độc lập, mỗi cổng có ba ngõ vào.
• Hiệu suất cao:
  • Được tối ưu hóa cho các ứng dụng yêu cầu tốc độ xử lý nhanh.
• Tiêu thụ năng lượng thấp:
  • Hoạt động trong phạm vi điện áp và dòng tiêu thụ thấp, lý tưởng cho các hệ thống nhúng.
• Tương thích TTL:
  • Tương thích với các thiết bị khác trong gia đình logic 74LS.
• Đóng gói nhỏ gọn:
  • Dạng SOIC-14 (NS) giúp tiết kiệm không gian trên bo mạch.

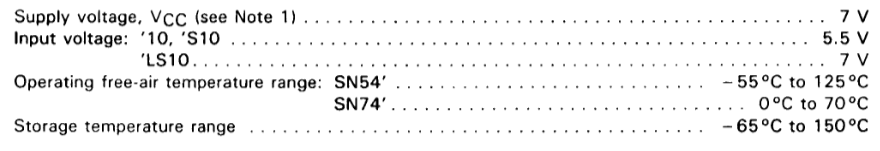

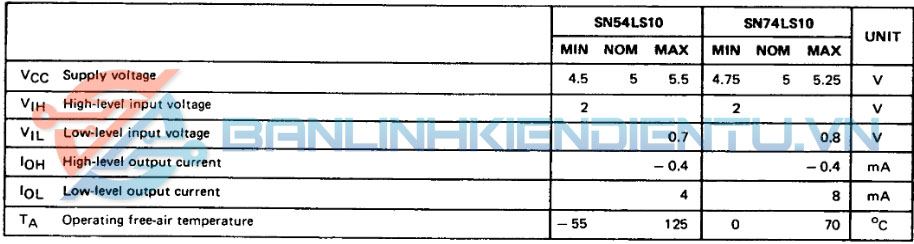

Thông số kỹ thuật SN74LS10NSR

Ứng dụng SN74LS10NSR

1. Mạch logic cơ bản:
   • Thực hiện các phép toán logic NAND trong hệ thống kỹ thuật số.
2. Mạch tổ hợp:
   • Xây dựng các mạch tổ hợp phức tạp như bộ mã hóa, bộ giải mã, bộ cộng logic, và bộ so sánh.
3. Điều khiển và truyền thông:
   • Sử dụng trong các hệ thống điều khiển tín hiệu và truyền thông kỹ thuật số.
4. Hệ thống nhúng:
   • Phù hợp cho các ứng dụng nhúng yêu cầu tốc độ cao và tiết kiệm năng lượng.
5. Thiết bị công nghiệp và tiêu dùng:
   • Sử dụng trong các mạch điện tử của thiết bị gia dụng, công nghiệp, và thiết bị văn phòng.

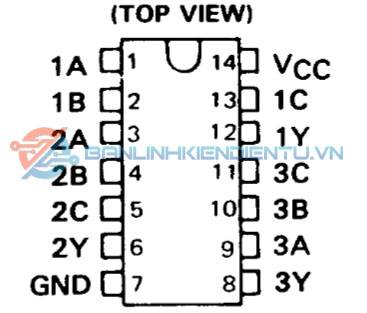

Sơ đồ chân SN74LS10NSR

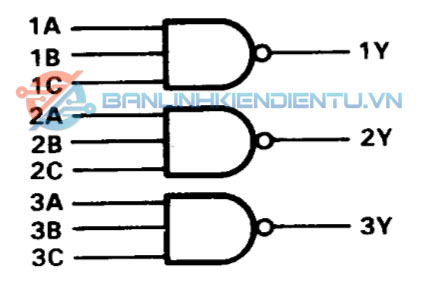

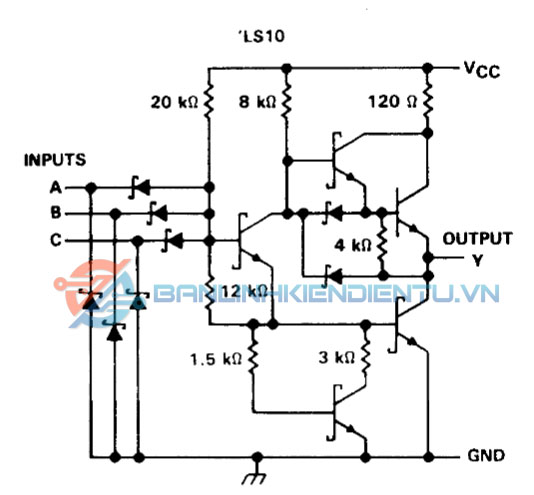

Sơ đồ tương đương SN74LS10NSR

Kích thước SN74LS10NSR

Xem thêm những mã IC khác tại đây

Datasheet SN74LS10NSR
